II级公路涵洞布置图构造图,盖板配筋图

  • 位置:湖南
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:1.5m、2.0m、3.0m、4.0mm
  • 使用年限:永久性桥

附件详情

  • 设计说明

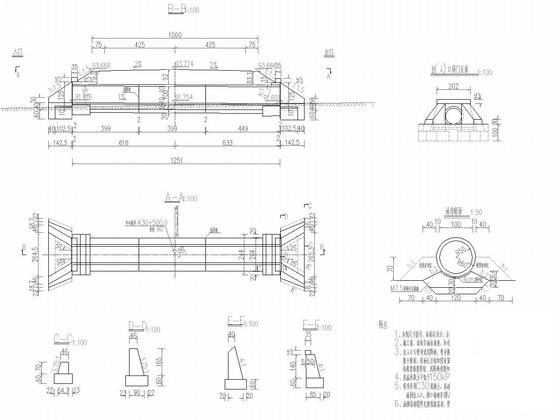

  • 1-Φ0.75圆管涵布置图(90°)
  • 1-Φ1.0圆管涵布置图(90°)
  • 1-Φ0.75圆管涵布置图(90°)

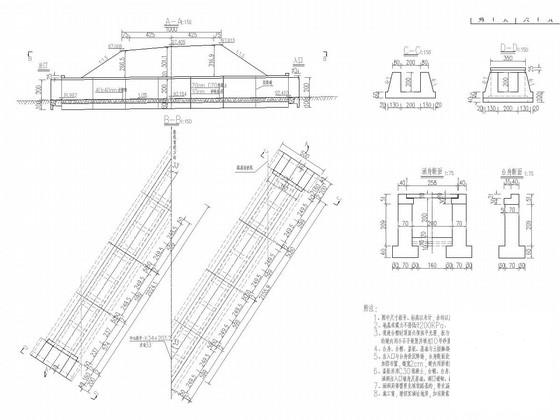

  • 1-3.0×2.0盖板涵布置图90°
  • 1-4x3.0盖板涵布置图75°
  • 1-4x3.0盖板涵布置图70°
  • 1-1.5×1.0盖板涵布置图
  • 1-1.5×1.0盖板涵布置图135°
  • 1-2.0×2.0盖板涵布置图45°
  • 1-1.5×1.0盖板涵布置图135°
  • 1-Φ1.0圆管涵布置图45°
  • 1-2.0×1.0盖板涵布置图135°
  • 1-Φ1.0圆管涵布置图120°
  • 1-1.5×1.0盖板涵布置图105°
  • 1-Φ1.0圆管涵布置图45
  • 1-2.0×2.0盖板涵布置图33°
  • 1-Φ1.0圆管涵布置图60°

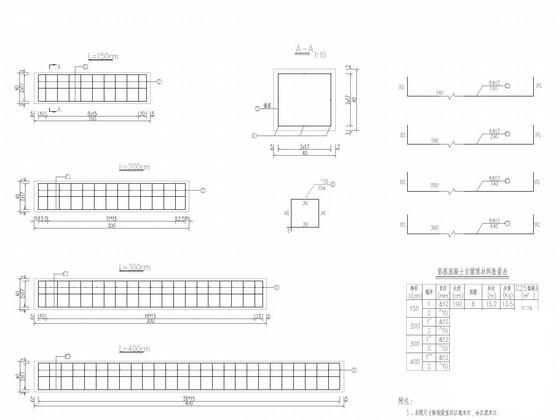

  • 1-1.5m斜0°、15°、45°盖板配筋图
  • 1-2.0m斜0°、30°、45°盖板配筋图
  • 1-3.0m斜0°盖板配筋图
  • 1-4.0m斜0°、15°、20°盖板配筋图
  • 暗涵盖板钝角加强钢筋布置图(斜15°)
  • 暗涵盖板钝角加强钢筋布置图(斜20°)
  • 暗涵盖板钝角加强钢筋布置图(斜30°)
  • 暗涵盖板钝角加强钢筋布置图(斜45°)
  • 暗涵台帽钢筋布置图
  • 暗涵沉降缝一般构造图
  • 暗涵支撑梁钢筋布置图
  • 1-0.75斜0°、30°、45°管涵配筋图
  • 1-1.0斜0°、30°、45°管涵配筋图

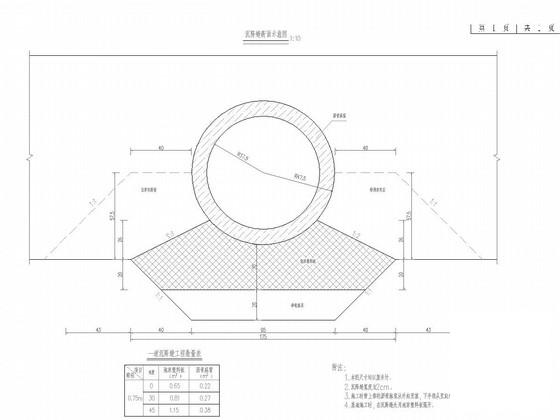

  • 孔径Φ0.75m圆管涵沉降缝一般构造图
  • 跨径Φ0.75米圆管涵管节接头布置图
  • 涵洞一览表
  • 涵洞工程数量表

附件详情

设计依据:《公路桥涵施工技术规范》 (JTG/T F50-近代)
汽车荷载等级:公路-Ⅱ级。设计洪水频率:1/50。
1) 涵洞类型为钢筋混凝土盖板涵和钢筋混凝土圆管涵。
2)钢筋混凝土盖板涵跨径为1.5m、2.0m、3.0m、4.0m,斜度为0°、15°、20°、30°

、45°;钢筋混凝土圆管涵孔径为φ0.75m、φ1.0m,斜度为0°、30°、45°。
3)涵台基础底面应夯实,基底应力应满足设计图中的最小容许承载力。
4)涵底标高可按实际情况作调整,以保证水流顺畅。
5)钢筋混凝土盖板涵采用《公路涵洞CAD系统-SHCD近代XP》计算。
……
设计于

沉降缝一般构造图(圆管涵)-Φ0.75米

1-Φ1.0圆管涵布置图60°

1-Φ1.0圆管涵布置图(90°)

1-2.0×2.0盖板涵布置图33°
