药厂给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：其他
- 图纸设计深度：施工图
- 参考图纸：32张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水
- 排水技术：重力排水
- 项目所在地：江苏
附件详情
- 排水消防给水灭火器 平面布置图
- 给排水系统图
- 给排水平面布置图
- 排水系统图
- 给排水及灭火器平面布置图
- 消防给水系统图
- 浴室、厕所大样图
附件详情
该资料为江苏某药厂给排水全套施工图纸。
项目概要：该项目包括前处理提取综合楼、综合制剂楼、厂质检中心、辅助车间、行政综合大楼以及锅炉房。
设计范围：给水系统、排水系统、
消防系统
、灭火器的配置。
，共32张图。
浴室、厕所大样图
车间消防给水系统图
五层改造部分给排水平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -

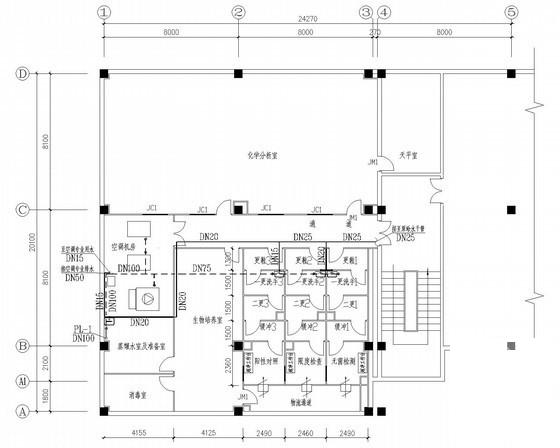

第 2 张图 -

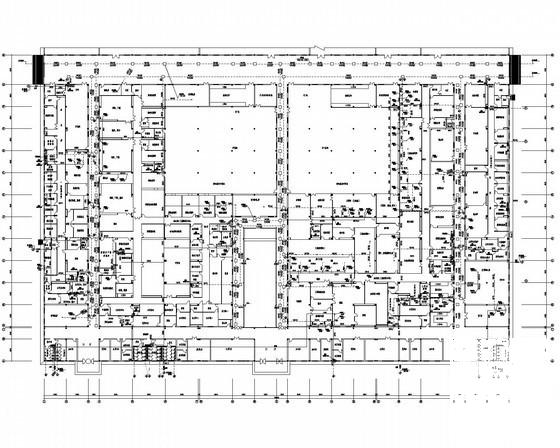

第 3 张图 -

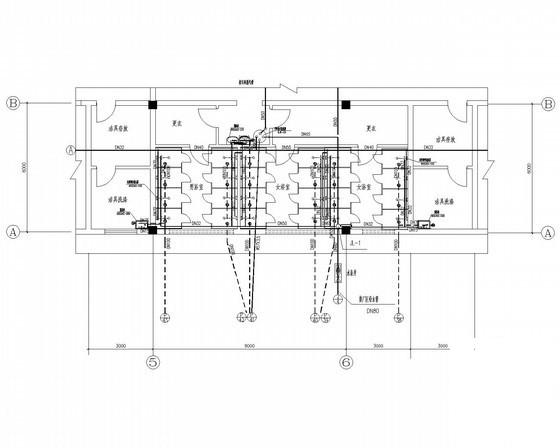

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
