503847平米5层住宅楼小区全套智能化弱电系统施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:503846.97平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:56张
  • 地下室用途:车库
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,广播系统,机房工程
  • 大样图:弱电设备

附件详情

  • 一、智能化设计说明
  • 二、可视对讲系统图
  • 三、视频监控系统图
  • 四、周界报警系统图
  • 五、停车场出入口管理系统图
  • 六、电子巡更系统图
  • 七、背景音乐系统图
  • 八、控制中心平面图
  • 九、住宅楼智能化平面图
  • 十、地下车库 弱电平面图

附件详情

本项目是某住宅小区全套智能化弱电系统施工图,建筑总占地面积约为214285.0平方米,总建筑面积为503846.97平方米,项目共计住户约4000户。项目是以洋房、高层产品为主的中高档住宅小区。小区内设有商铺、会所、游泳池、地下车库、消防控制中心等设施。
设计范围包括:访客可视对讲系统、户内报警系统、门禁管理系统、车辆出入口管理系统、闭路监控电视系统、周界红外线报警系统、电子巡更系统、背景音乐系统、控制中心平面布置等。


图2

总缩略图

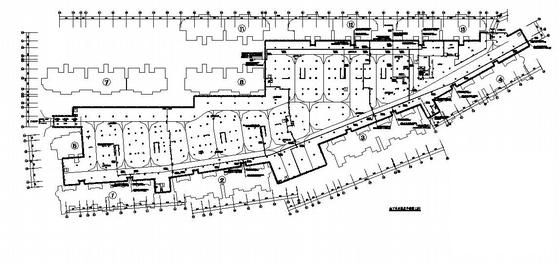

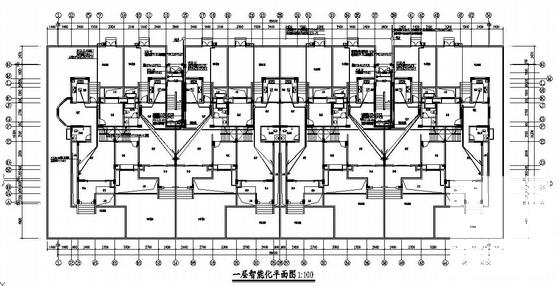

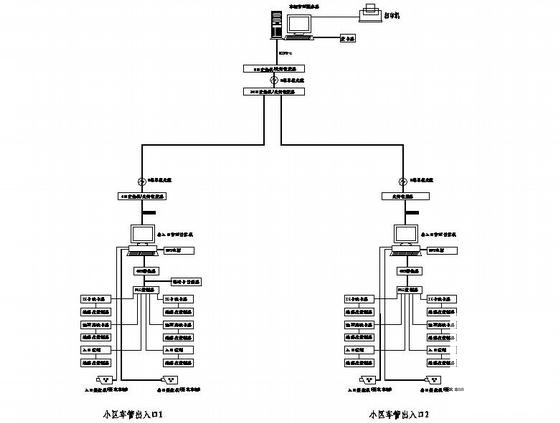

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 智能化小区弱电系统 - 1
    智能化小区弱电系统 - 1
  • 智能化小区弱电系统 - 2
    智能化小区弱电系统 - 2
  • 智能化小区弱电系统 - 3
    智能化小区弱电系统 - 3
  • 智能化小区弱电系统 - 4
    智能化小区弱电系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
