5层27000平米综合性甲级医院全套弱电智能施工大样图

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：27000平方米
地上层数：5层
地下层数：1层
图纸设计深度：施工图
参考图纸：38张
设计年代：近代
地下室用途：设备用房, 其它
节点大样：弱电设备, 其它
负荷等级：三级
防雷等级：第三类
火灾保护分级：二级
会议系统：讨论系统
接地方式：TN-S
项目所在地：浙江
弱电设计：入侵报警系统, 视频监控系统, 巡更管理系统, 停车场管理系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 会议系统, 信息网络系统, 公共信息显示系统, 呼应信号及信息显示, 其它

附件详情

1、电气设计说明
2、综合布线系统图
3、视频监控系统图
4、防盗报警系统图
5、巡更系统图
6、大、小会议室系统图
7、监控防雷系统图
8、手术示教系统图
9、排队呼叫系统图
10、有线电视系统图
11、LED信息显示系统图
12、室外背景音乐系统图
13、医护对讲系统图
14、门禁管理系统图
15、停车场管理系统图
16、停车场管理接线图
17、立杆、窨井大样图
18、机房布置、接地、电视墙、操作台示意图
19、弱电平面图

附件详情

该附件是综合性甲级医院全套弱电智能施工图纸，总共38张。
项目占地面积22515平方米，总建筑面积近2.27万平方米，本项目含：门诊楼、公共卫生楼、行政综合楼、医技楼、住院楼。
本项目的设计范围：综合布线系统（数据及语音网络）、计算机网络系统、综合安全防范系统（视频监控系统、防盗报警系统、电子巡查系统）、一卡通系统（门禁系统、考勤系统、消费系统）、背景音乐系统、有线电视系统、公共照明控制及电梯三方通话系统、医疗行业特殊系统（示教系统、病房呼叫系统、自动排队叫号系统）、公信息发布LED系统、多媒体会议系统及机房UPS不间断电源、防雷接地系统等。

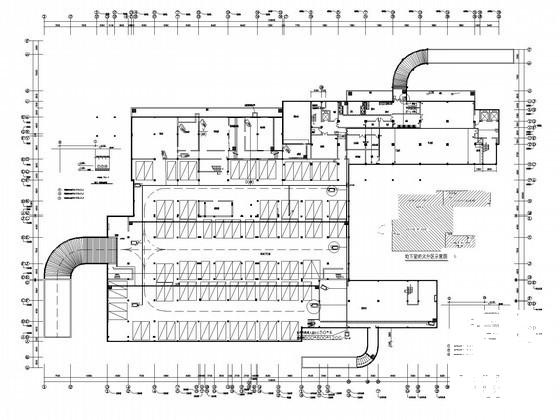

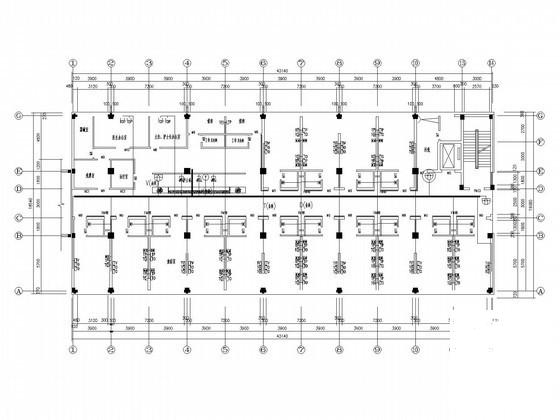

住院楼弱电平面图

综合布线系统图

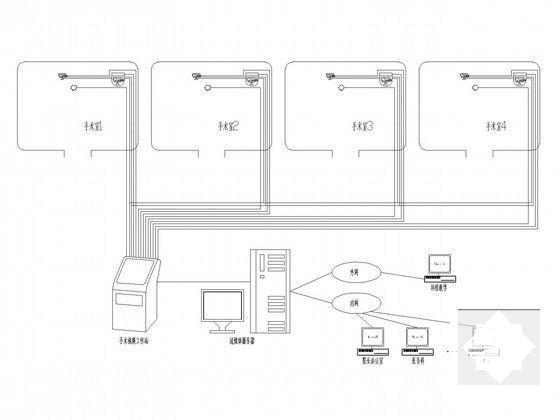

手术示教系统图

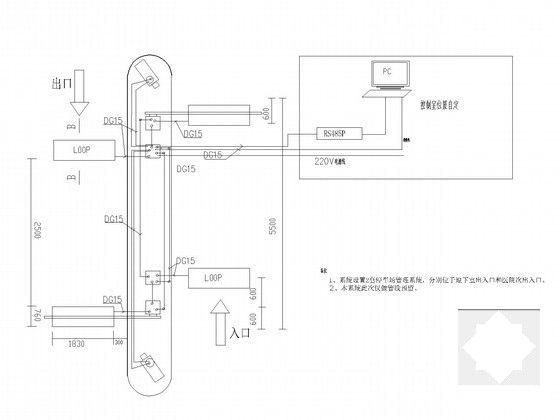

停车场管理系统接线图

排队呼叫系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
