6层医疗机构洁净空调通风及防排烟设计

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19000平方米
  • 建筑地上层数:6层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:33张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:制冷剂系统

附件详情

一、项目概要及设计范围
本项目为浙江XXXX妇专科医院及月子中心,建筑总面积约为19000m2,地上六层,分A、B、C、D四块;建筑面积约为14400m2,建筑高度为23.5m。地下一层,为车库及设备用房,建筑面积为4600m2,车库战时为六级人员掩蔽区,人防部分设计详见当地人防院图纸。该资料内容为该项目的空调(非洁净区)、通风、防排烟的设计。

二、冷热源系统
1. 夏季空调计算冷负荷2105kW,夏季空调计算单位面积的冷负荷指标为150W/m2;冬季空调计算热负荷1120KW,冬季空调计算单位面积的热负荷指标为80W/m2。
2. 该项目的冷热源采用变制冷剂流量多联分体式空调(VRV),且依据其使用功能和楼层划分空调系统,每个单元为独立的空调系统,空调室外机组集中置于屋面。

三、空调系统
1. 本项目的VRV空调系统的室内机采用中静压风管式室内机吊装于室内顶板下,送、回风口结合装修天花设计。
2. 新风采用带有独立冷热源的新风机组,新风送入每个房间,新风口结合装修天花设计,新风机组可以根据甲方的要求选配不同功效的过滤配件。
3. C块洁净手术部、NICU、中心供应、检验科等洁净区均采用净化全空气空调系统,由专业公司二次深化设计。
4. 一层消防控制室单独设置分体空调。

四、通风系统
1. 地下层汽车库按防火分区设置机械排风系统和自然补风,车库排风换气次数为:6次/小时(层高按3m计算),送风由车道自然补风。
2. 变电站采用机械送、排风系统。
3. 冷热水机房采用机械送、排风系统。
4. 地下柴油发电机房采用机械送、排风系统,送、排风量按设备的散热量确定。
5. 所有卫生间、污洗间进行全面通风,排风换气次数为10~15次/h。排风竖井采用防止回流的措施.
6. 所有无外窗的房间均设置机械排风系统。排风换气次数为2-4次/h。地上有外窗但是产生有味气体、水汽和潮湿作业的用房也设置机械排风系统。
7. 解剖室、太平间均单独设置机械送、排风系统,排风均排至屋面最高点。

五. 消防系统
1. 地下层汽车库按防火分区设置机械排风兼排烟系统和自然补风系统,补风利用车道自然补风。
2. 超过20m的内走道均设机械排烟系统。
3. 地上地下大于50平米且经常有人停留或可燃物较多的房间均利用可开启外窗满足自然排烟的条件。所有的排烟口均在附近墙面设置带远程控制的手动装置。

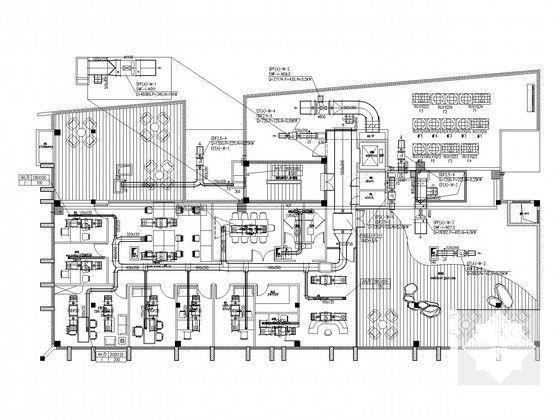

C D块一层空调通风平面图.jpg

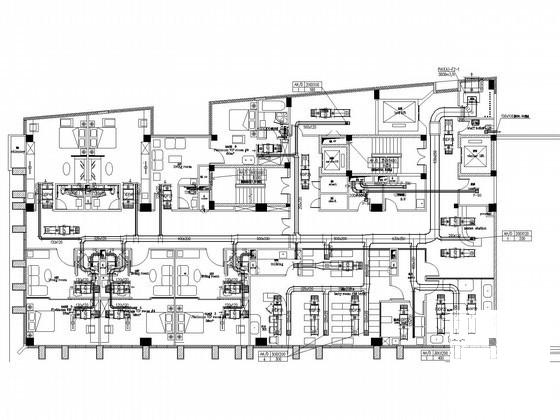

C D块二层空调通风平面图.jpg





以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

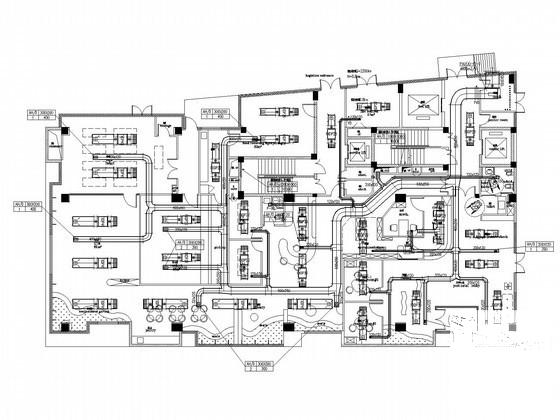

  • 通风空调及防排烟 - 1
    通风空调及防排烟 - 1
  • 通风空调及防排烟 - 2
    通风空调及防排烟 - 2
  • 通风空调及防排烟 - 3
    通风空调及防排烟 - 3
  • 通风空调及防排烟 - 4
    通风空调及防排烟 - 4
  • 通风空调及防排烟 - 5
    通风空调及防排烟 - 5
  • 通风空调及防排烟 - 6
    通风空调及防排烟 - 6
  • 通风空调及防排烟 - 7
    通风空调及防排烟 - 7
  • 通风空调及防排烟 - 8
    通风空调及防排烟 - 8
以上是部分截图,请下载附件后查看完整高清内容
