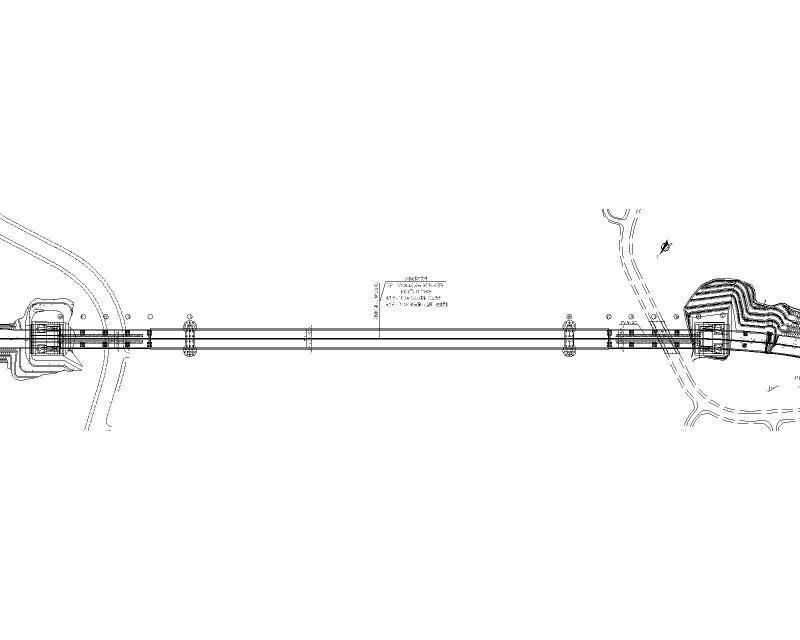

单孔悬吊双塔三跨连续钢桁梁悬索桥总施工图纸cad平面布置图

xx主线全长6.2km，主要包括xx长江大桥，全长1.4km；北引道工程，长2.7km（含xx立交与xx立交）；南引道工程长2.2km（含xx立交）。

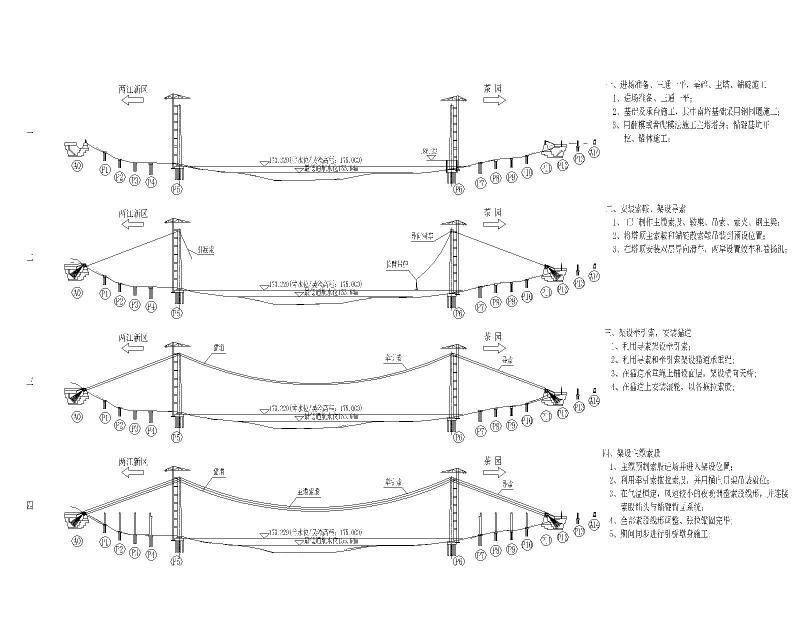

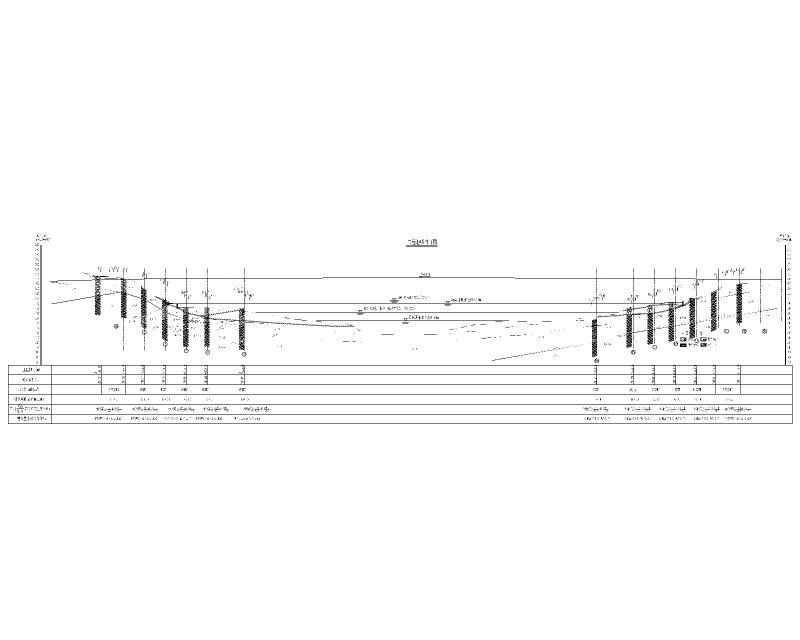

xx长江大桥全长1403.8m，主桥采用单孔悬吊双塔三跨连续钢桁梁悬索桥，跨径布置为（75 720 75）m=870m；两岸引桥均采用预应力混凝土连续箱梁，北引桥跨径布置为（4×43）m，南引桥跨径布置为（3×43 4×43）m。

桥梁主体结构设计使用年限100 年，其它损坏、修复不影响轨道交通正常运营的结构设计使用年限为50 年。钢结构防腐体系使用年限为20年，支座主要构件使用年限为50年，伸缩缝主要构件使用年限为40年，易损构件及其他附属结构使用年限为15年

地震基本烈度：地震动峰值加速度：E1 地震作用下，地震动水平峰值加速度为0.088g，E2 地震作用下，地震动水平峰值加速度为0.127g

设计风速：离地面10m 高，重现期100 年，10min 平均最大风速27.5m/s

设计水位：1/300的设计洪水位196.57m，考虑水库运行100年泥沙淤积后最高通航水位192.00m，最低通航水位155.64m

航道等级及通航标准：内河Ⅰ-（2）级航道，单孔双向通航，航道净宽320m，预留净高24m
