隧道竖井施工方案26页附CAD图纸

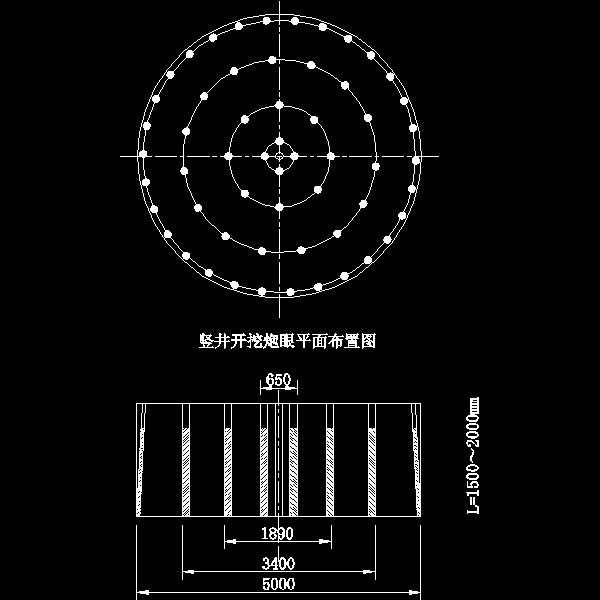

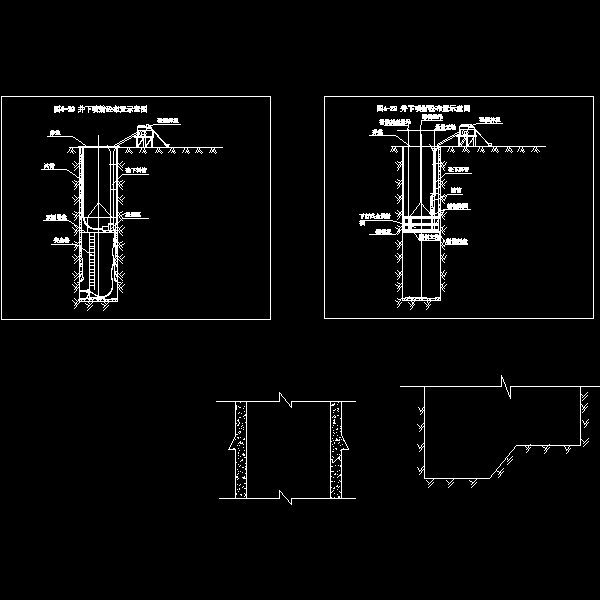

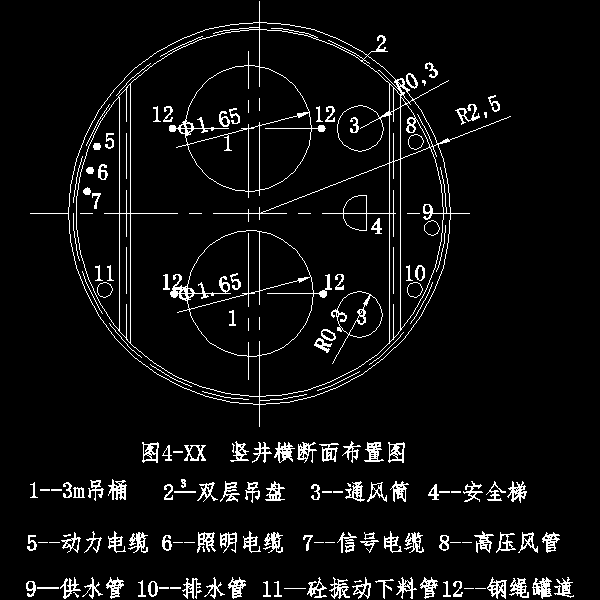

特长隧道全长20.05公里。竖井设计为进口端通风竖井，井口断面为圆形，净空直径3米；井口顶面高程2930.93米，井底高程2615.93米，井身长315米。竖井开挖5044m3；井身采用C20喷射砼支护，模筑砼衬砌，竖井衬砌1793 m3；竖井井身自上而下地层依次为粘质黄土层，厚2.53米；碎石土层，厚4米；砂岩夹页岩及薄煤层，软硬相间，节理发育～很发育，属较软岩及软岩，弱富水，厚308.07米。 　　总体施工方案：竖井采用钻爆法施工，自上而下边开挖边支护；HK-4中心回转式抓岩机装碴，卷扬机提升吊桶运输；开挖中采用吊泵排水；湿式砼喷射机喷混凝土支护，下行式金属模板模筑砼衬砌。洞外采用8T自卸矿车运碴到弃碴场。 　　……共计26页，附CAD图。编制于2005年
