扣件式悬挑脚手架施工方案(附图纸附计算),布置图

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架, 悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:19.2m
  • 脚手架计算书:悬挑式脚手架
  • 编制时间:

附件详情

  • 目录
  • 目录 1
  • 一、编制依据 2
  • 1、施组文件 2
  • 2、施工图纸 2
  • 3、主要规范、规程 2
  • 4、其它文件 2
  • 二、项目概要 3
  • 三、地上悬挑脚手架方案确定 3
  • 四、施工准备 3
  • 1、技术准备 3
  • 2、人员组织 3
  • 3、现场准备 4
  • 4.材料准备 4
  • 五、施工方法 5
  • 3、脚手架的拆除 12
  • 六、质量要求及检查验收 13
  • 七、主要管理措施 13
  • 附图1:悬挑钢梁布置图 15
  • 附件悬挑脚手架计算书 16

附件详情

基础为梁板筏形基础,主体为框架剪力墙结构。 三、地上悬挑脚手架方案确定 该项目地下采用落地式脚手架,地上采用工字钢悬挑式脚手架,双排脚手架搭设高度为 18 m,B1楼搭设楼层分别为5.95m、24.85m、42.85m处板;B2、3、4楼搭设楼层分别为8.15m、26.15m、44.15m处板;悬挑架不周转使用,分三次搭设至结构封顶。搭设尺寸为:立杆的纵距为1.38m、1.5m搭配布置,立杆的横距为0.9m,立杆的步距为1.5 m;内排架距离主体结构悬挑板边缘长度为250mm;小横杆在上,在操作层(即满铺脚手板层)每跨内增加一根小横杆搭接在大横杆上;脚手架沿墙纵向长度为 150.00 m;采用的钢管类型为 Φ48.3×3.6; 横杆与立杆连接方式为单扣件;连墙件布置取两步两跨采用扣件连接;连墙件连接方式为双扣件; …… 3.2、拆除符合下面要求
3.2.1、拆除顺序应逐层由上而下按层按步的拆除,先拆护身栏、脚手板和横向水平杆,再依次拆除拉接杆;
3.2.2、要拆除的高度内,所布置连墙件应随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆除脚手架,分段拆除高度不应大于2米,大于2米加临时固定点;
3.2.3、拆除各杆件,脚手板扣件,严禁向地面抛扔,应集中堆放在卸料平台处,集中吊运。
3.2.4、架子拆除最后一步时,不得任由自由倒下,应采取临时支撑措施进行拆除;
3.2.5、 拆除作业区的周围及进出口处,必须派专人了望,严禁非作业区人员进入危险区域,拆除大片架子应加临时围栏;
3.2.6、拆除的杆件、脚手板、扣件及各种附件,均应分类码放,清理及时退场;
3.2.7、脚手架拆除时,应有安全员在现场指导、监督。
……
1.脚手架参数
双排脚手架搭设高度为 19.2 m,立杆采用单立杆;
搭设尺寸为:立杆的纵距为 1.5m,立杆的横距为0.9m,立杆的步距为1.5 m;
内排架距离墙长度为2.20 m;
小横杆在上;
脚手架沿墙纵向长度为 184.40 m;
采用的钢管类型为 Φ48.3×3.6;
横杆与立杆连接方式为单扣件;
连墙件布置取两步两跨,竖向间距 3 m,水平间距3 m,采用扣件连接;
连墙件连接方式为双扣件;
……
共26页 编制时间:10月

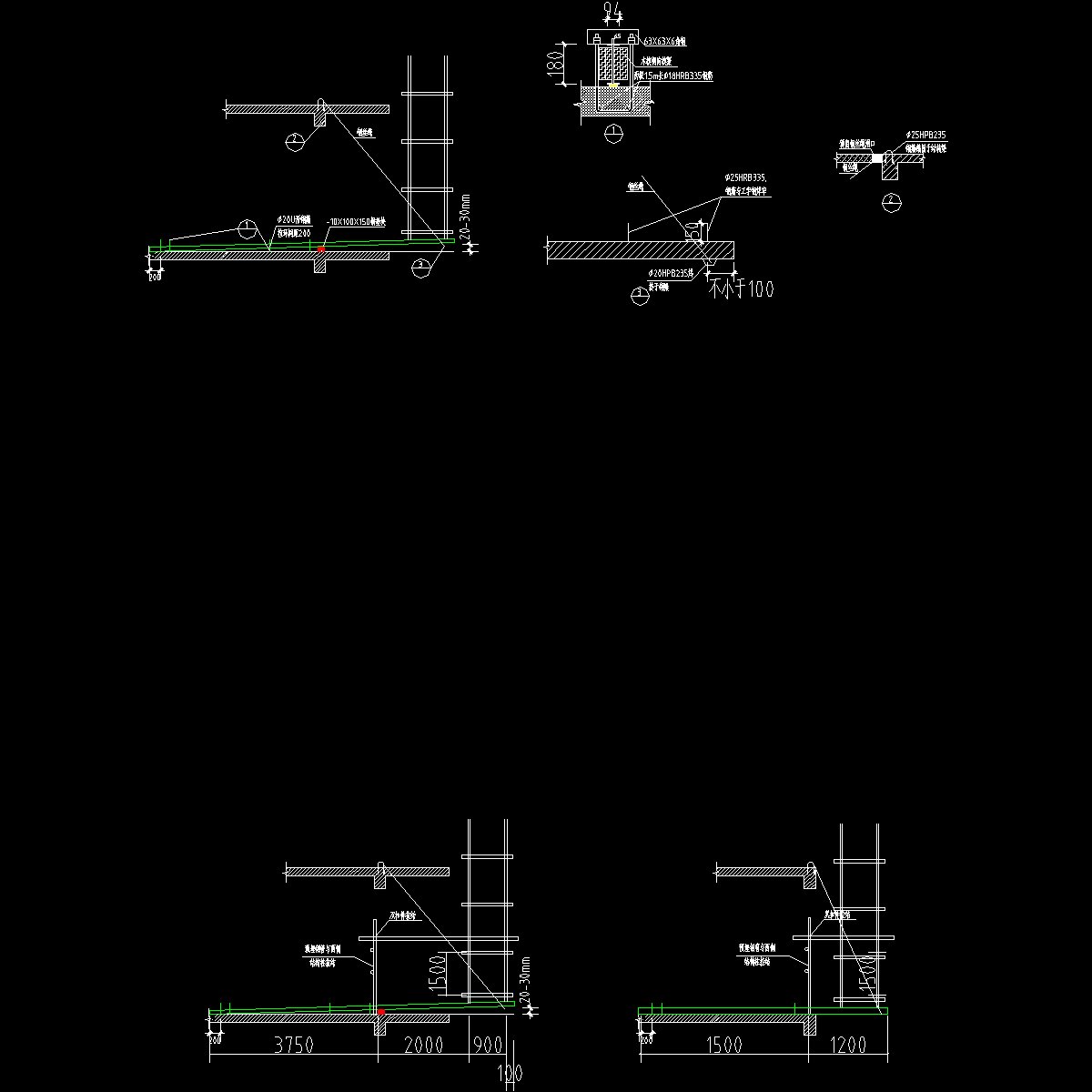

水平悬挑梁示意图
