高层综合楼大模板施工方案(节点详图纸)

附件详情

根据工程设计图纸，A区、C区为高层建筑，从首层以上核心筒及柱配置大模板。A区地下二层，层高为：地下2层6100mm、地下1层5750mm；地上22层，1-3层层高5400mm（5450mm）、标准层层高为4000mm（3800mm）；C区地下二层，层高为：地下2层4000mm、地下1层5800mm；地上11层，1-3层层高5400mm、标准层层高为3800mm。
模板及角模高度：：A区内外墙模板等高为5300mm，角模及异型模板为5350mm，楼梯间、电梯井内模板考虑下跨；C区内外墙模板等高为5300mm，角模及异型模板为5350mm，楼梯间、电梯井内模板考虑下跨。独立柱配置方柱模板，其高度为4720mm。梁模板均不考虑开豁，梁位置预留梁窝处理：在相应位置预留聚苯板，用黄胶带包裹。
…………
阴、阳角节点处理：1）拼缝处搭接形式：角模与模板间拼缝采用企口搭接方式，可以很好的防止拼缝处漏浆及错台现象。2）阴角模与模板接口处理：角模采用搭接式角模，阴角模与平模板之间不留缝隙。为防止阴角模向墙内倾斜，应使用阴角模拉接器（小钩栓）进行45°拉结，它可防止阴角错位和涨模，拆模后墙体表面均较平滑，不需进行特别处理。
模板安装前，钢模板内、外灰浆（含模板零部件）必须铲除清刷干净，并涂刷脱模剂。对影响结构或防碍装修工程施工的脱模剂，不宜采用。采用柴油、机油（不准刷黑色粘稠废机油），要涂刷均匀，不准汪油和淌油，不得在模板就位后涂刷脱模板剂，严禁脱模剂沾污钢筋及砼接茬处。7）模板安装应依据施工方案确保模板的位置线、轴线、标高、垂直度、结构构件尺寸、门窗、孔洞位置等符合设计要求。跨度等于或大于4m的梁板模板应按设计要求起拱，当设计无要求时，起拱高度宜为跨度的1/1000至3/1000。起拱要求顺直，不得有折线。8）顶模板的上下层支撑架的立柱应垂直在同一中心线上，拉杆、支撑应牢固稳定，垫板应平整。

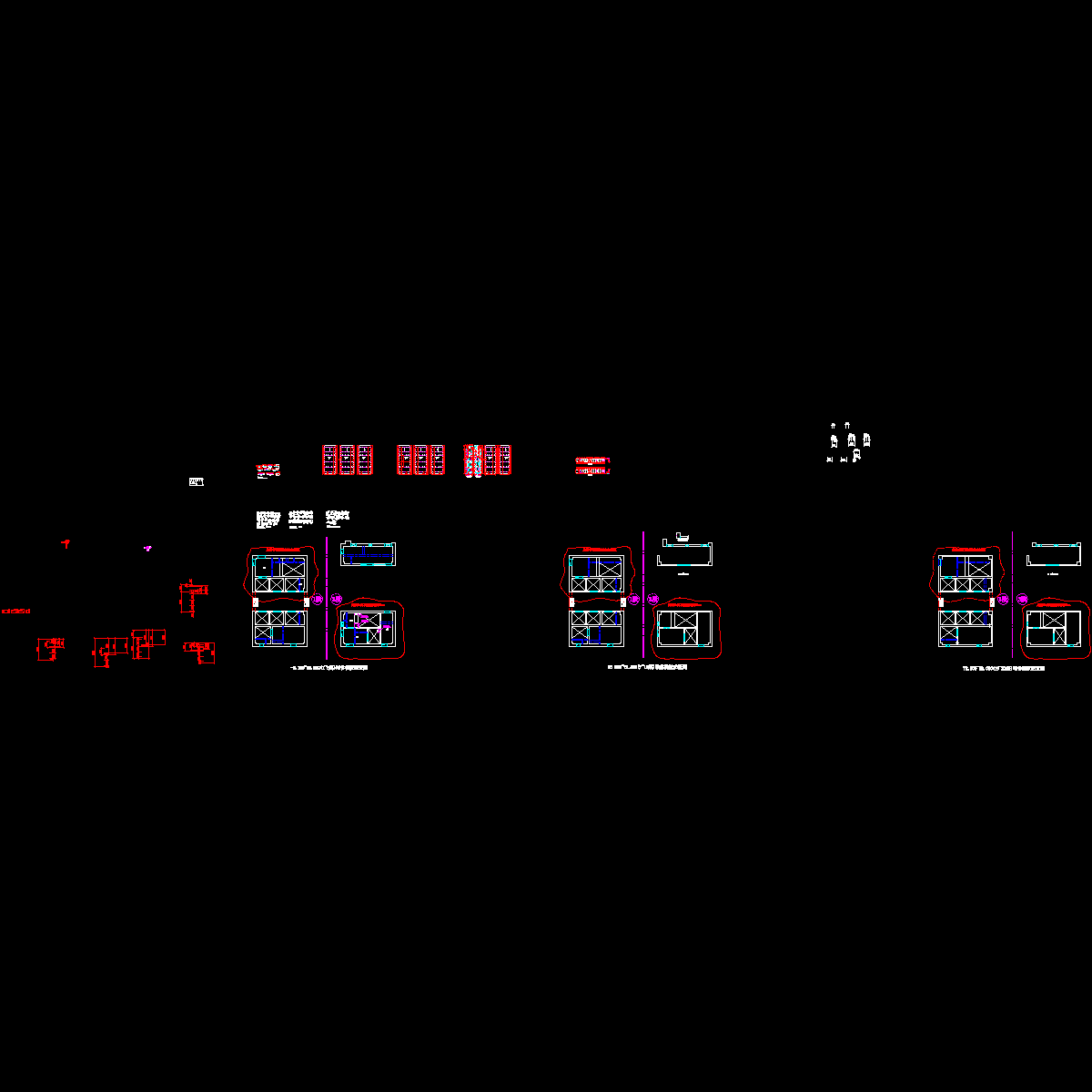

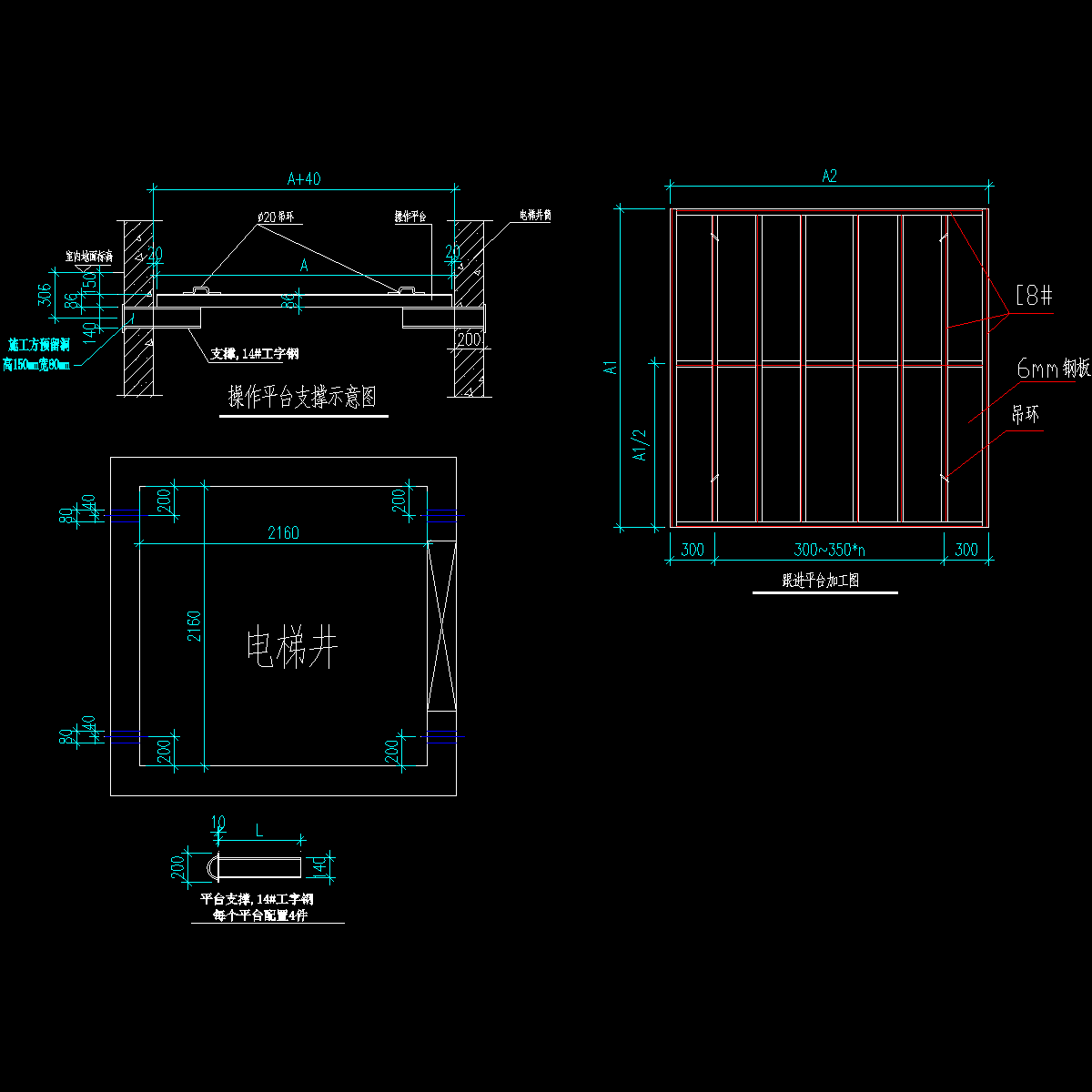

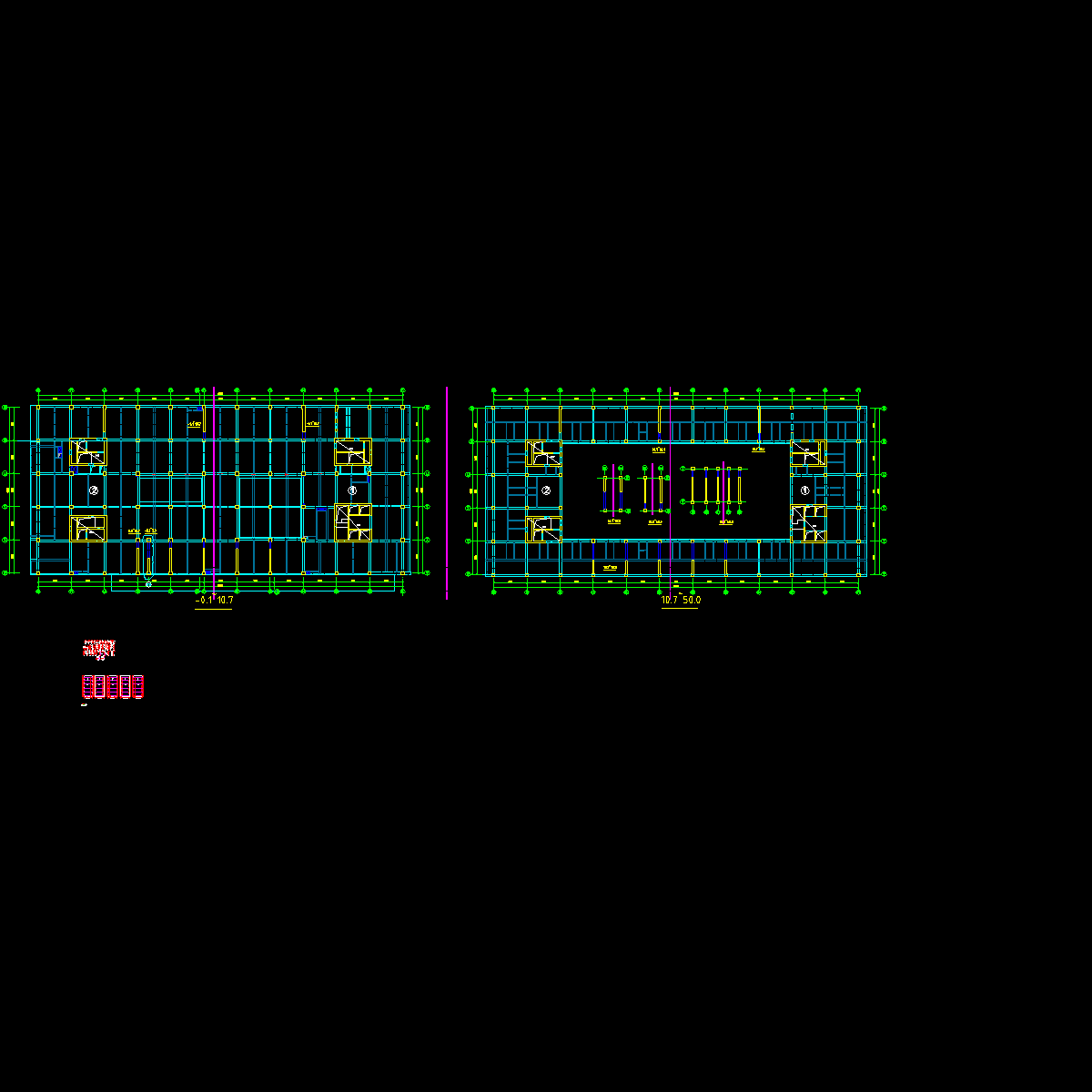

含多张CAD详图
…………
共20余页，。
