多层体育馆暖通空调及防排烟系统初设初设图纸

  • 设计详细说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:43710平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:单式泵,定流量,双管制
  • 节点大样:风机盘管
  • 特殊系统:除湿热泵机组
  • 项目所在地:山东

附件详情

一、项目概要:

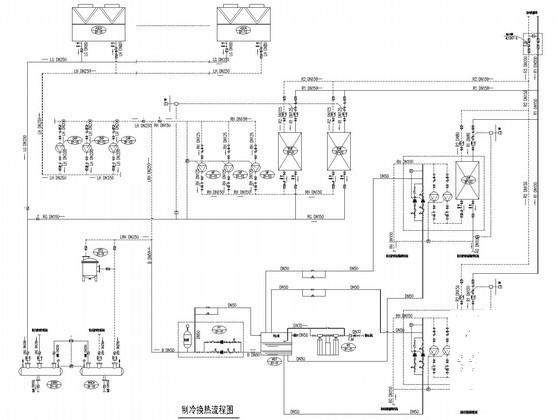

该项目位于山东省,包含2个单体子项,分别为体育场及综合健身馆。总建筑面积: 43710平方米,地上二层局部三层,地下一层。图纸内容包含设计施工说明,主要设备材料表及图例,空调末端设备接管示意图,空调设备控制原理图,制冷换热流程图,换热循环泵房管道连接平面图、换热循环泵房设备布置平面图,空调通风平面图,空调管道平面图,供暖平面图等...

二、空调系统:

1.冷热源:采用风冷热泵机组,除湿热泵机组,分体空调...

2.风系统:采用风机盘管加独立新风系统,一次回风的全空气空调系统...

3.水系统:采用两管制冷水机组定流量的一级泵系统...

三、通风排烟系统:

1.通风系统:弱电机房、变配电室为气体灭火房间,分别设置独立的机械排风系统,自然补风。排风量按照热平衡计算确定且不小于以下通风换气量:弱电机房 6次/h,变电室 10次/h。换热循环泵房、水处理机房、消防泵房、储藏间、更衣室、淋浴室、公共卫生间等设置机械排风系统,自然补风。最小通风换气量为:储藏间、更衣2次/h,消防泵房、水处理机房4次/h,换热循环泵房6次/h,淋浴室9次/h,公共卫生间 10次/h...

2.防排烟系统:体育场辅助管理用房无外窗房间及内走廊不具备自然排烟条件设置机械排烟系统。体育场其余部位均由建筑设置开启面积不小于防火规范要求的外窗进行自然排烟。综合训练馆防烟楼梯间及其前室不具备自然排烟条件,设置机械加压系统,综合训练馆地下内走廊、一层及夹层内房间、二层球场不具备自然排烟条件,设置机械排烟系统...

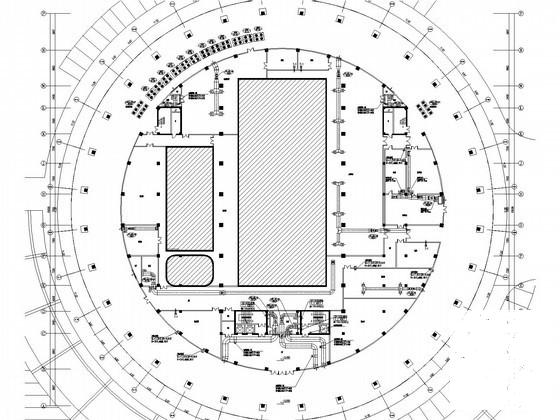

一层空调通风平面图

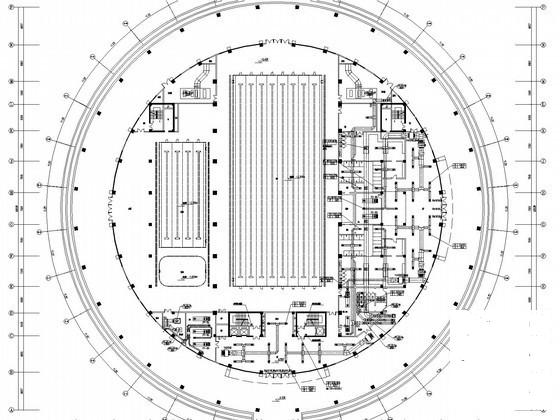

地下一层空调通风平面图

地下一层空调管道平面图

地下一层空调管道平面图

地下一层空调管道平面图

二层空调管道平面图

二层空调管道平面图

二层空调管道平面图

夹层空调管道平面图

夹层空调管道平面图

夹层空调管道平面图

夹层空调通风平面图

夹层空调通风平面图

夹层空调通风平面图

一层供暖暖平面图

一层供暖暖平面图

一层供暖暖平面图

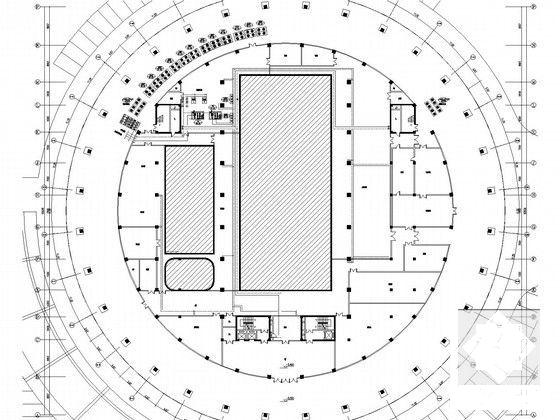

一层空调管道平面图

一层空调管道平面图

一层空调管道平面图

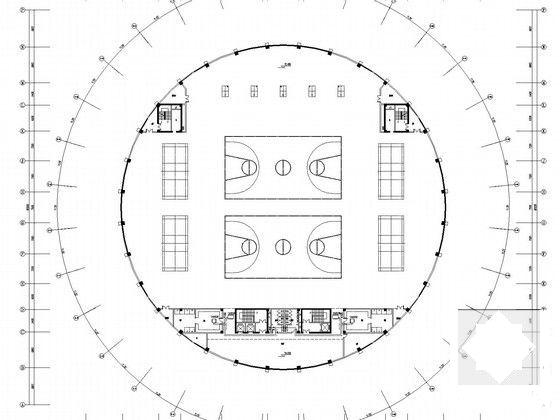

二层空调通风平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 体育馆空调系统 - 1
    体育馆空调系统 - 1
  • 体育馆空调系统 - 2
    体育馆空调系统 - 2
  • 体育馆空调系统 - 3
    体育馆空调系统 - 3
  • 体育馆空调系统 - 4
    体育馆空调系统 - 4
  • 体育馆空调系统 - 5
    体育馆空调系统 - 5
  • 体育馆空调系统 - 6
    体育馆空调系统 - 6
  • 体育馆空调系统 - 7
    体育馆空调系统 - 7
  • 体育馆空调系统 - 8
    体育馆空调系统 - 8
以上是部分截图,请下载附件后查看完整高清内容
