VR科幻主题公园车库给排水施工大样图平面图及系统图

搜索更多资源
  • 建筑类别：娱乐
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：19.6万平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：车库
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：40
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要：该项目为 贵州省VR科幻主题公园车库 给排水施工图 ，本地块规划建设用地约23.75公顷，总建筑面积约19.6万平方米，其中地上面积7.46万平方米，地下建筑面积约12.14万平方米。
设计范围：建筑红线内，园区室内外给水，排水，雨水，消防等专业设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

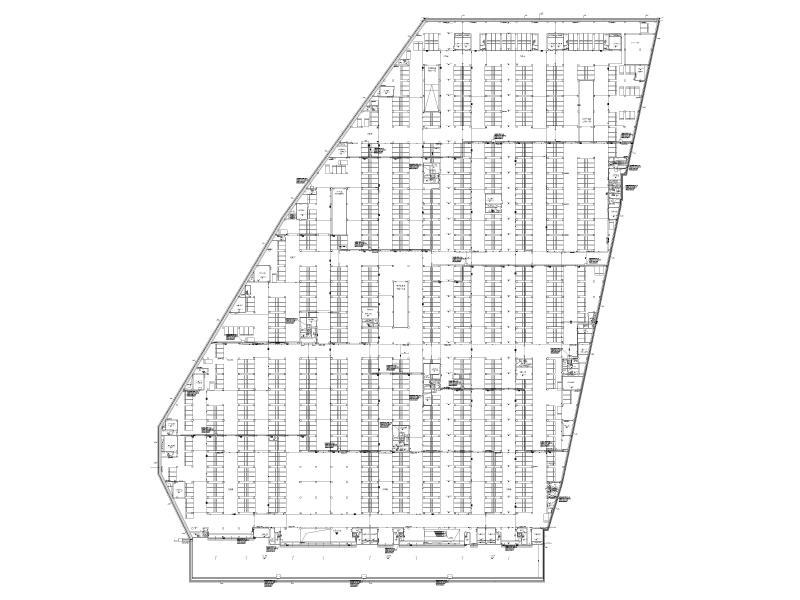

  • 防火分区示意图
    防火分区示意图

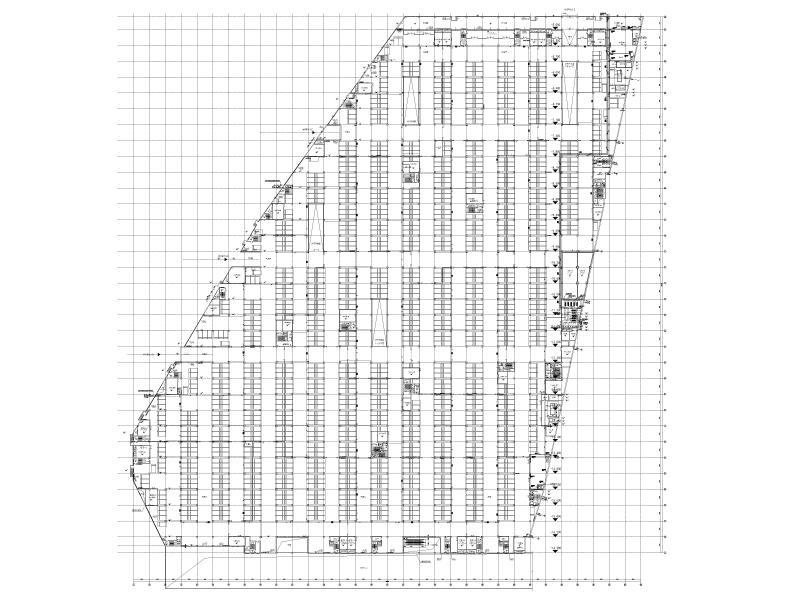

  • 负一层平面图
    负一层平面图

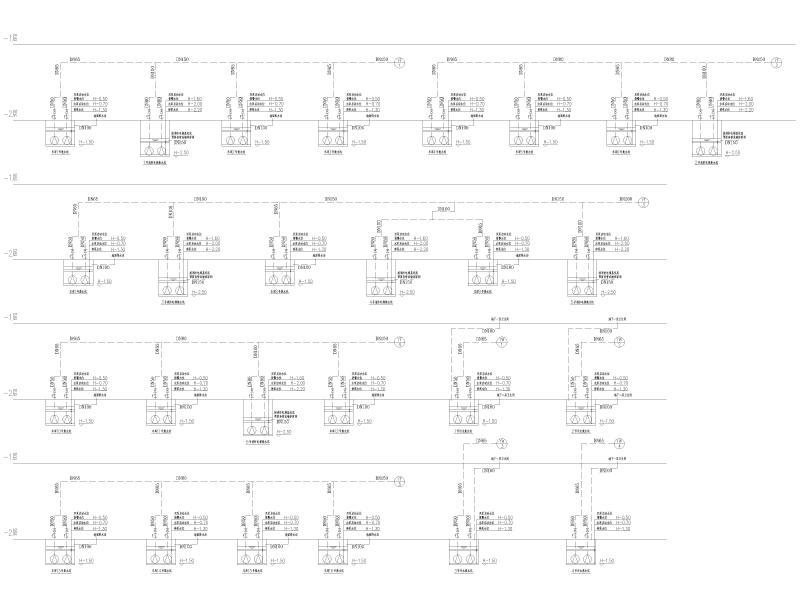

  • 车库集水坑排水系统图
    车库集水坑排水系统图

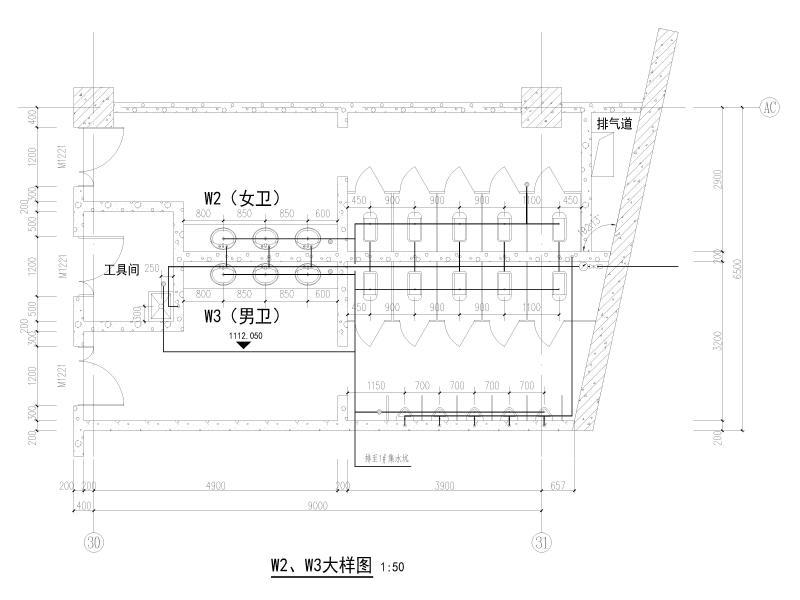

  • 大样图
    大样图

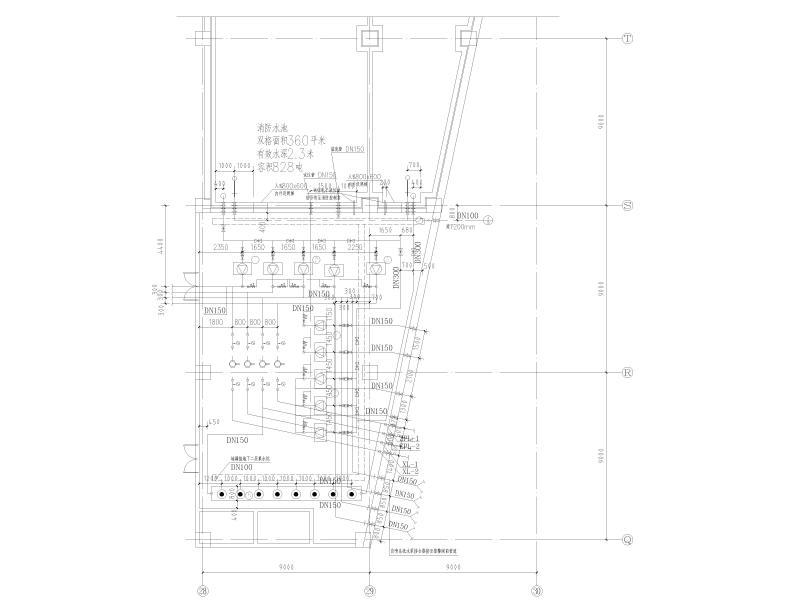

  • 消防泵房大样图
    消防泵房大样图
以上是部分截图，请下载附件后查看完整高清内容
