双层螺栓球节点网架结构主题公园结构设计施工图纸

  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢结构:网架
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:16张
  • 建筑类别:其他

附件详情

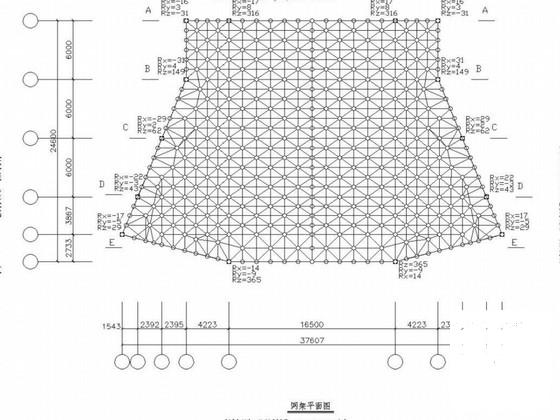

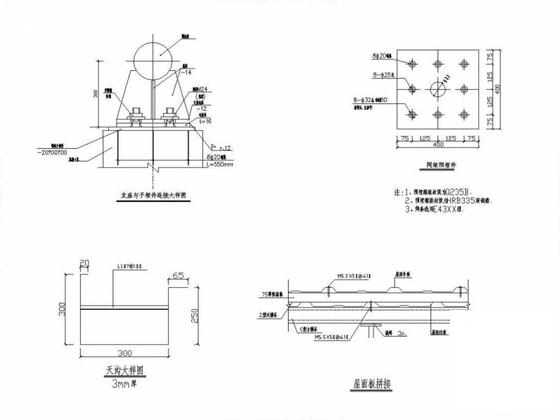

该项目是某网架结构主题公园项目,建筑设计结构形式:正放四角锥,支撑条件:上弦柱点支承,抗震设防烈度为6度,包括:网架设计与施工说明,网架平面图,网架第一~三层图,网架腹杆图,网架剖面图,网架屋面布置图,网架材料表,屋面 节点图 等共计16张图。

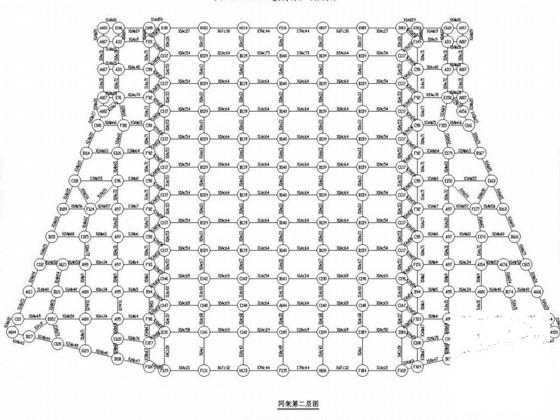

网架第二层图

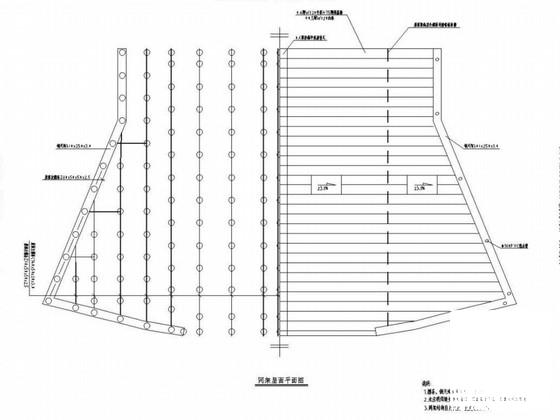

网架屋面平面图

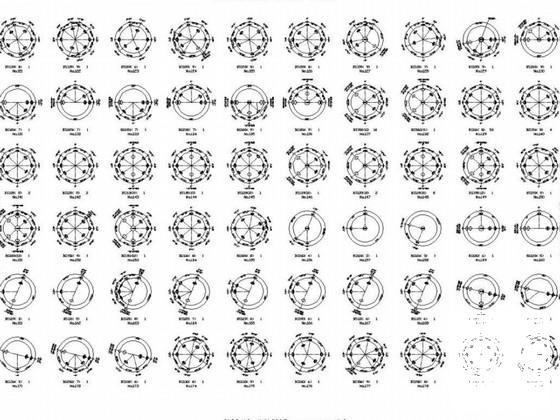

网架球图

网架球图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 螺栓球节点网架施工 - 1
    螺栓球节点网架施工 - 1
  • 螺栓球节点网架施工 - 2
    螺栓球节点网架施工 - 2
  • 螺栓球节点网架施工 - 3
    螺栓球节点网架施工 - 3
  • 螺栓球节点网架施工 - 4
    螺栓球节点网架施工 - 4
  • 螺栓球节点网架施工 - 5
    螺栓球节点网架施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
