小学建设项目暖通施工图纸cad平面图
-
设计详细说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计面积：4605.32平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
送风方式：侧面送风
-
项目所在地：贵州
项目概要：该项目为
贵州省小学建设项目
暖通施工图
2019
， 总建筑面积4605.32平方米。地下-1层，-1层为车库，1~2层为操场和训练室等等，层高12.3m，建筑为多层公建，耐火二级；1~3#楼总建筑面积6162.91平方米，1~4层为办公室,层高14.4m，建筑为多层公建，耐火二级；4#楼总建筑面积1~4层为教室，层高12m，建筑为多层公建。
设计范围：
通风：卫生间、设备房、地下车库的通风系统设计。
防排烟：所有防烟楼梯间、封闭楼梯间及前室的防烟设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

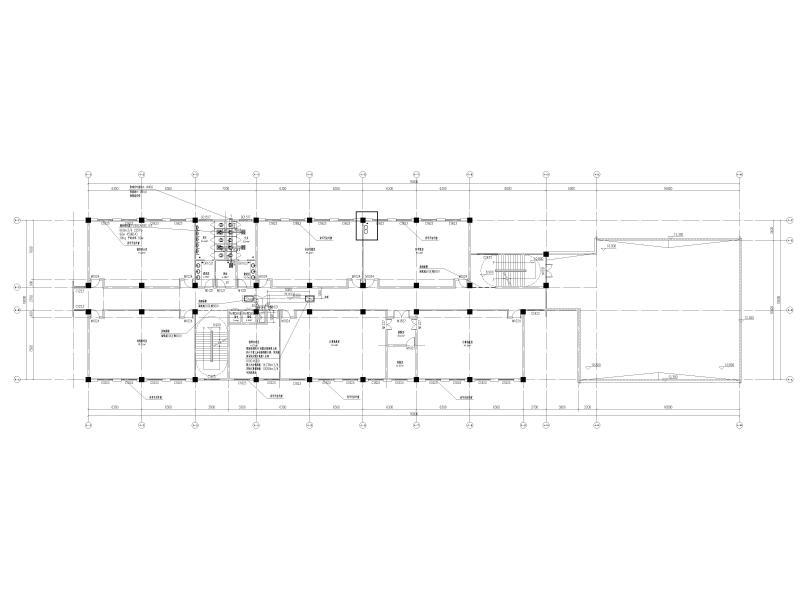

二层平面图 -

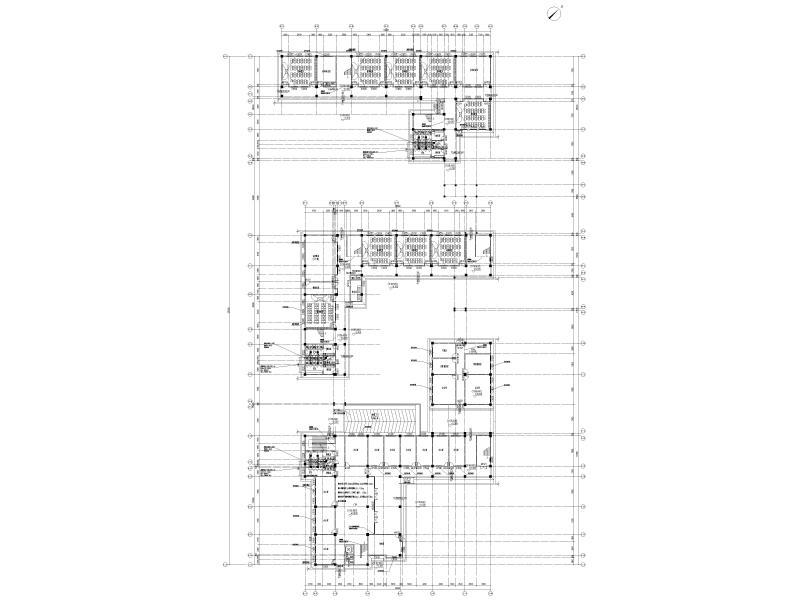

二层平面图2 -

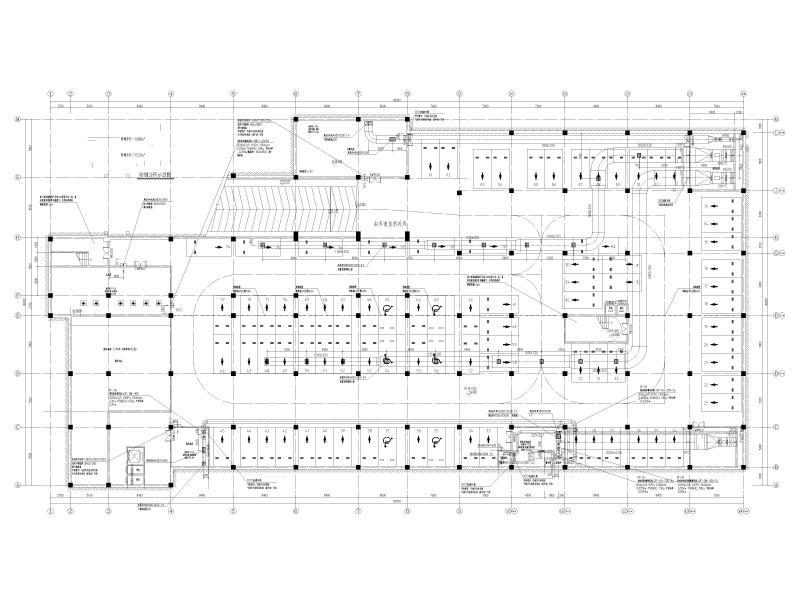

楼地下一层暖通平面图 -

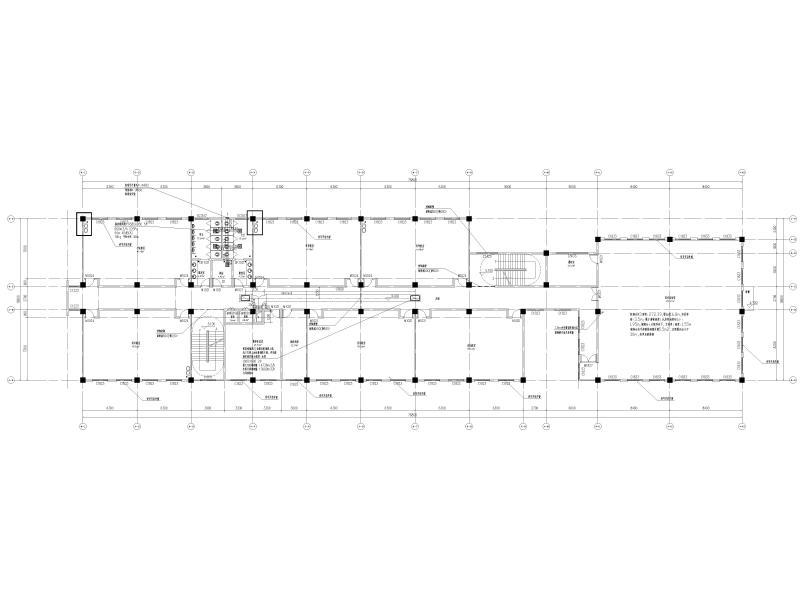

四层平面图 -

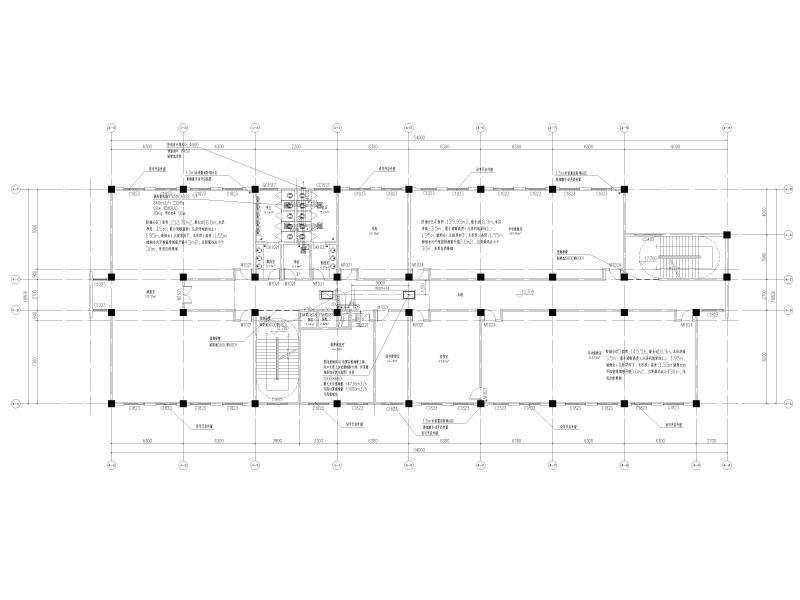

一层暖通平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.99 MB
- 收藏次数：0
-
文件名称：
附件-996579878808509085.dwg
