安置楼建设项目给排水施工图纸消防水箱平面图

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：7475.37平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：25
  • 消火栓用水量室内(L/S)：15
  • 大样节点：泵房
  • 项目所在地：贵州
设计详细说明：1、项目概要： 该项目为 贵州省安置楼建设项目 给排水施工图 。本项目安置面积共计7475.37平米，其中安置楼面积4308.35平米，配套用房面积1474.92平米，地下室面积1692.10平米.建筑高度为21.6米，为多层公共建筑。
2、设计内容： 该项目设计范围为建筑用地红线内的给水、排水、消防设计设计。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

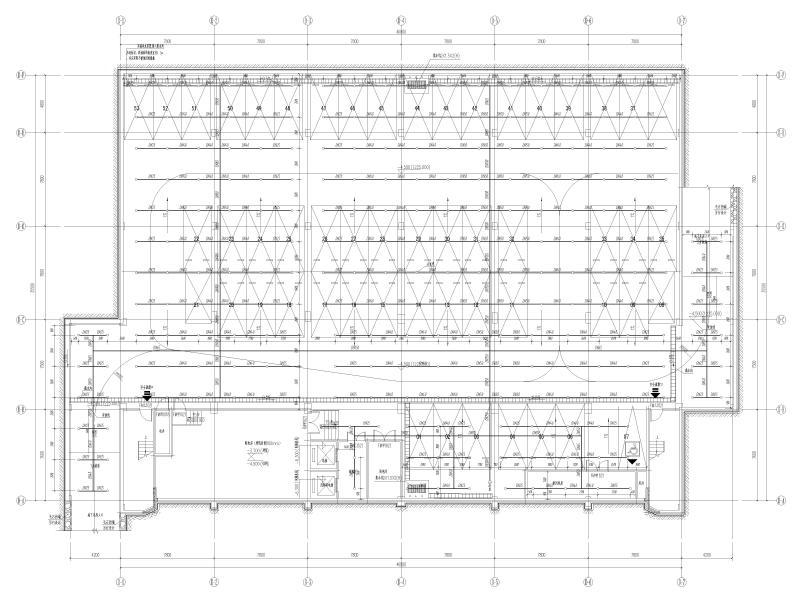

  • 负一层喷淋平面图
    负一层喷淋平面图

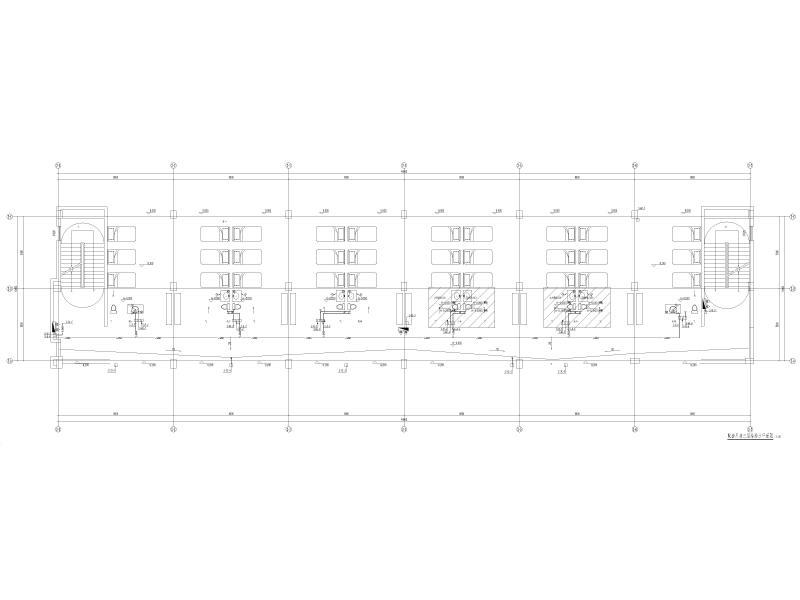

  • 配套用房三层给排水平面图
    配套用房三层给排水平面图

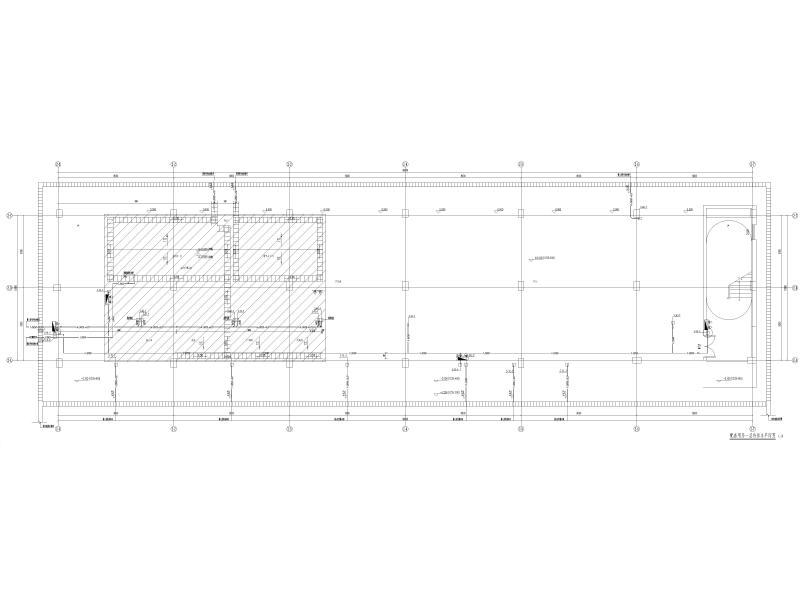

  • 配套用房一层给排水平面图
    配套用房一层给排水平面图

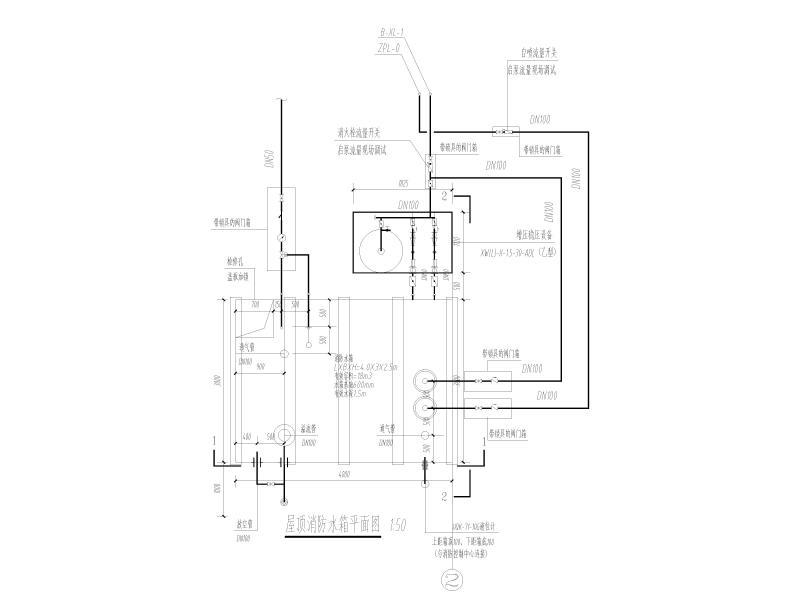

  • 屋顶消防水箱平面图
    屋顶消防水箱平面图

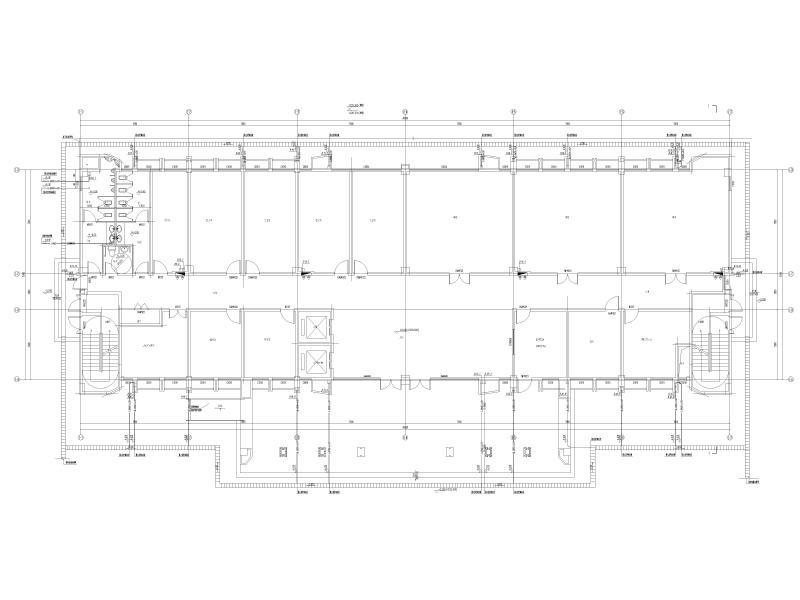

  • 业务用房一层给排水平面图
    业务用房一层给排水平面图
  • 给排水系统原理图
    给排水系统原理图
以上是部分截图，请下载附件后查看完整高清内容
