大数据园区综合体给排水施工图纸cad平面图

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：24144.72平方米
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
排水体制：污废合流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：20
项目所在地：贵州

项目概要：该项目为 贵州省 大数据园区综合体给排水施工图 ；建筑性质：住宅；设计规模：03-2/4/6/8号楼地上总建筑设计面积：24144.72平方米，每栋均为6036.18平方米；总计容面积为23567.64平方米，每栋均为5891.91平方米。地下有二层地下停车库，地下总建筑设计面积：70952.32平方米；建筑地面总高度52.65m，最高层数16层；居住建筑所属气候分区：温和A区；建筑耐火等级：地上为一级，地下室为一级；人防工程等级：核6级，人防设置在负二层地下室；抗震设防烈度：6度；设计使用年限：50年；主要结构类型：住宅剪力墙结构；该项目建筑屋面防水等级为一级，地下室防水等级为二级(变配电、电气用房及地下室种植顶板防水等级为一级)，地下室顶板防水等级为一级。

设计范围：该资料范围在地块红线以内单体建筑的室内给排水及消防设计。

部分图纸展示：




以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

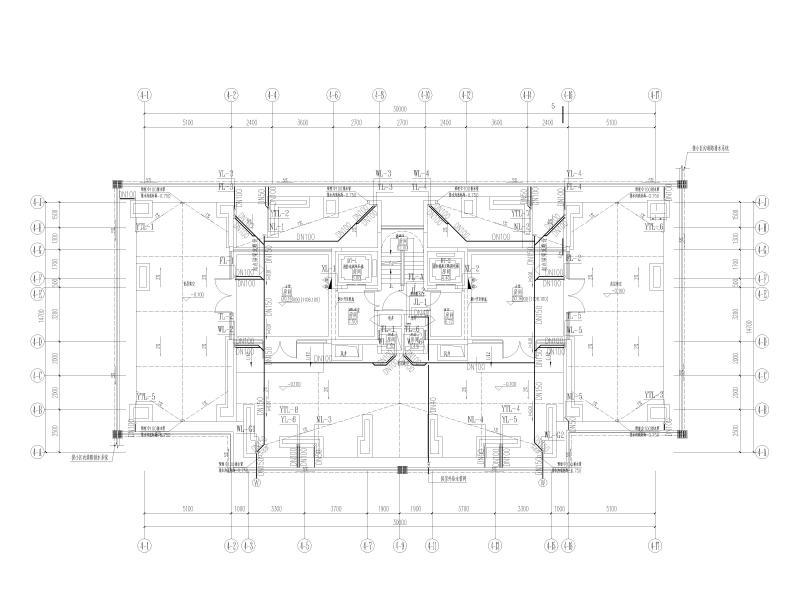

03-4#首层给排水平面图

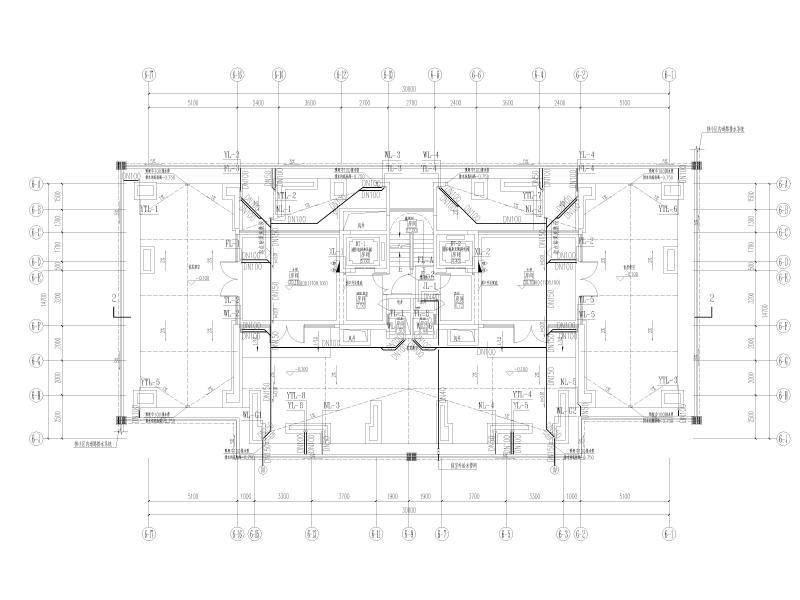

03-6#首层给排水平面图

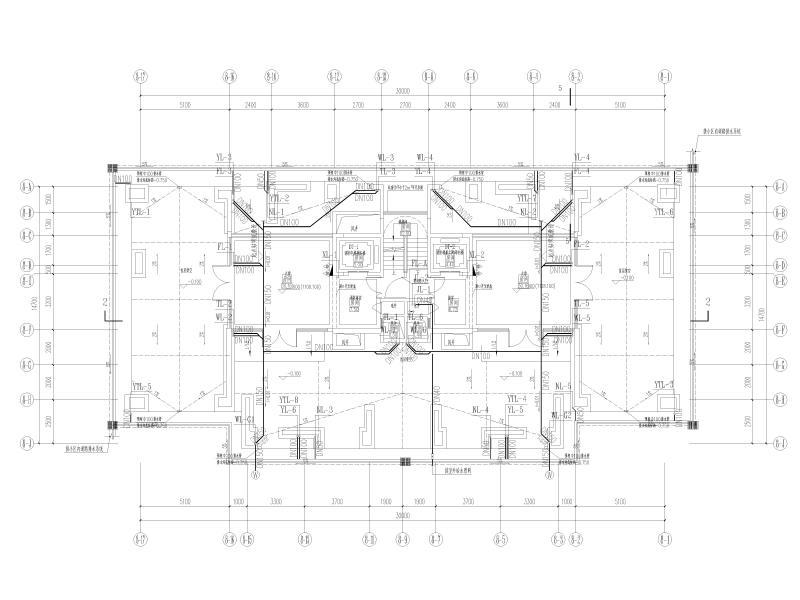

03-8#首层给排水平面图
