26层剪力墙大数据园区综合体11#结施布置图

  • 建筑类别:广播电视
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:18张
  • 设计年代:近代
该附件为: 26层剪力墙大数据园区综合体11#结施 格式为CAD,。
一、项目概要:
  • 本建筑±0.00绝对标高:1108.100m,建筑层数:地下2层,地上26层,结构类型:剪力墙结构,嵌固部位:基础顶,建筑高度:78.000m,结构设计使用年限50年,抗震设防类别丙类,特征周期值0.35s,基本地震加速度0.05g,建筑结构安全等级二级,抗震设防烈度6度,地基液化判别无液化,设计地震分组第一组,建筑场地地段类别对抗震一般地段,水平地震影响系数0.12。
  • 包含:结构设计总说明,1层梁平法施工图,21~26层平法施工图,屋面板施工图,节点大样,等共计18张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 1层梁平法施工图

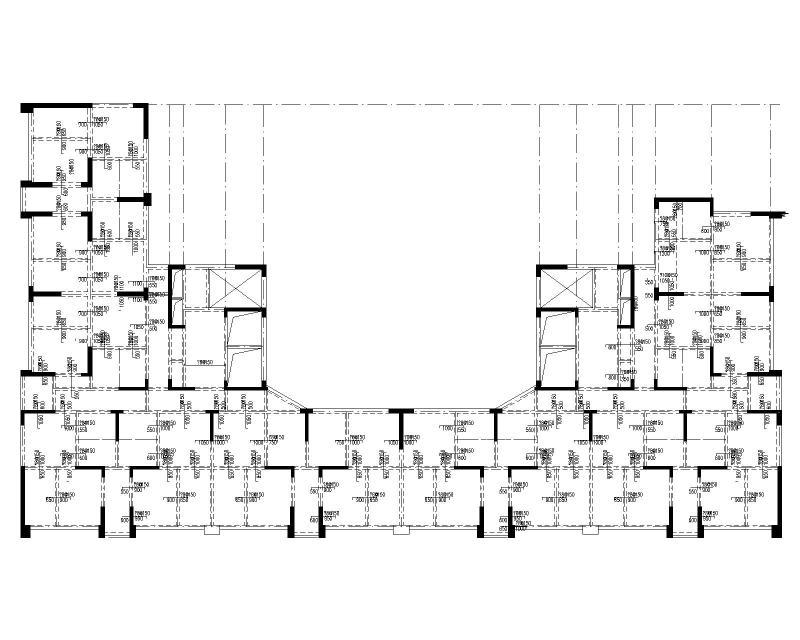

    1层梁平法施工图
  • 1层板施工图

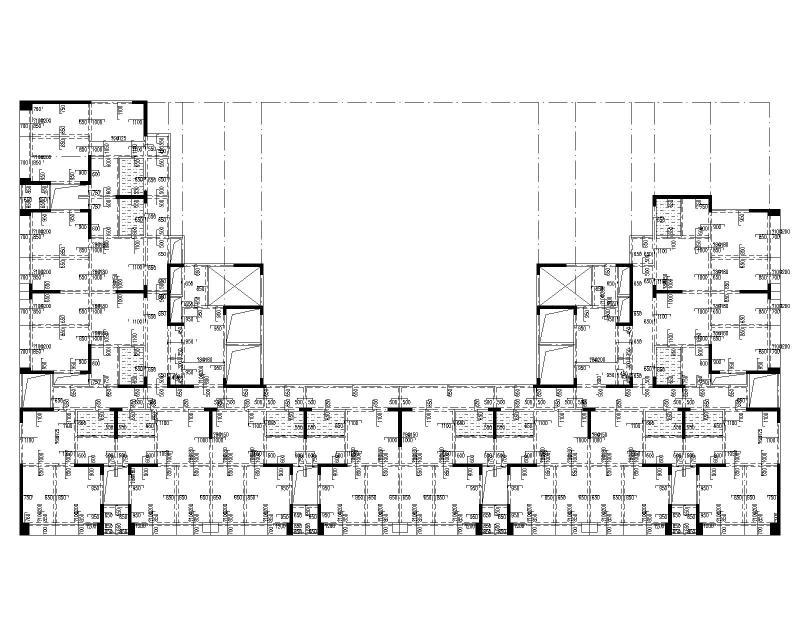

    1层板施工图
  • 2~26层板施工图
    2~26层板施工图
  • 82.750m标高梁平法施工图

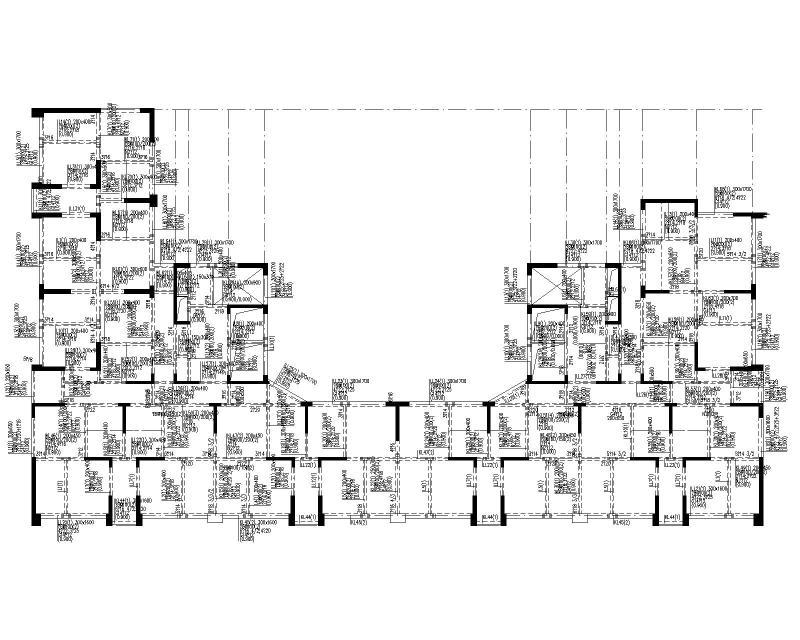

    82.750m标高梁平法施工图
  • 基顶~-0.700m标高墙柱表

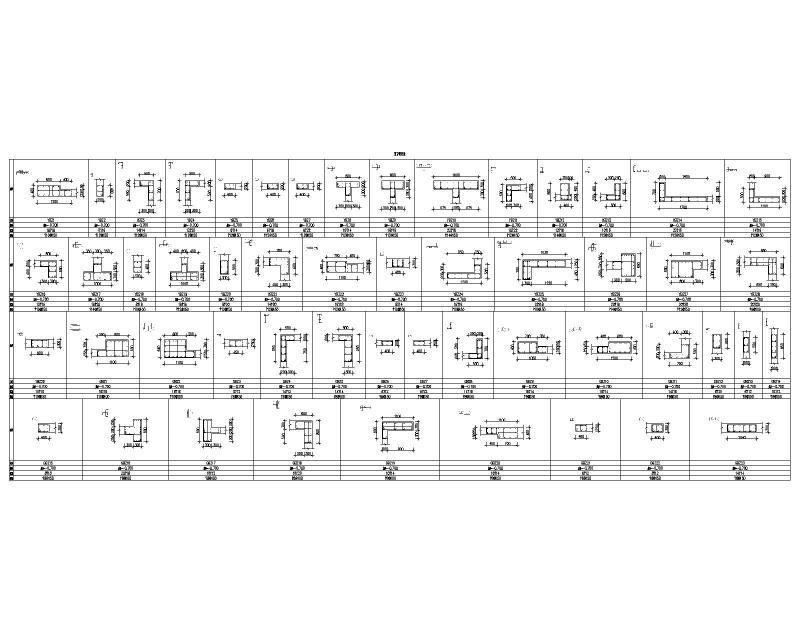

    基顶~-0.700m标高墙柱表
  • 基顶~-0.700m标高墙柱布置图

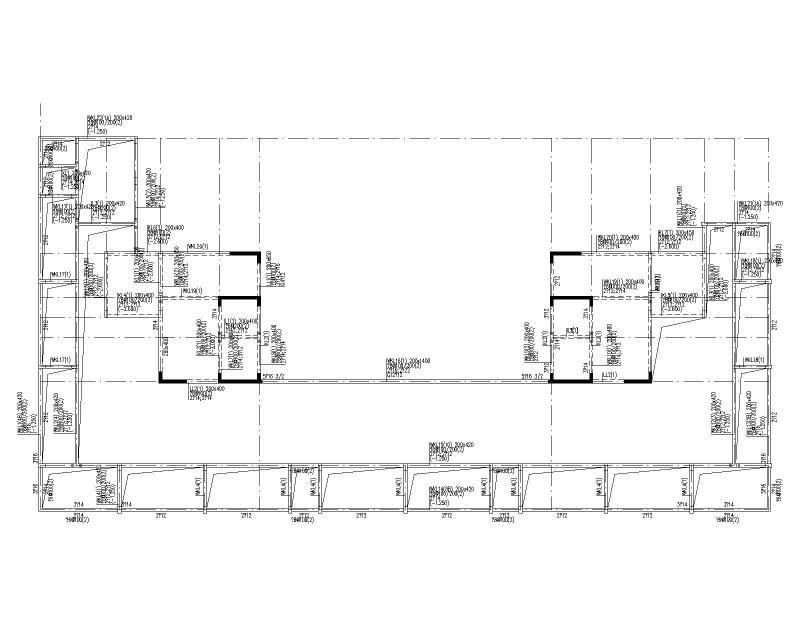

    基顶~-0.700m标高墙柱布置图
以上是部分截图,请下载附件后查看完整高清内容
