大数据园区综合体给排水施工图纸cad平面图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):25
  • 项目所在地:贵州
项目概要:该项目为 贵州省 大数据园区综合体 给排水施工图 建筑性质:住宅;设计规模:03-11号楼地上总建筑设计面积:20791.50平方米。地下有二层地下停车库,地下总建筑设计面积:70952.32平方米;建筑地面总高度78.10m,最高层数26层;居住建筑所属气候分区:温和A区;建筑耐火等级:地上为一级,地下室为一级;人防工程等级:核6级,人防设置在负二层地下室;抗震设防烈度:6度;设计使用年限:50年;主要结构类型:住宅剪力墙结构;该项目建筑屋面防水等级为一级,地下室防水等级为二级(变配电、电气用房及地下室种植顶板防水等级为一级),地下室顶板防水等级为一级。
设计范围:该资料范围在地块红线以内单体建筑的室内给排水及消防设计。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 03-11号楼二层给排水平面图
    03-11号楼二层给排水平面图

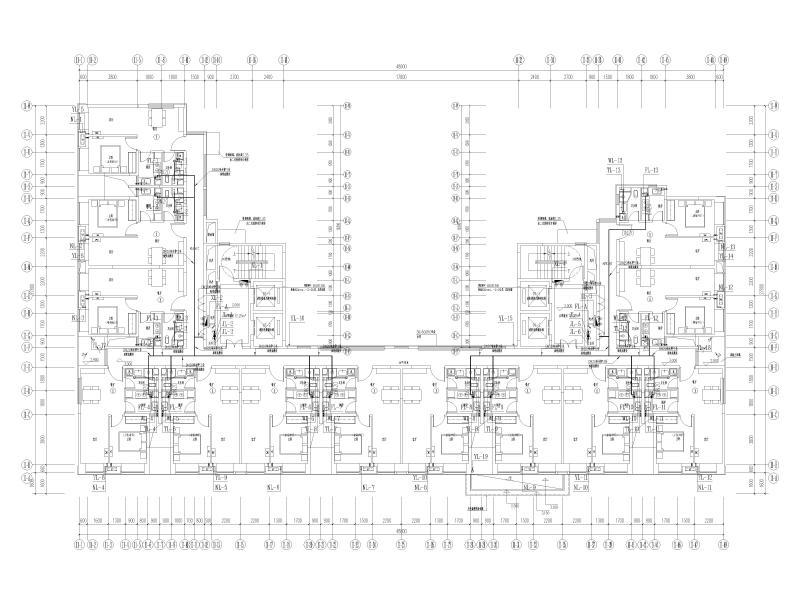

  • 03-11号楼一层给排水平面图
    03-11号楼一层给排水平面图

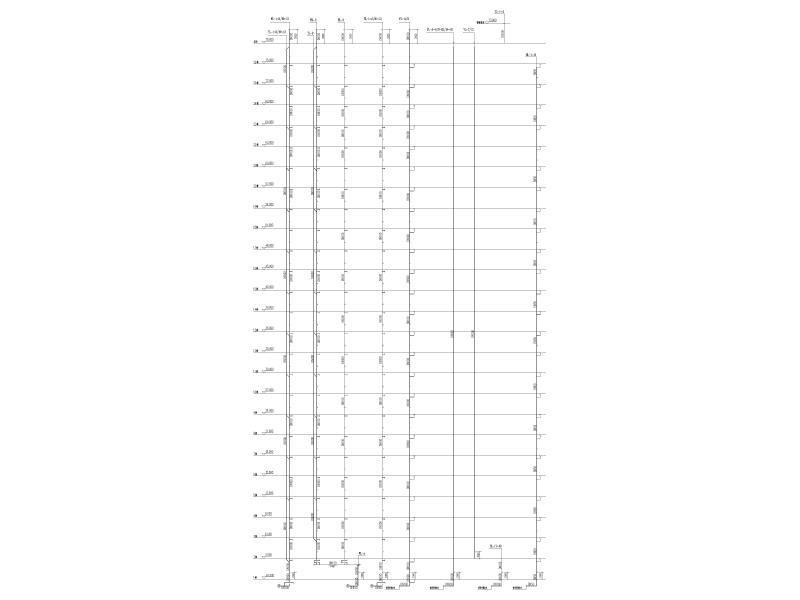

  • 排水原理图
    排水原理图
以上是部分截图,请下载附件后查看完整高清内容
