医院门诊首层升级改造电气施工图纸cad平面图

设计总说明：1、项目概要：该项目为 广东省医院门诊首层升级改造 电气施工图 ；项目规划总占地面积 40873 平方米，规划建设用地 4393 平方米,总建筑面积 83824.7 平方米。 其中：地上面积： 67340.9 平方米,地下面积： 16483.8 平方米,建筑层数地上 25 层，地下 3 层。建筑物总高度： 94.5m米。本次改造设计范围：门诊首层，面积： 4390 平方米。

2、设计范围：1.该资料包括红线内的以下电气系统：1）电力配电系统； 2）照明系统；3）建筑物防雷、接地及安全系统。

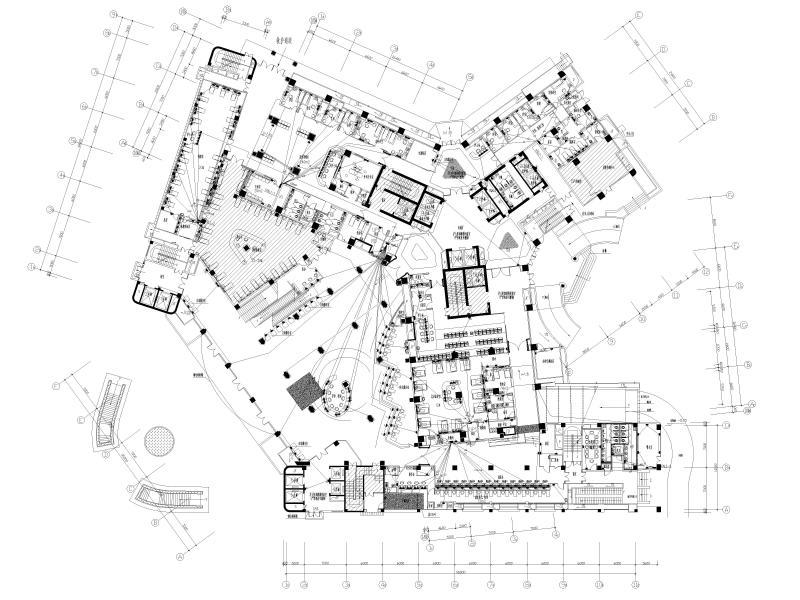

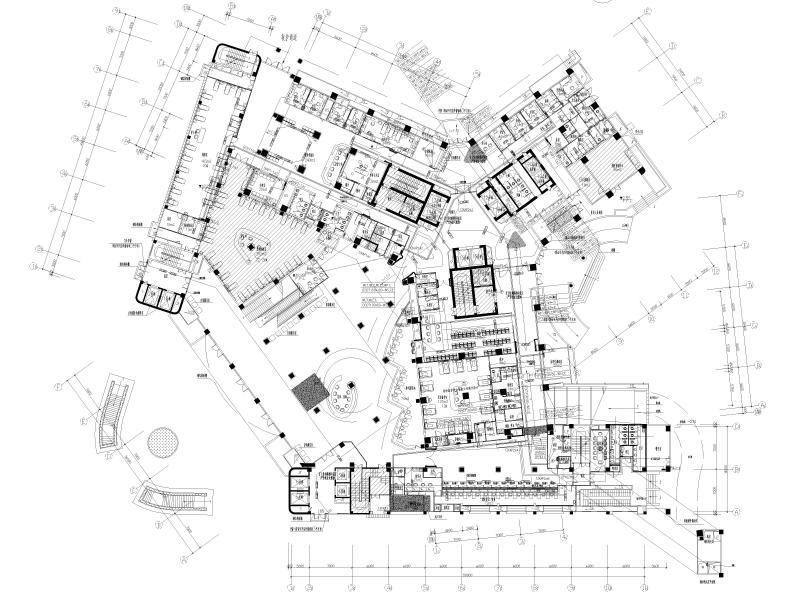

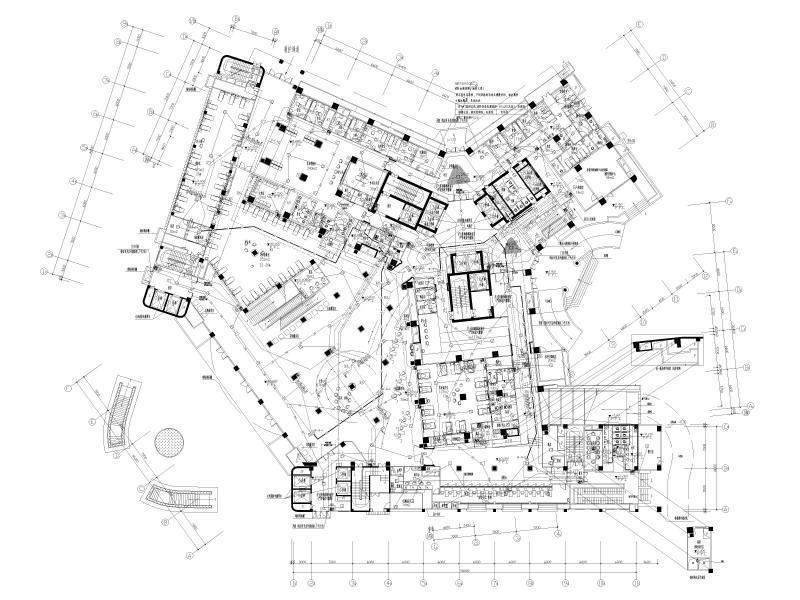

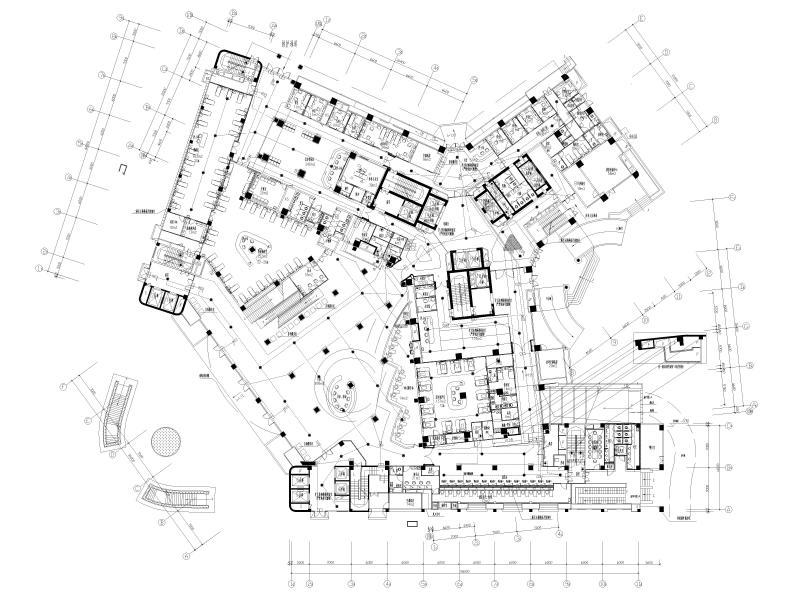

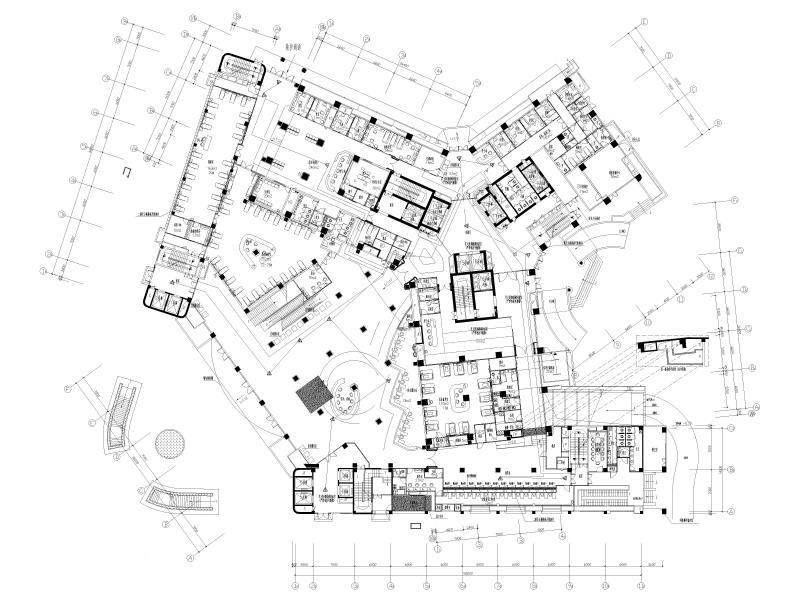

部分图纸展示：
