3层现代农业产业科技创新中心暖通施工图纸cad平面图及系统图

设计总说明：1、项目概要：该项目为 广东省现代农业产业科技创新中心 暖通施工图 2020 ；总建筑设计面积：2999.23平方米；建筑基底面积：2044.56平方米；建筑层数和高度：3层，建筑高度19.2米；建筑类型：办公；建筑工程等级：二级；建筑防火分类：多层建筑；耐火等级：二级；屋面防水等级：II级；建筑物抗震烈度：7度；抗震设防分类：丙类；建筑设计使用年限：50年；结构类型：钢结构。

2、设计范围：

(1).建筑防、排烟系统设计；

(2).建筑通风空调系统设计；

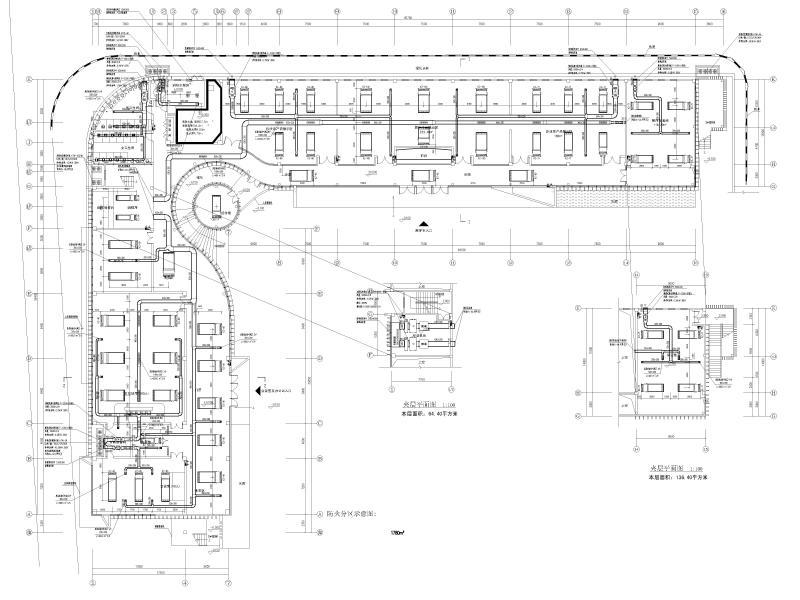

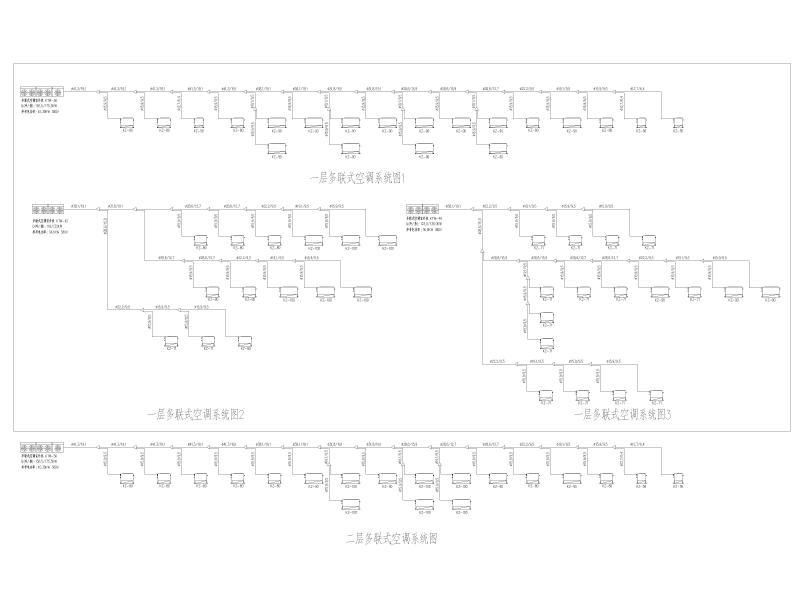

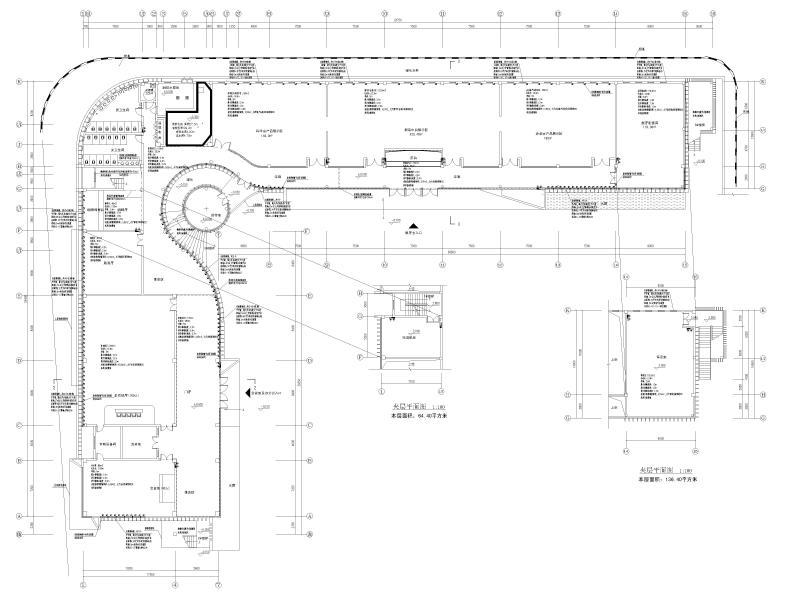

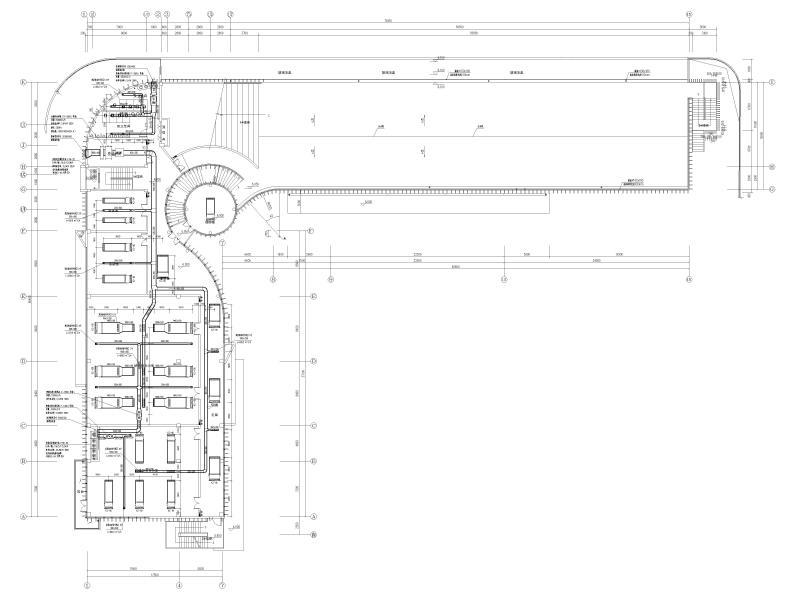

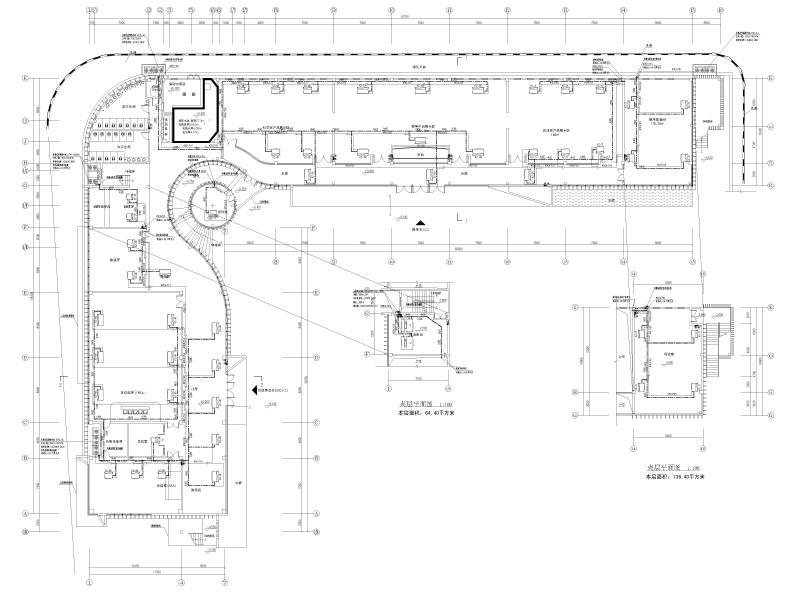

部分图纸展示：
