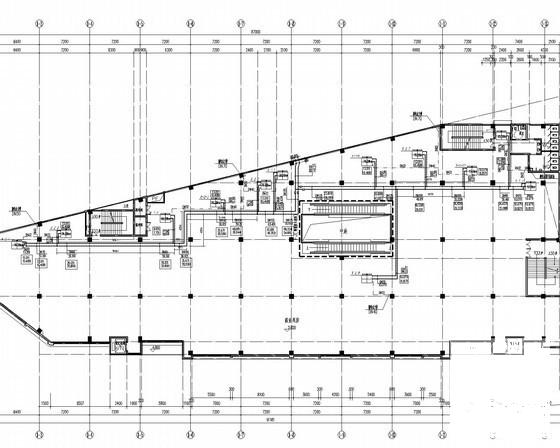

多层商业建筑空调通风系统设计施工图水管平面图

附件详情

一、项目概要：
该项目为多层商业建筑,地上4层,地下1层,建筑高度 19.8m,总建筑面积 8650.77m,地下一层为车库.设备房等,地上各层为商业用房...
二、冷热源：
本大楼集中空调冷热源独立设置,大楼集中空调总冷负荷为975Kw,总热负荷为547Kw空调制冷制热系统选15台风冷模块机组...
三、空调系统：
1.空调水系统竖向为一个区,采用一次泵双管闭式机械循环系统。
2.空调冷热水主立管为异程式,各层水平支管为异程式...
四、通风系统：
1.地下一层各设备房和工具间等均设置机械通风系统。
2.地下一层车库设置机械排风系统 ,并通过车道出入口自然补风...

图纸共12张。
