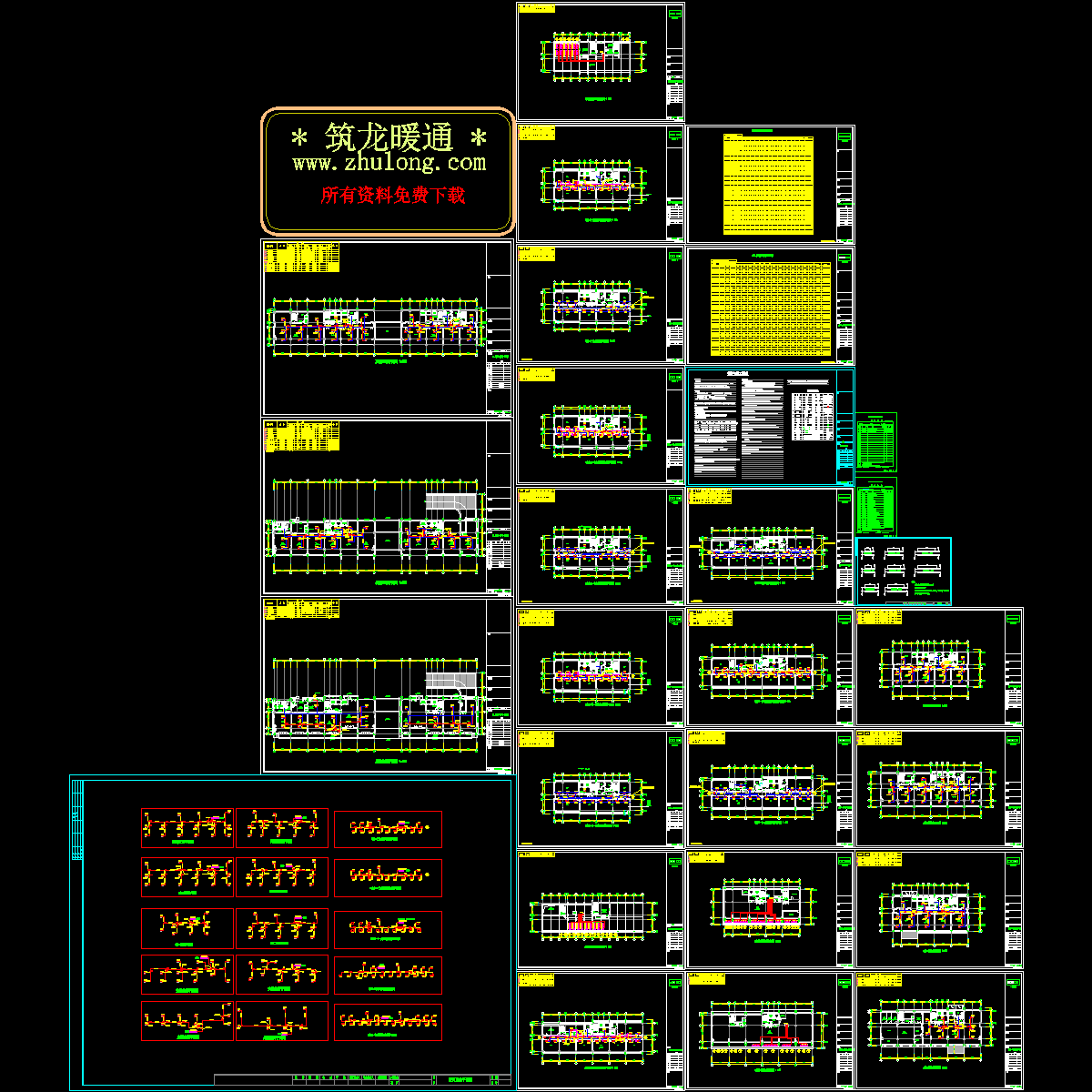

商业用房空调设计图纸.dwg

该项目总建筑面积为22000平方米 。地下二层，建筑面积为5000平方米 ，地上建筑面积为17000平方米,其中塔楼A座13层,塔楼B座20层,裙房4层建筑高度为70米。该项目设有中央空调系统，设计范围为大楼各功能用房的空调。 　　 中央空调系统采用 一拖多变冷媒流量空调系统，每层设若干套一拖多系统。新风采用轴流式通风机。 　　 该项目夏季空调负荷为3488KW，冬季空调负荷为2400KW。 共设置64套(1246匹)一拖多变冷媒流量空调系统,一拖多变冷媒流量系统的室外机设在裙房屋顶和塔楼屋顶层。其中裙房部分负荷指标为250瓦/平方米,塔楼部分负荷指标为200瓦/平方米。
