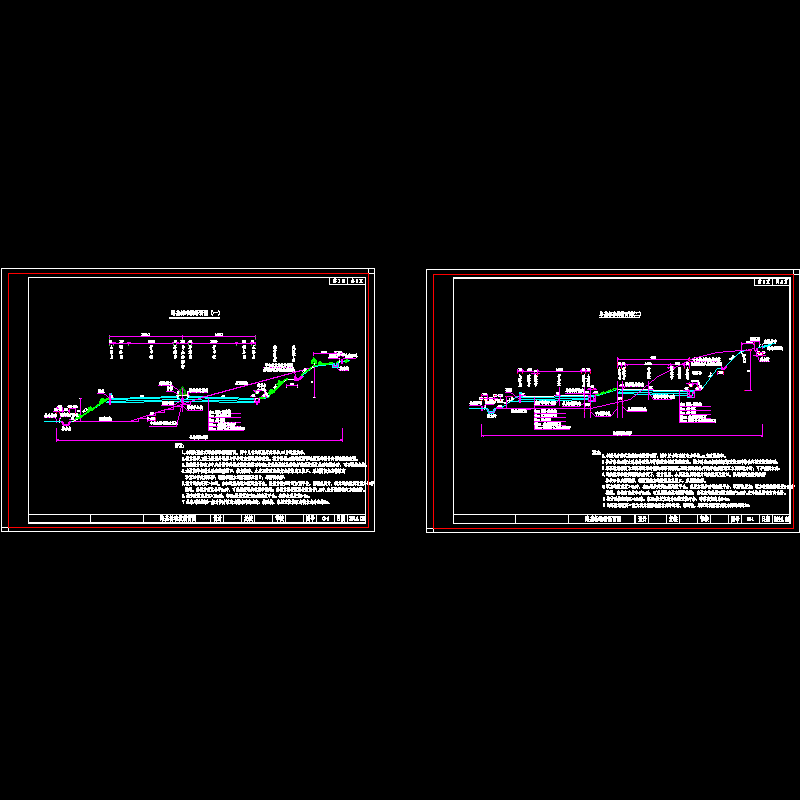

双向四车道高速公路24.5m路基标准横断面图纸（分离式整体式）.dwg

公路等级：双向四车道高速公路；设计速度80km/h；路基宽度：整体式24.5m，分离式12.25m；中间带宽度3m，中央分隔带宽度2m。行车道、硬路肩路拱横坡度一般为2%，土路肩路拱横坡度为4%。最大纵坡5%，最小坡长200米，凸型竖曲线一般最小半径4500米，凹型竖曲线一般最小直径3000米。平曲线极限最小半径250米、最小半径400米。 　　分离式路基标准横断面图，填方路段:H指土路肩外边缘与护坡道内侧边缘的高差，挖方路段:H指路堑顶部边缘至碎落台内侧边缘的高差。边坡坡率在满足稳定的前提下，填方坡脚、土质及软质岩挖方边坡坡脚及坡口，采用倒圆角法将坡脚和坡口作成圆弧形，硬质岩挖方边坡坡脚及坡口，采用折线形。填方边坡高度＞8m时，在8m边坡处设2m宽边坡平台，当废方较多时可加宽平台，以消化废方；填方边坡坡脚设置1-2m护坡道，当填方高度小于2m时，可采用缓边坡取消护坡道；当填方路段地面坡度陡于1:5时,应开挖纵横向方向台阶。挖方边坡高度H≥10m时，每10m设置宽度为2m的边坡平台，碎落台宽度为0-1m。公路用地范围一般为填方坡脚或排水沟外边缘、构造物、路堑边坡坡顶或截水沟外边缘1m。 　　……共计2张，设计于2014年
