20m宽城市支路排水工程CAD施工图纸(11张).dwg

附件详情

设计标准:
1、道路等级:城市支路;
2、计算荷载:汽车BZZ-100标准轴载;
3、交通等级:中-交通;
4、设计车速:V=30Km/h;
5、设计年限:沥青砼路面,T=10年。
......
设计概况:
1、平面设计:拟建道路全长约310m,红线宽20m。
2、纵断面设计:根据道路两侧地块标高,该资料道路标高基本控制在4.8m~5.2m,设计最大纵坡:0.362%、最小纵坡:0.3%。
3、标准横断面设计:横断面设计同初步设计,具体分幅为:3m人行道 14m机非混行车道 3m人行道=20m,为一块板形式。
交叉口渠化拓宽段横断面设计:各相交道路交叉口进口道向人行道外侧拓宽3m,进口道展宽段长50m,渐变段长30m,横断面具体分幅为:3m人行道 17m机非混行车道 3m人行道=23m。
......
设计于2014年,共11张CAD设计图。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

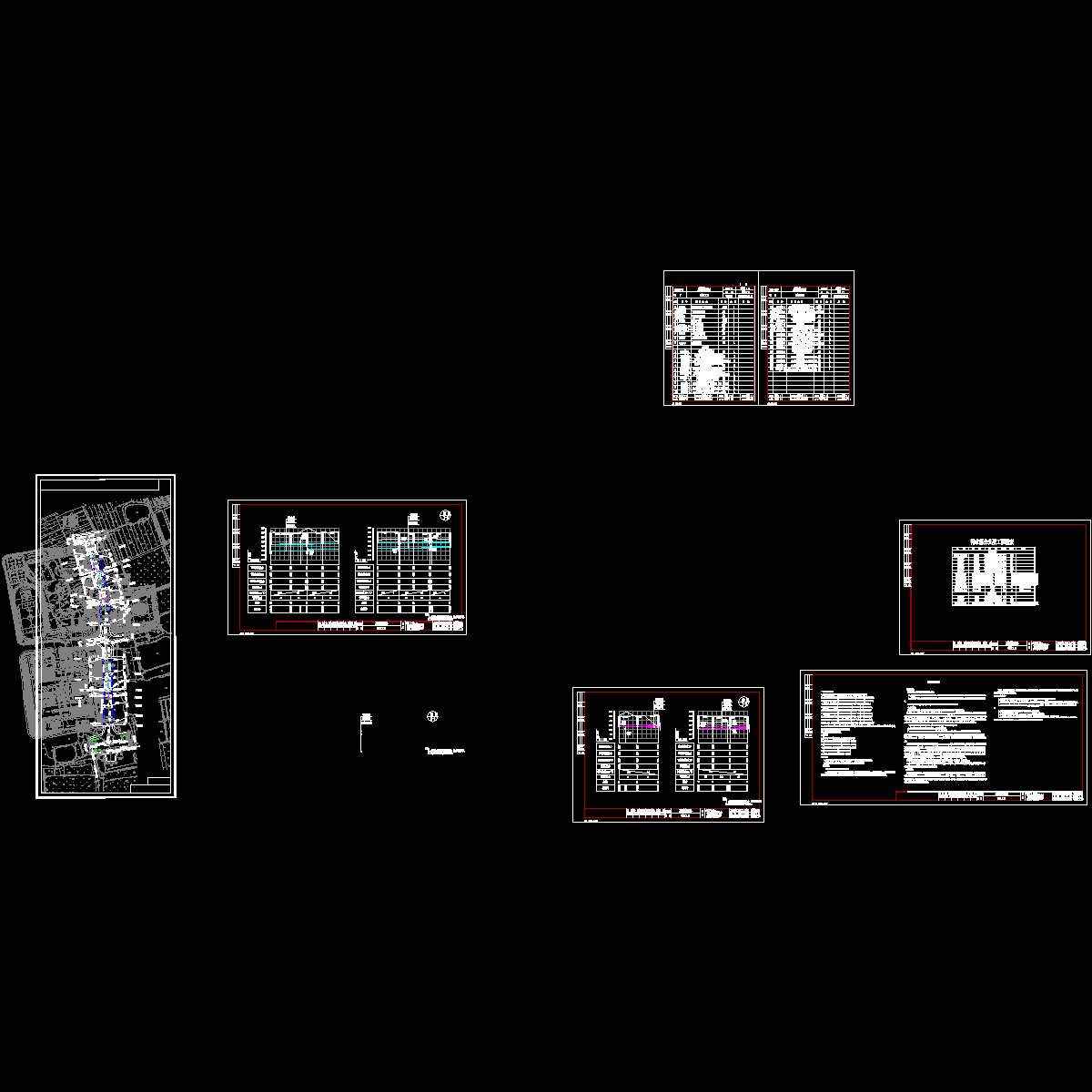

  • 1兴幼路平面.dwg
    1兴幼路平面.dwg
  • 井筒配筋图.dwg
    井筒配筋图.dwg

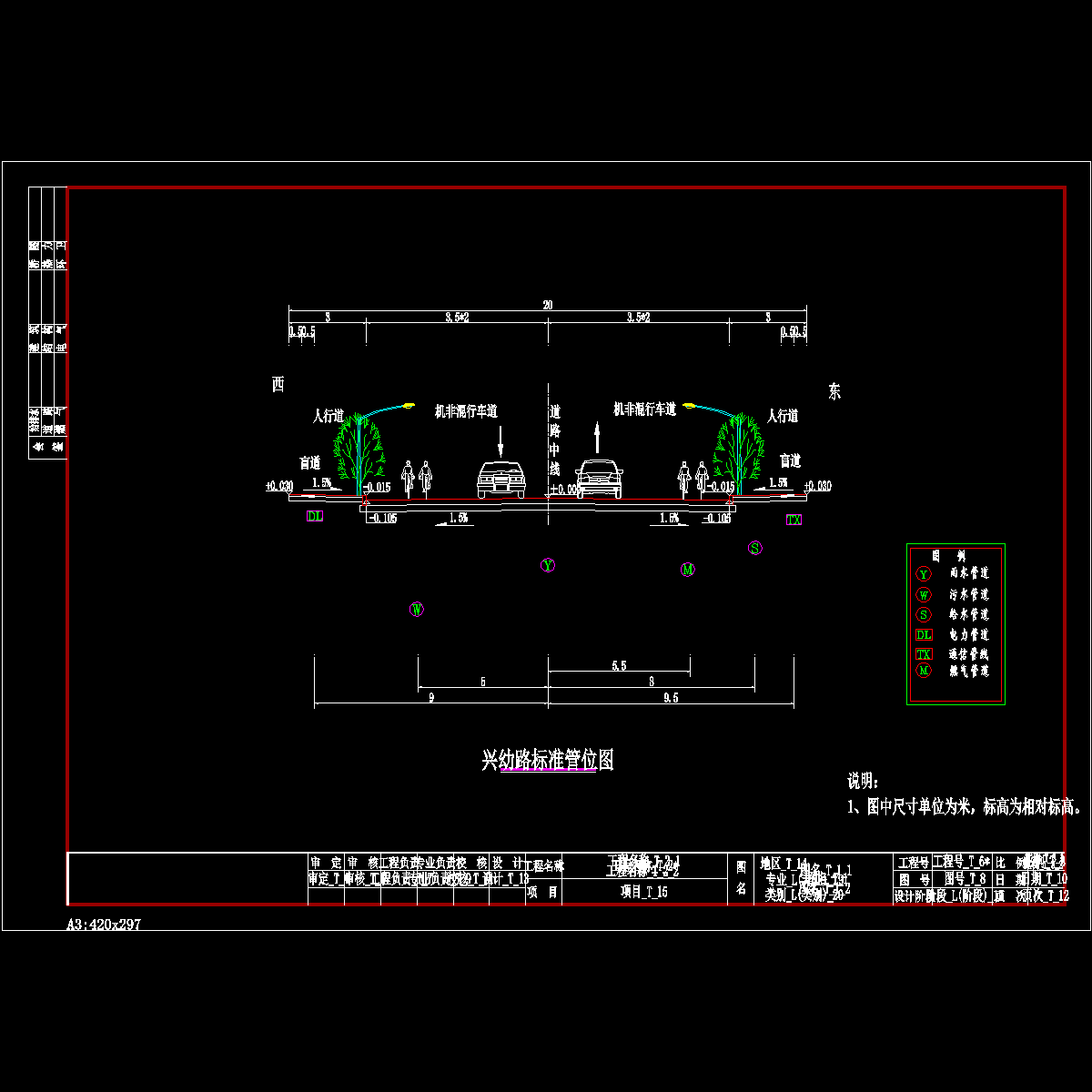

  • 兴幼路管位图.dwg
    兴幼路管位图.dwg
以上是部分截图,请下载附件后查看完整高清内容
