二车道城市支路给排水工程施工图纸设计平面图

附件详情

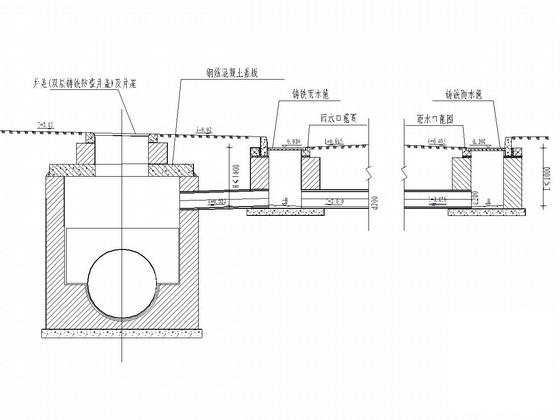

该资料是道路给水管线设计。道路全长447.95m,本道路红线宽度12m,其中车行道7m，两侧人行道各2.5m。给水管线布置于13号路人行道下，距西侧人行道边线2m，污水管线布置于人行道下（道路东侧），距人行道边线1.0m。 给水管材为PE100聚乙烯给水塑料管，管道公称压力1.6mpa。管道接口采用热熔连接，连接需要的润滑剂等辅助材料，宜由管材供应厂家配套供应。管道采用开槽法施工。当土（石）方用机械开挖时，应保留0.2m应用人工清槽，不得超挖，如果超挖应进行地基处理。有地下水时，应进行施工降水以保证干槽施工，当降水不利地基被扰动应进行地基处理。 ...... 该项目采用雨污分流制排水体制。管道接口采用砂石基础的承插式连接，橡胶圈接口。雨水口连接管采用中粗砂基础。 ......
共28张图，。
