城市支路道路工程及排水工程施工大样图设计纵断图

附件详情

  • 说明书
  • 道路平面图
  • 道路纵断图
  • 标准横断面图
  • 无障碍设计
  • 交叉口竖向布置图
  • 土方横断图
  • 排水平面图
  • 雨水纵断面图
  • 污水纵断面图
  • 窨井详图
  • 双向砼搅拌桩处理图
  • 工程责任牌大样图

附件详情

道路长度为478.04m,按城市支路设计,设计车速为30Km/h,道路交通量达到饱和状态时的设计年限为10年。道路路面结构达到临界状态的设计年限为10年。
……
沥青面层下机动车道为20cm厚水泥稳定碎石上基层+20cm厚水泥稳定碎石下基层,稳定层基层7天无侧限抗压强度3.5Mpa,压实度98%(重型压实标准,下同);稳定层底基层7天无侧限抗压强度为2.5 Mpa,压实度为97%。
水泥稳定层下机动车道为厚80cm有一定级配的塘渣垫层,压实度95%(重型压实标准,下同)控制弯沉值为2.3mm。
……
雨水口与窨井的连接管分别采用Φ500、Φ300管,雨、污水预留管分别采用Φ500、Φ300,雨水横管i≥1%。雨、污水预留管均留出红线外2m,预留管坡度均采用i=0.3%。所有预留管管口均做预留井。
所有井盖(箅)均采用新型复合材料模压井盖(箅),井盖规格为Φ700mm、水箅规格为400×500mm。车行道中井盖采用D400类型,红线外及绿化带内井盖采用B125类型,井箅受压能力应大于130KN。
所有管道覆土厚度应保证大于0.7m,如无法保证则另外采取加固处理。雨、污水管交叉如标高有冲突,在保证覆土厚度条件下,可以适当调整横管标高。
污水井一般均为流槽式;雨水井为部分落底式。
……
共47张,。

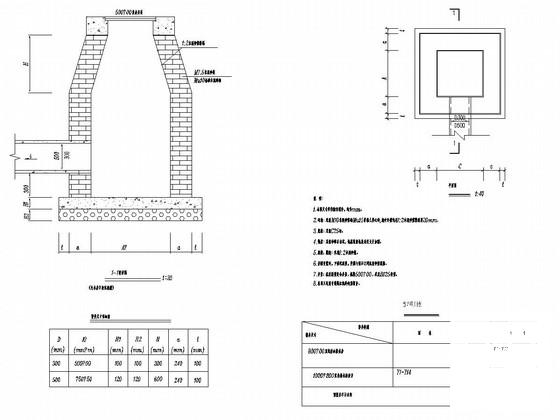

雨污水预留井大样图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 道路工程施工设计 - 1

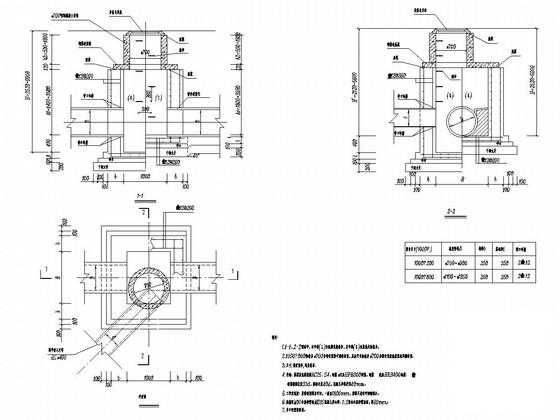

    道路工程施工设计 - 1
  • 道路工程施工设计 - 2
    道路工程施工设计 - 2
以上是部分截图,请下载附件后查看完整高清内容
