城市支路CAD施工图纸设计25张.dwg

附件详情

本道路为城市支路，规划红线25m，设计速度为30km/h。规划横断面为一幅路型式，行车道宽19m，行车道两侧绿化带各宽为1.5m，两侧人行步道各宽为1.5m，人行道外两侧绿化带宽4m。
……

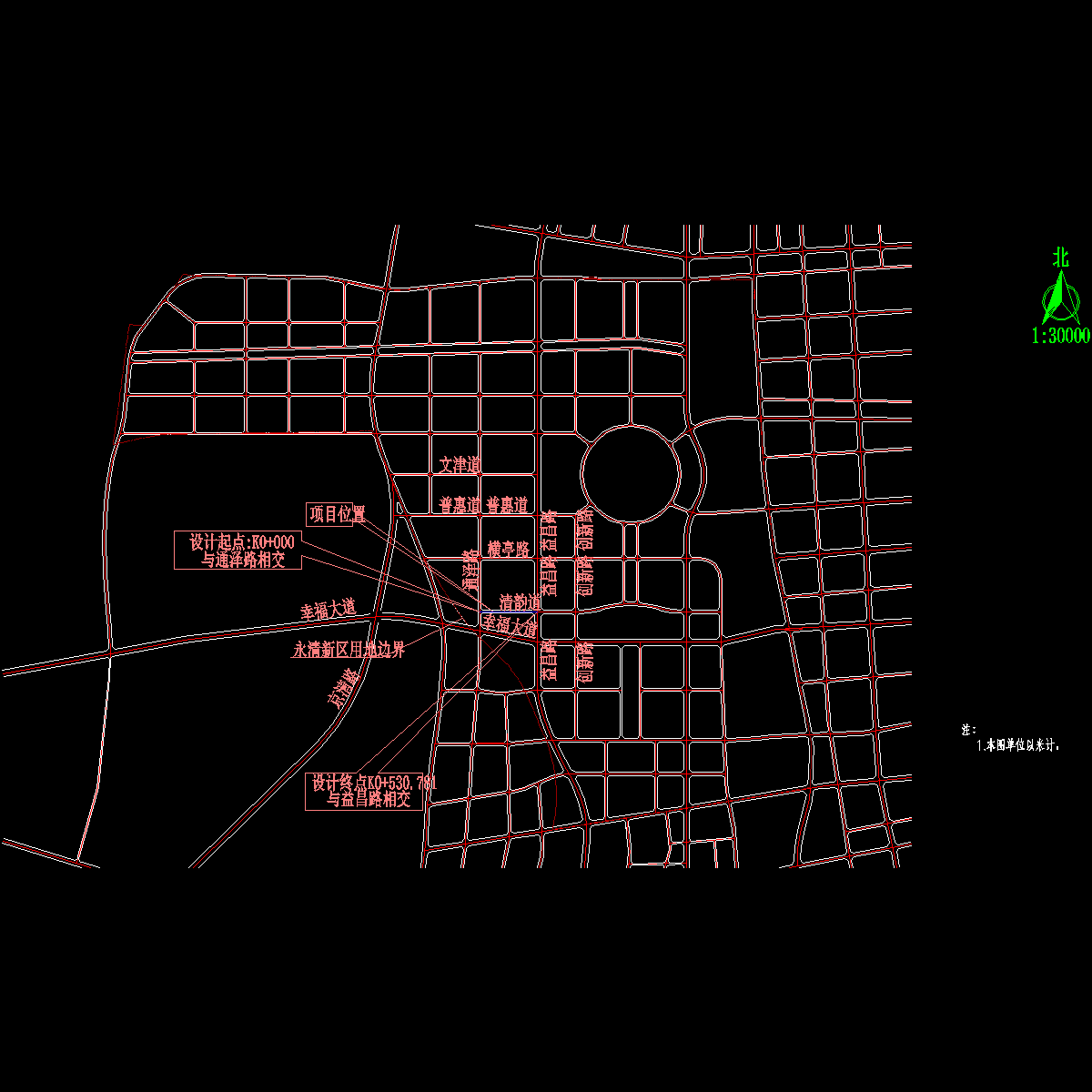

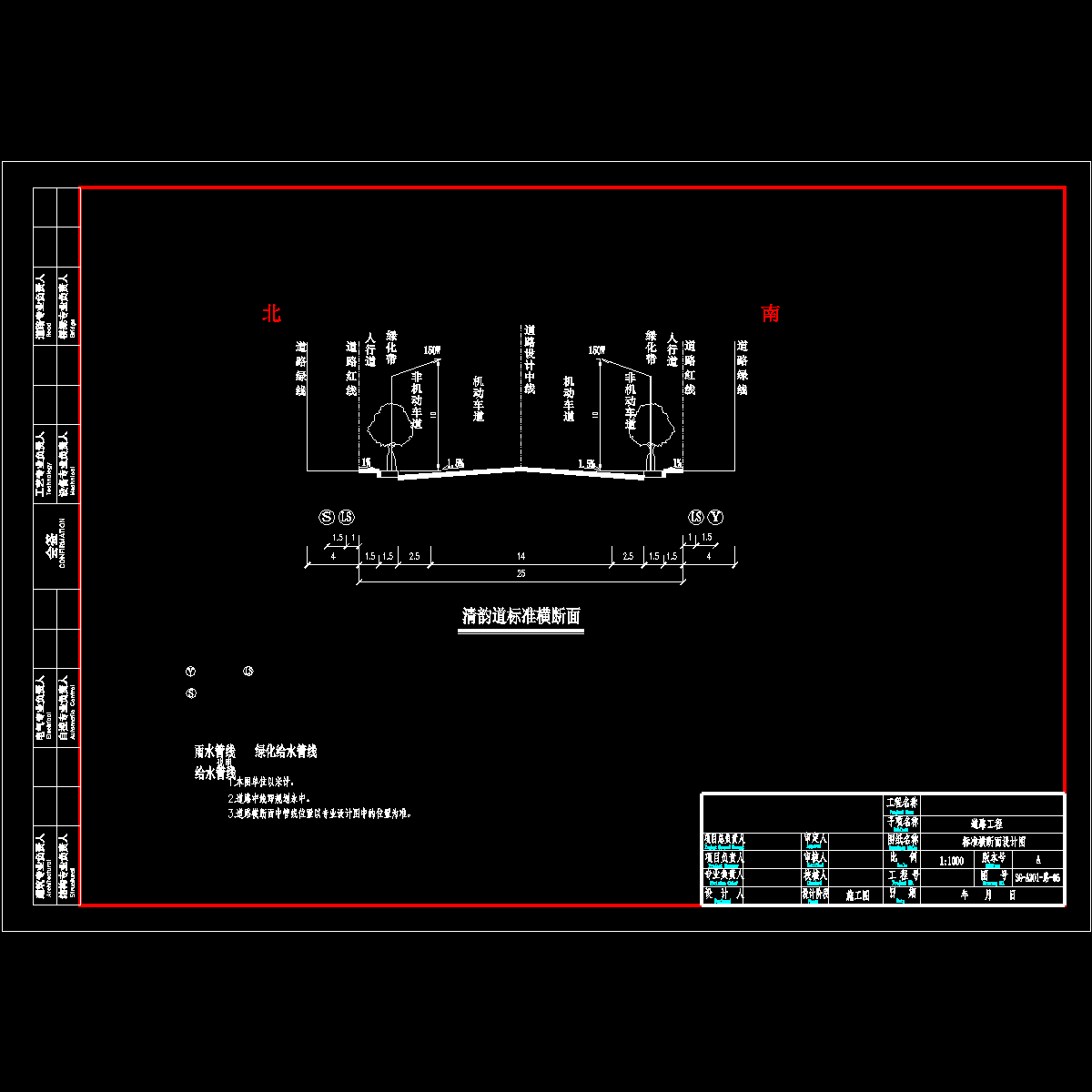

横断面为一幅路型式，具体如下：4m（绿化带） 1.5m（人行道） 1.5m（绿化带） 2.5m（非机动车道） 14m（机动车道） 2.5m（非机动车道） 1.5m（绿化带） 1.5m（人行道） 4m（绿化带）。道路路拱采用直线型，车行道横坡为双向坡，坡度为1.5%，人行道横坡为1.0%，人行道横坡向车行道方向，具体详见标准横断面设计图。
……
该项目道路路面为沥青砼路面结构，结构厚度结合当地地质条件、满足道路等级、考虑开发区内重车通行、满足防冻厚度要求确定。沥青混凝土路面设计基准期为10年，标准轴载BZZ-100，土基回弹模量E0设计值为20MPa。土基顶面设计弯沉值为310.5(1/100mm)。
……

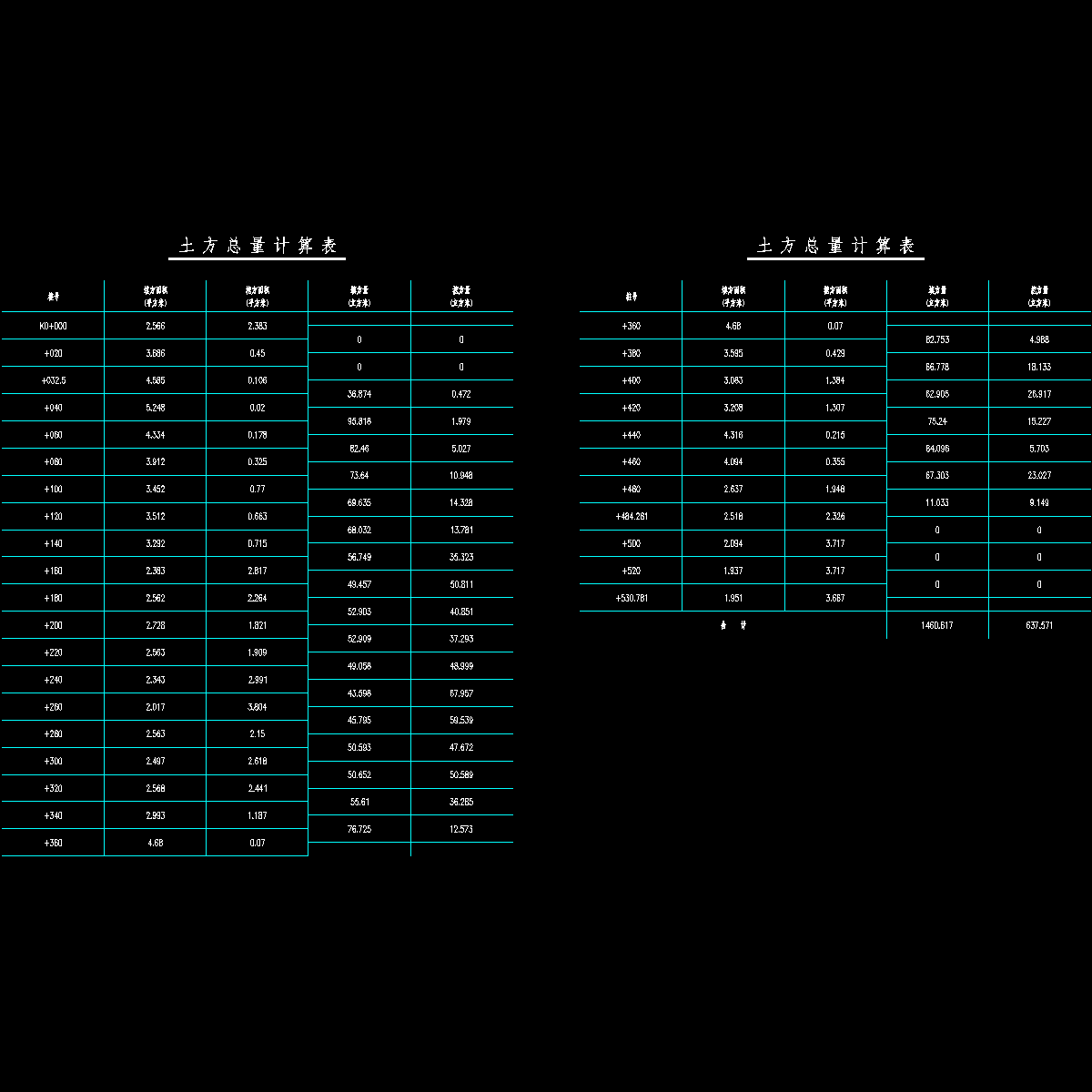

共25张，编制于近代年。
