V型活性炭滤池完整CAD施工大样图.dwg

一、设计范围

该资料范围为水厂活性炭滤池构筑物的水处理工艺过程、以及活性炭滤池的反冲洗气洗和反冲洗水洗的装置的布置。

二、工艺概况

1本图尺寸单位:高程以米计,其余均以毫米计,采用1956年黄海高程系。

2活性炭处理单元共设计四个活性炭滤池,每个活性炭滤池分成两格,其中有两个滤池的平面面积为5626平方米,长X宽为

97mX58m,另两个滤池的平面面积分别为5141平方米和5432平方米,长X宽分别为97mX53m和97mX56m,池体的深均为4.8 m。池体分为地上地下两部分,地上部分高度为3.4m,地下高度为1.4 m.

3活性炭滤池的进水来自臭氧接触池处理后的水,管径为DN900,管中心标高为2.5 m.。水先进入活性炭滤池的进水,渠通过闸板阀(0.4 mX0.4m)的控制,进入V型槽对滤池进行配水。滤料为活性炭,滤料层H=1.5 m,d=1.25mm~2.5mm, 不均匀系数K8=1.2~1.4,承托层厚度H=150 m m,采用砾石,粒径d=3.0 m m。 经过活性炭滤池过滤的水进入出水渠,经DN900的出水管将虑后水排入清水池。

4反冲洗进气系统:三叶罗茨鼓风机,,P=49.0KPa ,N=75Kw,共两台,一用一备,对活性炭滤池和V型滤池反 冲洗气洗时进行供气。

5反冲洗进水系统:单机立式离心泵,水泵型号250/200--30/4,Q=,670m/ 共三台,两用一备,对活性炭滤池和V型滤池反冲洗水洗时进行供水。反冲洗的滤头为活性炭滤池专用滤头,材质为ABS。

6反冲洗泵房和管沟内分别设置一个集水坑(长X宽X高=8mX8mX10m),集水坑内各自设置一台潜污泵,Q=,7m/h , H=12m ,N= 0.75kw,将活性炭滤池管廊里的污水和反冲洗泵房内部的污水排走,排入附近的污水井里集水坑的盖板采用热镀锌钢格盖板。

7.反冲洗泵房内设置起吊设备,起重机采用单梁悬臂式,型号为JIB CRANES ,起重量为1吨 ,起重高度为7.5m,电动葫芦采用DY系列环链电动葫芦。

8阀门均采用优质的闸阀及蝶阀, 阀门的公称压力为1Mpa,所有阀门均设置标识版(亚克力材质),用以标明阀门的启闭状态。

三、管道系统:

活性炭滤池单元设有进水管道,出水管道,反冲洗水管,反冲洗气管,反冲洗排水管,反冲洗排气管,管廊集水坑排水管。

1活性炭滤池来水接自臭氧接触池出水,埋深2.50,管径为DN900,设计流速 0.76m/s。

2活性炭滤池出水自流至请水池Ⅰ,埋深2.50,管径为DN900。

3活性炭滤池反冲洗来水接自活性炭滤池滤后的水,经反冲洗水泵提升,反冲洗进水管管径为DN350,出水管管径为DN350,然后汇入管径为DN500,管道埋深2.89。

4活性炭滤池反冲洗排水接至厂区污泥调节池,埋深1.15,管径为DN700,设计坡度 i=7.7%%%。

5活性炭滤池反冲洗气管,管径为DN300。

6活性炭滤池集水坑排水接至厂区污水井,埋深1.50,管径为DN50。

7. 反冲洗排气管接自底部空间,向上接至厂房空间。

四、图纸展示

大样图

活性炭反冲洗进水管系统图

滤池底部平面图

1.20m标高平面图

2.50m标高平面图

3.40m标高平面图



以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

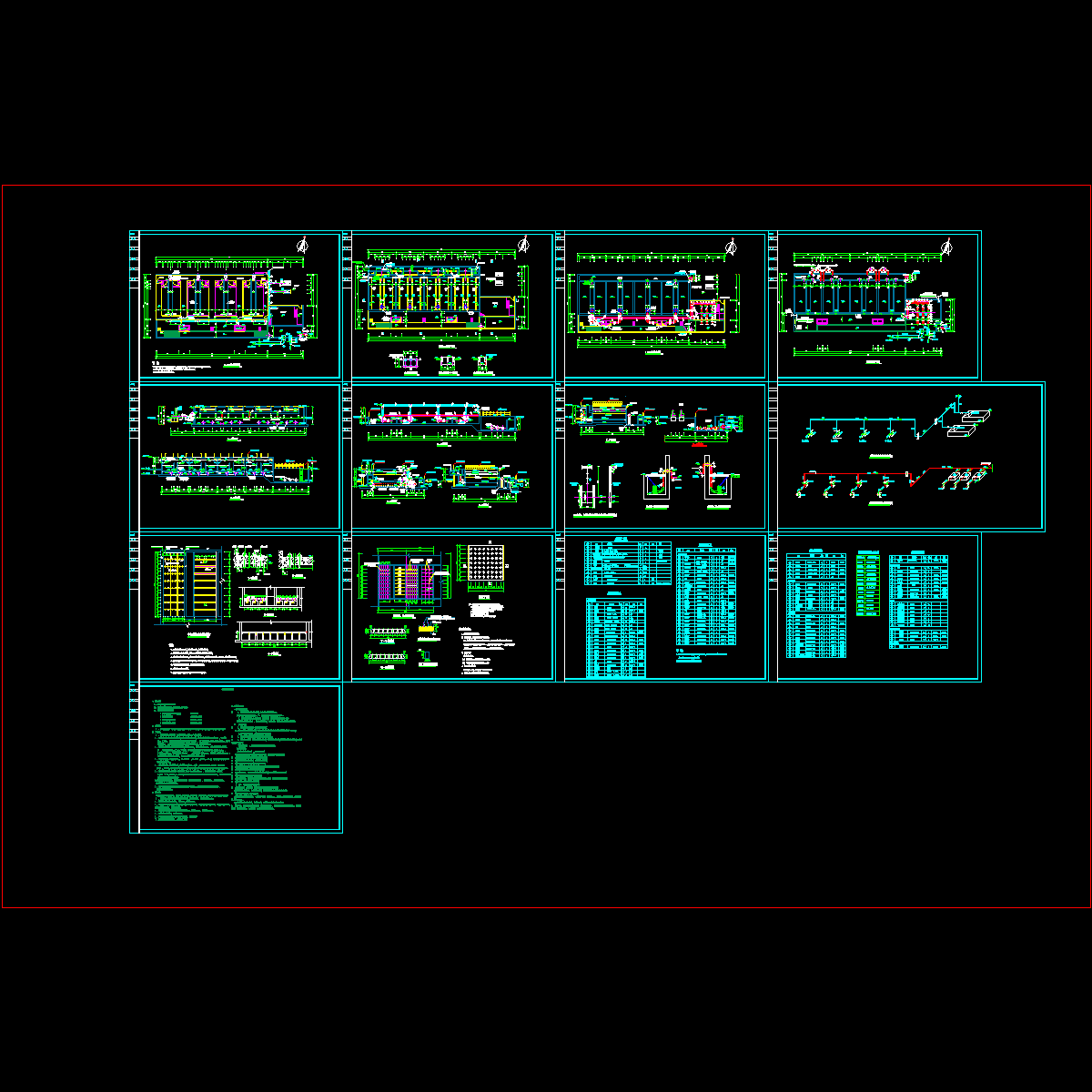

  • V型活性炭滤池完整CAD施工大样图.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
