知名大型污水处理厂V型滤池工艺设计施工图纸(国内顶级设计院)

  • 设计说明:无
  • 类型:污水处理厂
  • 处理技术:过滤
  • 设计阶段:施工图设计
  • 参考图纸:10张以下
  • 规模:10-20万吨/天
  • 图纸年代:近代

附件详情

  • 附件详情
  • V型滤池工艺设计图(一)
  • V型滤池工艺设计图(二)
  • V型滤池工艺设计图(三)
  • V型滤池工艺设计图(四)
  • V型滤池工艺设计图(五)
  • V型滤池工艺设计图(六)
  • V型滤池工艺设计图(七)
  • V型滤池工艺设计图(八)
  • V型滤池工艺设计图(九)

附件详情

该项目位于宁夏,占地195亩,总规模远期10万m3/日,一期5万m3/日,项目概算8700万元。污水处理厂现有处理能力是每天5万吨,扩建改造后,每天的污水处理能力可以达到10万吨。改造工程计划在2013年11月中旬首先完成土建工程,到2014年7月,将完成设备安装,开始试运行,扩建后,还将继续服务北京路以南、兴州街以西、西夏区工业园区以北、宏图路以东范围内的污水收集和处理。
该附件设计范围:V型滤池工艺设计。
编制于2013年,共9张图。

V型滤池工艺设计图(三)

V型滤池工艺设计图(五)

V型滤池工艺设计图(八)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

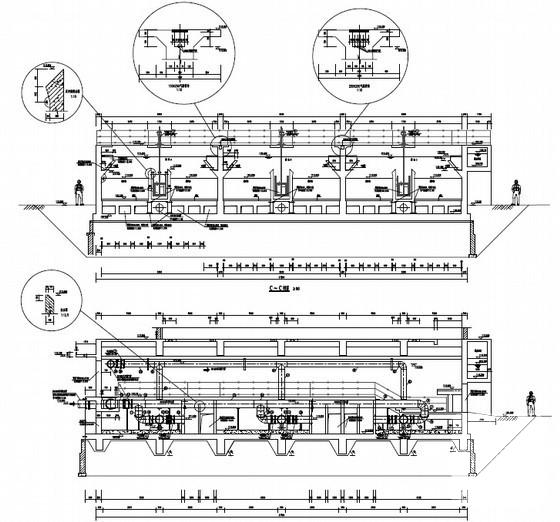

  • 知名大型污水处理厂V型滤池工艺设计施工图纸(国内顶级设计院) - 1
    第 1 张图

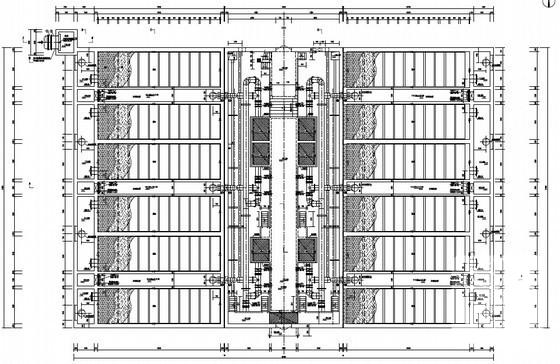

  • 知名大型污水处理厂V型滤池工艺设计施工图纸(国内顶级设计院) - 2
    第 2 张图

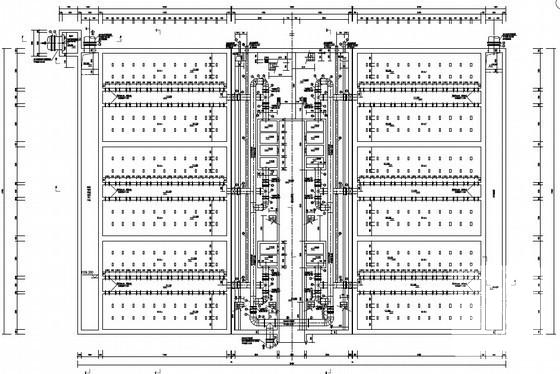

  • 知名大型污水处理厂V型滤池工艺设计施工图纸(国内顶级设计院) - 3
    第 3 张图

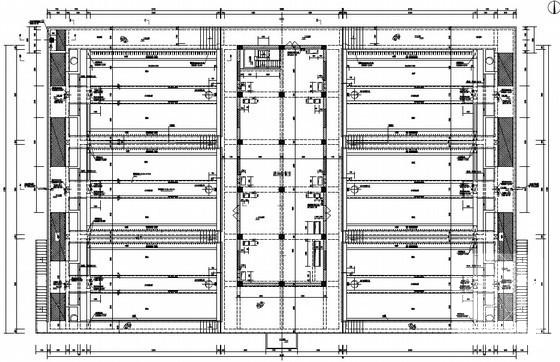

  • 知名大型污水处理厂V型滤池工艺设计施工图纸(国内顶级设计院) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
