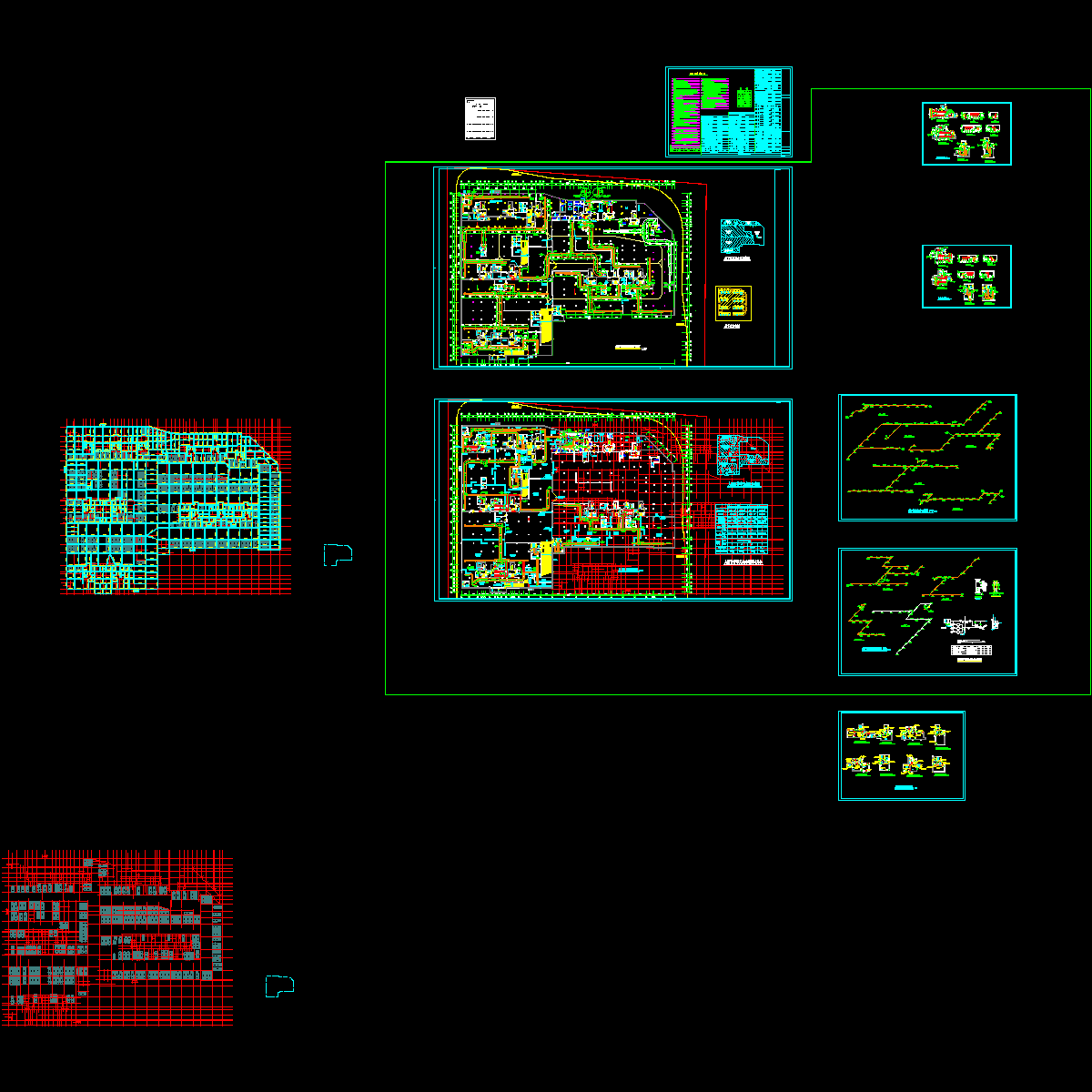

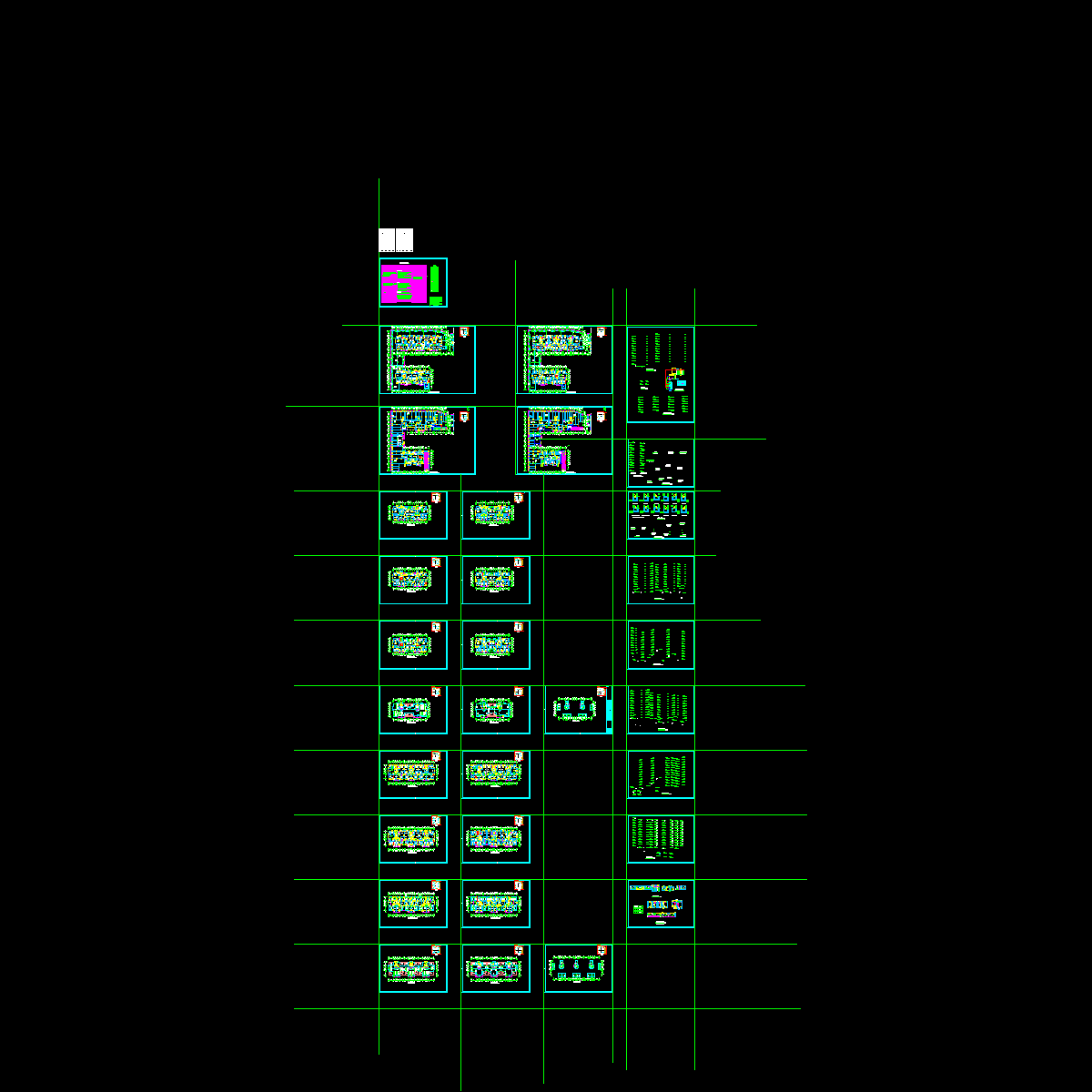

小区住宅完整给排水CAD施工图纸.dwg

附件详情

该工程给水系统分为两个区:一层至六层为低区,由市政管网直接供给。七至十一层为高区，最高日用水量为 12.5m3/d ，采用智能化箱式泵站供水，泵站水箱蓄水量为 18m3 ,高区给水压0.53MPa
(二) 热水系统该工程户内设置热水系统，热源由屋面太阳能集热板提供，系统为集中集热分户水箱的集中式太阳能热水系统。四 消防灭火系统：消火栓系统为环状管网供水系统,采用临时高压制,整个消火栓系统消火栓水压均由地下室....五 自动喷水灭火系统自喷系统为独立供水灭火系统，本楼地下一层、商场及一层农具间按中危险Ⅱ级设置.......六 其他灭火系统：气溶胶灭火系统为独立灭火系统.负责配电室、发电机房灭火,灭火形式为全淹没型。七 污水及雨水排除系统：该项目污水排水系统采用污废分流制，污水排至室外化粪池，废水排至化粪池后市政污水管网。本建筑物屋面雨水为外落水重力流雨水排水系统，雨水及空调冷凝水管道沿墙柱敷设，排至室外雨水井。
