2020年一套医院给排水CAD施工图纸.dwg

2020年武汉市某医院给排水施工图

项目概要：黄家湖专科医院于江夏经济开发区大桥现代产业园柏木岭村，北临军运路、南临强军路、西临黄家湖东路、东临黄家湖大道。总用地面积为298481平方米。现有建筑包括餐厅、特种车辆停车区、3号停车场区等三大区域。

在运动员餐厅内新建医护人员宿舍，为临时建筑，二层，建筑高度为7m，新建总建筑面积为9291.74m2总床位数为1584床。

在3号停车场区域新建隔离病房，为临时建筑，一层，建筑高度为2.6m，一期新建总建筑面积为301582m，床位数为1000床，二期新建总建筑面积15677m2，床位数为500床。

设计范围：包括该项目红线以内的室内生活给排水、生活热水、内排雨水、消火栓给水系统及建筑灭火器配置设计。

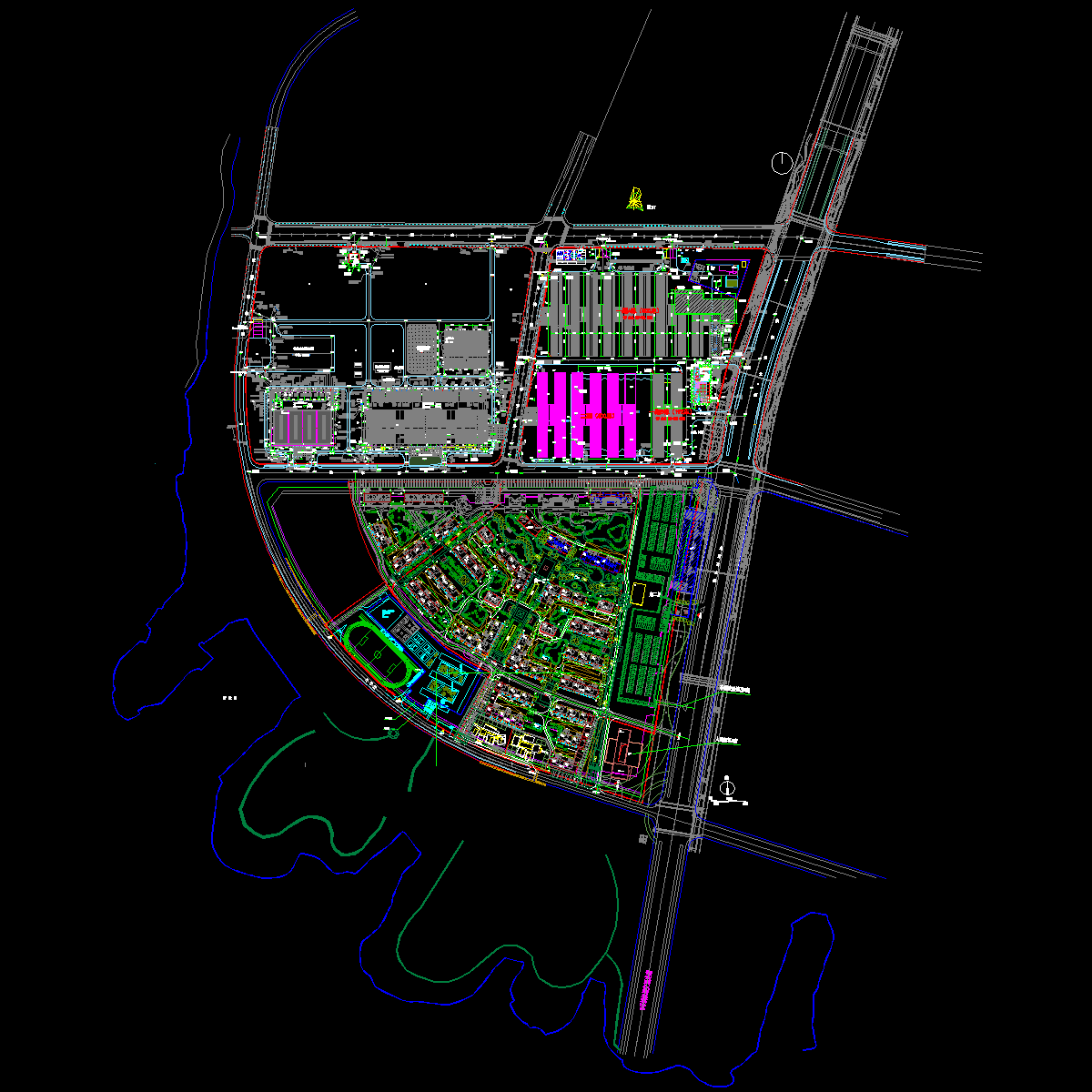

包括该项目红线以内的室外给水、排水、消防管网及小型给水排水构筑物。详见室外给水排水总平面图。

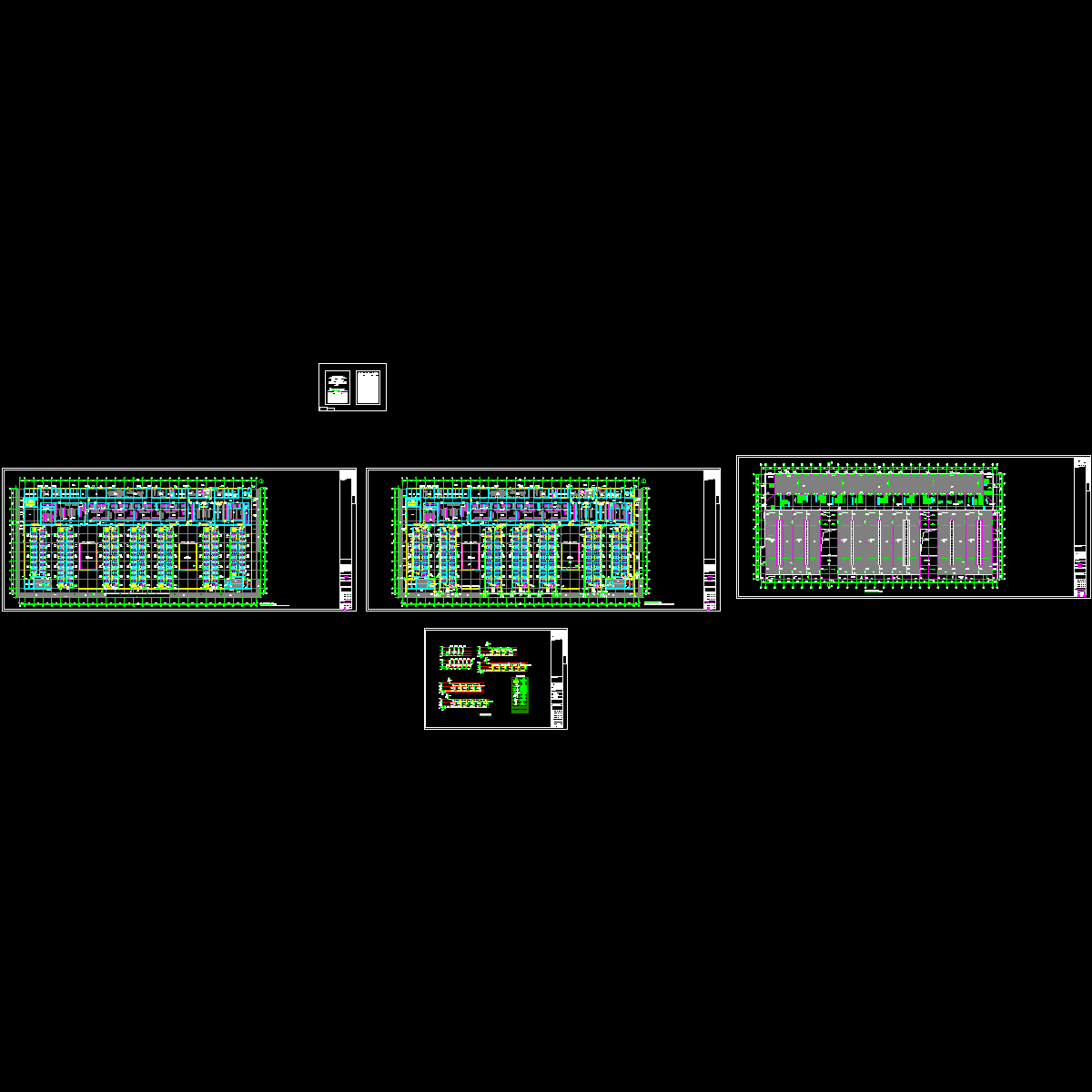

宿舍一层给排水及消防平面图

宿舍二层给排水及消防平面图

病房楼给排水0126_t8_t3-布局1

给排水及消防平面图（二）

加氯间工艺图（三）

加氯间工艺图(一)

宿舍楼给排水系统原理图
