南方医院给排水图纸

附件详情

该项目为医院综合功能楼,其中地上13层,地下一层. ,建筑高度为48.30米,建筑面积约为 13000平方米 .1,给水系统:水源:本楼水源由城市市政管网提供,市政水压范围 0.3MPa。用水量:最大日用水量为 165m /d ,最大时用水量为15m /h 。给水方式:采用分区供水方式.其中下区(一~六层)利用市政水压直接供水. 上区(七到十二层)采用变频泵系统供水. 2,排水系统:生活污水,废水分流。排到室外汇集后,进入医院的污水处理系统.排水管的坡度:d50,i≥0.035;d75,i≥0.025;d110,i≥0.02;d160,i≥0.01;d200,i≥0.008。排水立管转弯及排水立管与排出管连接管应采用两个45度弯头或采用斜三通连接。排水三通应采用顺水三通或斜三通配件。3、热水系统:选用PP-R热水管,采用热熔连接。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 医院给排水图纸 - 1
    医院给排水图纸 - 1

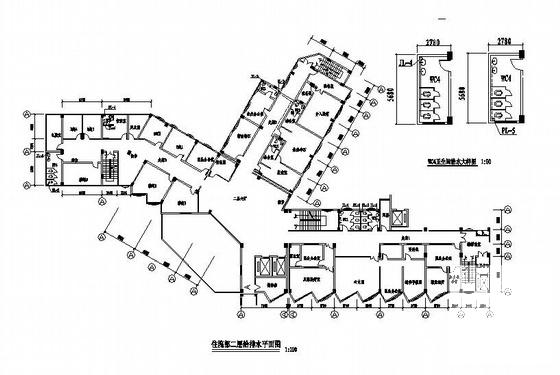

  • 医院给排水图纸 - 2
    医院给排水图纸 - 2
  • 医院给排水图纸 - 3
    医院给排水图纸 - 3
  • 医院给排水图纸 - 4
    医院给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
