城中村改造高层住宅楼电气施工图纸2016

该附件为山西太原城中村改造住宅楼 电气施工图 。

概况：

该项目为山西太原城中村改造项目一期（7#地块）-9号住宅楼。

该项目总建筑面积20378.63m，其中地上19241.16m，地下1137.47m（不含地下二层车库）。地下2层，主楼地上32层，建筑高度99m；裙楼地上二层，建筑高度9m。

该项目地下二层与地库连通，地下一层为设备层，1、2层为商业，主楼3~32层为住宅。 主楼建筑建筑设计结构形式为剪力墙结构，商铺建筑设计结构形式为框架结构，合理使用年限为3类（50年），抗震设防烈度8度。防火设计的建筑分类为一类，其耐火等级为地上一级，地下一级。

设计范围：

低压配电系统；动力配电系统；照明系统；电气火灾监控系统；

防雷保护及其接地；电气设备及配电系统的接地；消防设备电源状态监控系统；

有线电视系统；电话及网络综合布线系统；楼宇可视对讲系统；

闭路电视监控系统；火灾自动报警及消防联动控制系统；消防警报与消防广播系统。

部分图纸摘录：

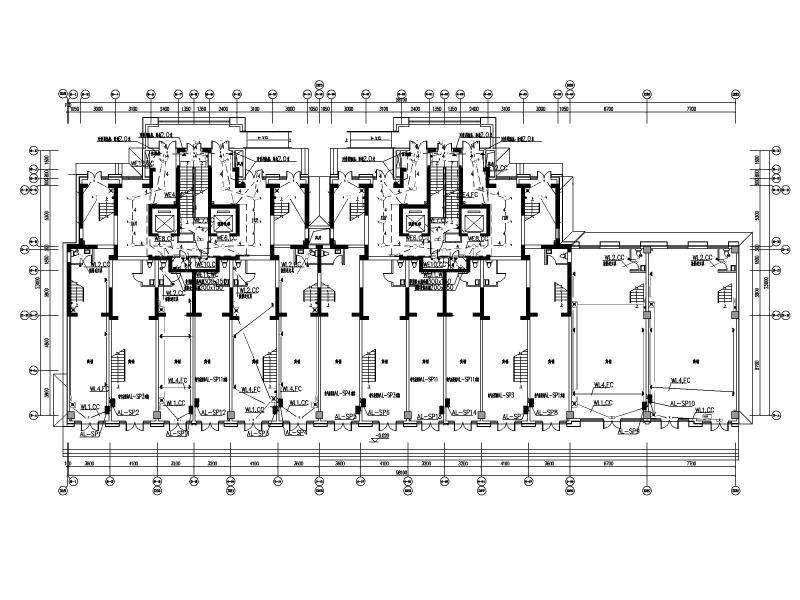

照明平面图

消防弱电平面图

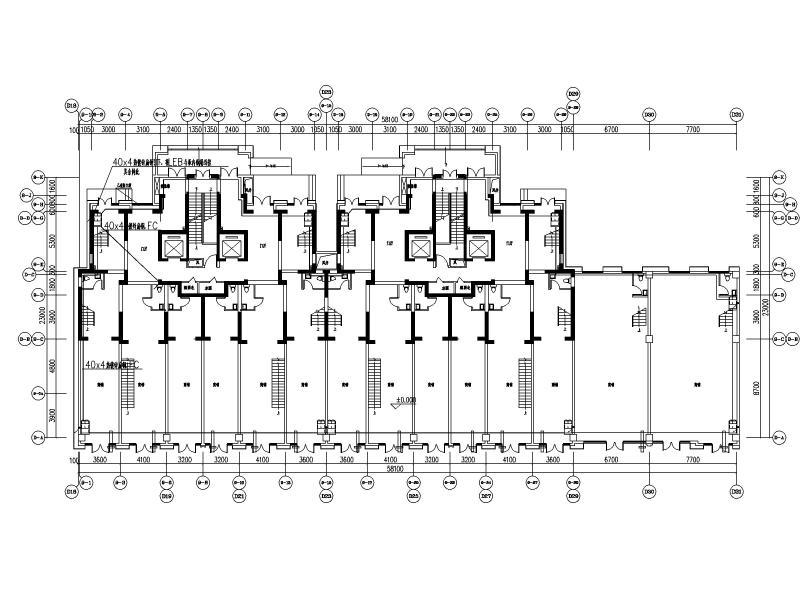

总等电位联结平面图

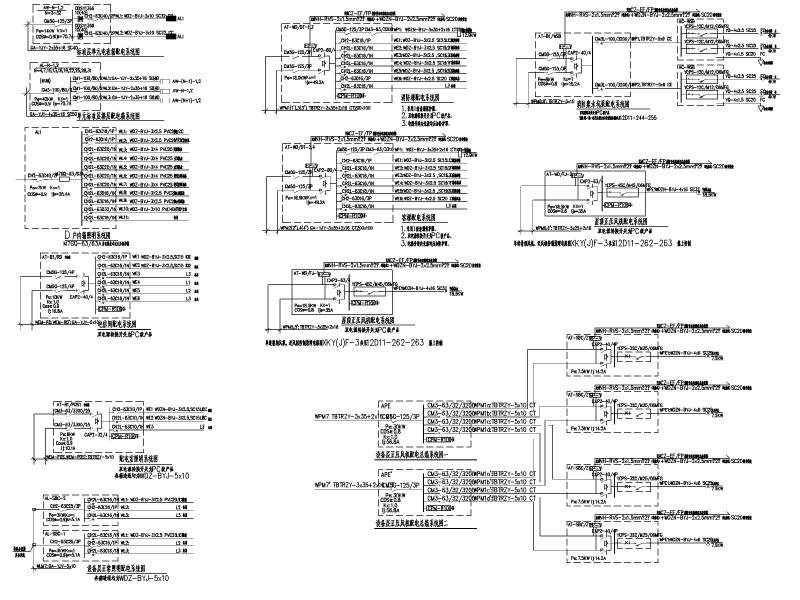

配电系统图

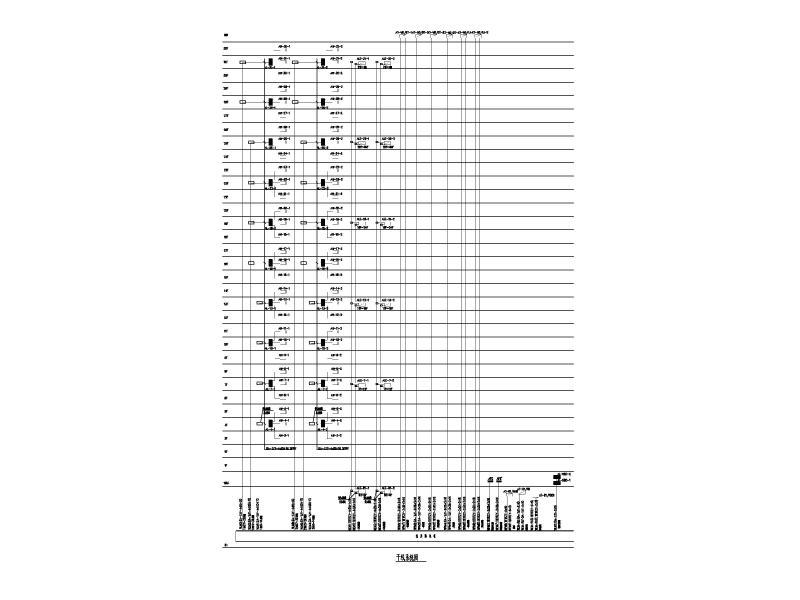

干线系统图

应急照明接线示意图

火灾自动报警及消防联动控制系统图

单元楼宇可视对讲系统图

单元电视系统图

监控系统图
