洋房小区多层住宅楼电气施工图纸2016

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:4497.37平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:其它
  • 节点大样:配电箱
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:山东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:综合布线系统,有线电视和卫星接收系统,其它

该附件为异形柱框架结构住宅楼 电气施工图

概况:
本项目为山东济宁某洋房小区-35#楼。本楼共3个单元,地下一层,地上六层均为住宅,层高3.00米,为多层住宅建筑。本楼建筑高度18.65米,总建筑面积4497.37平方米。建筑设计结构形式为异形柱框架结构,筏板基础。

设计范围:
220/380V配电系统;电气照明、插座系统;建筑物防雷、等电位及接地系统;
综合布线系统;有线电视系统;可视对讲系统; 单元水表暖表远传系统;
能耗监测系统。

部分图纸摘录:

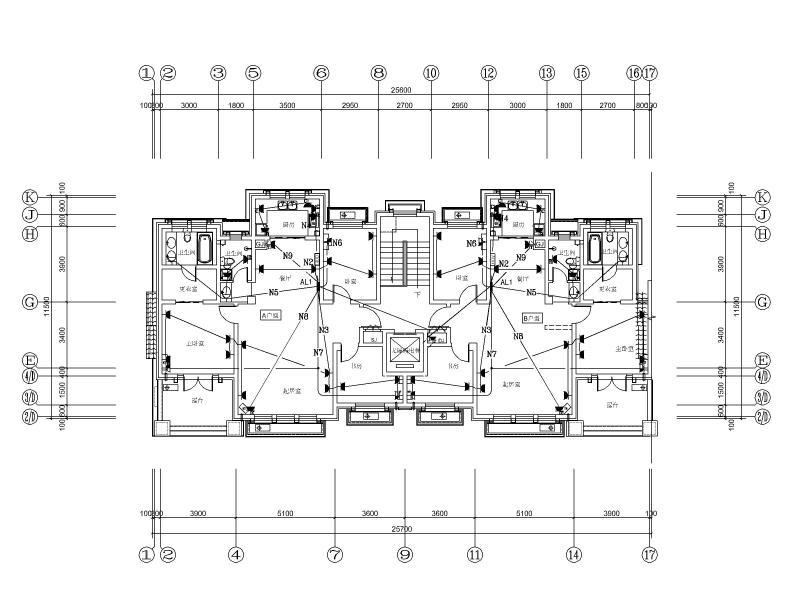

插座平面图

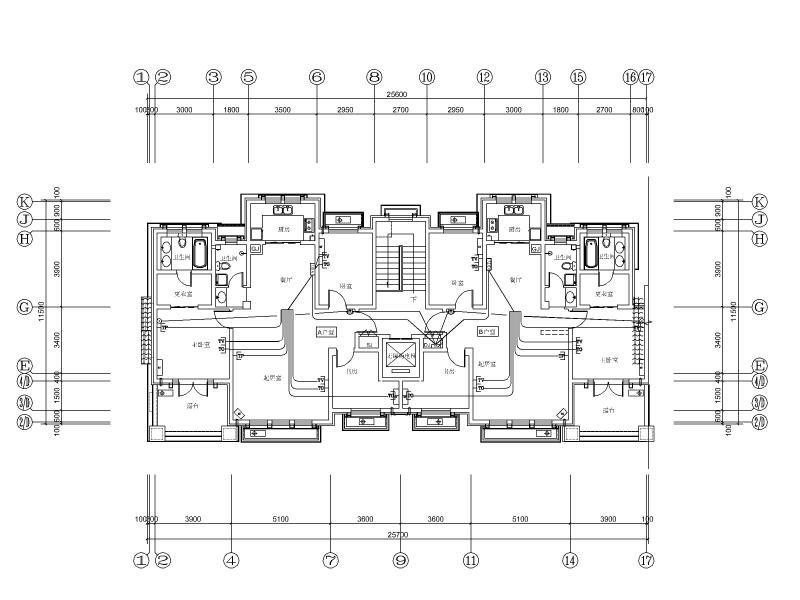

弱电平面图

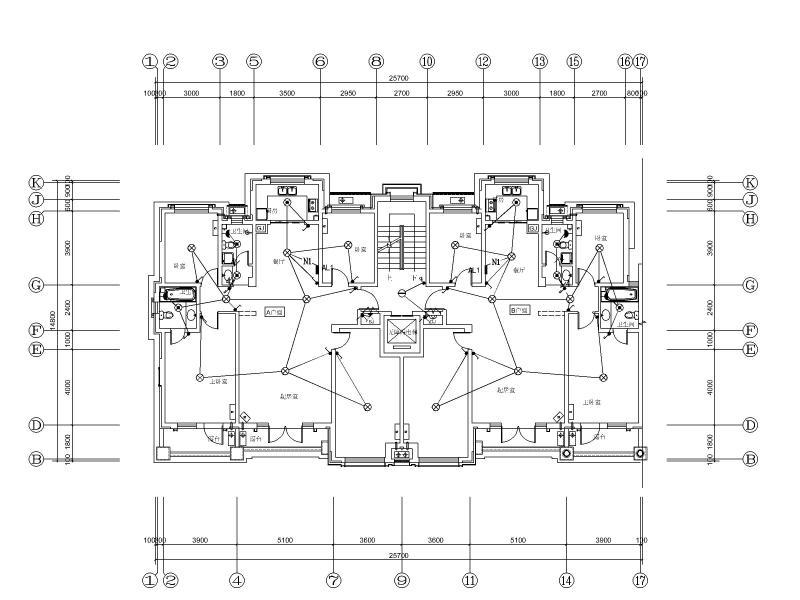

照明平面图

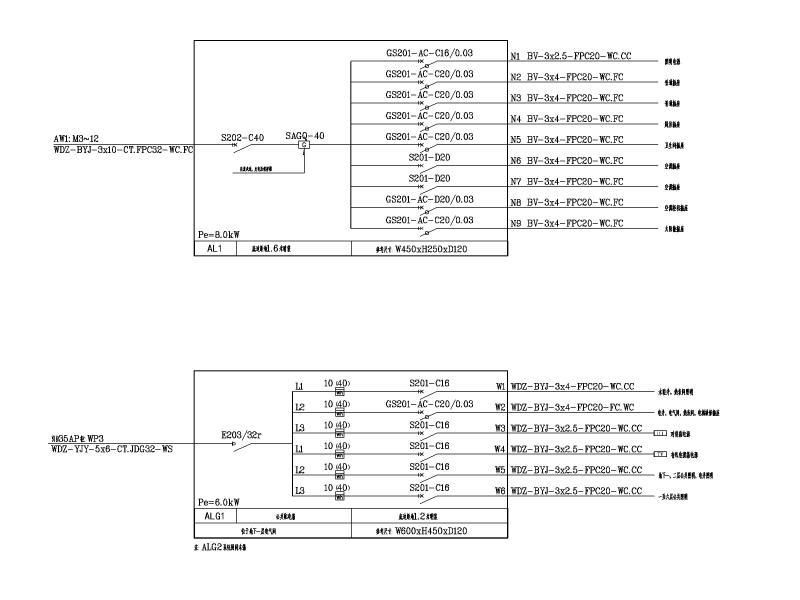

配电箱系统图

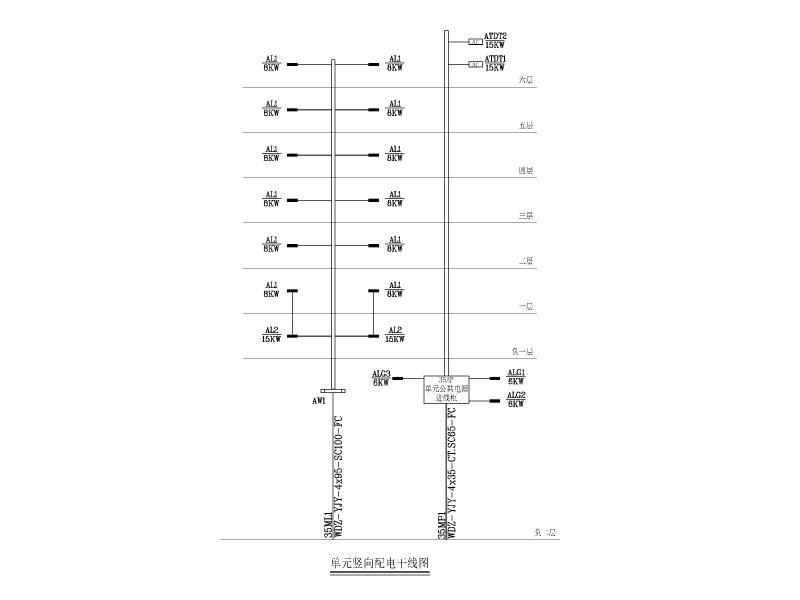

竖向配电干线图



综合布线系统图 单元对讲系统图 单元水表暖表远传系统图
能耗监测系统图
