高层住宅楼电气施工图纸

一、项目概要

该项目总建筑面积为4641m2,地下一层(戊类库房),地上一-十一层为住宅;屋面层为电梯机房。建筑高度为35.7m,本建筑为二类高层建筑。建筑建筑设计结构形式为纯剪结构.

二.设计范围:

低压配电系统照明,防雷接地系统;电话系统;电视系统.宽带系统,门禁系统.

三.220/380V配电系统

1.本建筑为二类高层住宅建筑.

2.负荷分类:二级负荷:应急照明、客梯、排污泵。三级负荷:住宅照明

3.供电电源:该项目从小区箱式变电所引入220/380V电源,供给本楼的动力负荷及照明负荷用电;二级负荷用两路进线电源供电.主备电源分别取自不同箱变。

4.计费: 根据建设单位要求,该项目住户电费采用一户一表制,分层设置电表箱.

5.供电方式: 该项目采用放射式与树干式相结合的供电方式;动力负荷采用放射式供电,住宅用电采用树干式供电。对消防电梯及应急照明等一级负荷采用双电源末端互投。

6.照明配电: 照明、插座均由不同的支路供电;所有插座回路均设漏电断路器保护。该项目仅示出布灯方案,具体各房间的照度标准按国标《建筑 照明设计标准 》执行,建议甲方使用节能灯具以达到各房间的功率密度值要求。

四.设备安装

1.各配电箱安装方式见配电箱系统图标注.

2.住户配电箱为PZ30嵌墙安装.除注明外,开关、插座分别距地1.3m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型面板;有淋浴、浴缸的卫生间内开关、插座须设在2区以外。高度详见图例说明.

3.事故照明灯和疏散指示标志,应设玻璃或其他非燃烧材料制作的保护罩,还应符合现行国家规范《消防安全标志》GB13495和《消防应急灯具》GB17945的有关规定,连续工作时间>30min。消防配电设备应有明显的标志。

五.导线选择及敷设

1.消防动力配电干线选用NH-YJV-1kV聚氯乙烯绝缘、聚氯乙烯护套铜芯阻燃电力电缆;

2.照明干线选用YDF-YJV-0.6/1KV交联聚氯乙烯绝缘铜芯导线.在电缆沟及竖井内敷设.

3.消防动力及应急照明支线选用ZR-BV-500V聚氯乙烯绝缘铜芯阻燃导线;照明支线选用BV-500V聚氯乙烯绝缘铜芯导线,PE线敷设至 照明平面图 中每个灯具备用,平面图中导线根数未标注;所有支线均穿PVC管沿墙及楼板暗敷。

4.消防设备配电线路暗敷时,保护层厚度须大于30mm;明敷时做防火处理。电气竖井内孔洞在设备安装完毕后用防火材料封堵。

5. 金属桥架及支架和引入引出的电缆导管必须接地,具体见GB50303-2000 12.1.1,桥架过建筑物的变形缝应采取补偿措施..桥架穿防火分区的孔洞,其空隙采用防火材料封堵. 消防线路和其它线路一起敷设时,应分别在桥架的两侧布置,中间加防火隔板.所有桥架均为防火保护的封闭式金属桥架.

六、 网络布线系统

1.每户按1根网线考虑.在书房或次卧室设一个计算机插座.

2.由室外引来的数据网线至地下层网络室内的网络设备配线柜,再由配线柜配线给各层的住宅用户.

3. 由室外引入楼内的数据网线选用2芯非屏蔽多模光纤,穿金属管埋地暗敷;由竖井引至各层的线路沿金属桥架在竖井内明敷。从竖井引至各户接线箱及计算机插座的线路采用超五类4对双绞线,穿KBG钢管沿墙及楼板暗敷。

4. 网络设备配线柜在竖井内明装。计算机插座选用RJ45六类型,与网线匹配.底边距地0.3m暗装。

七、图纸展示

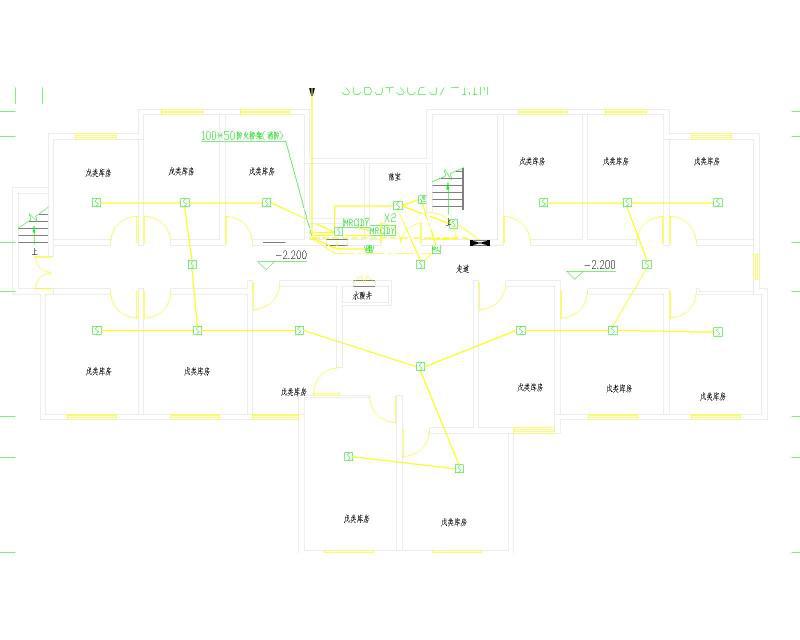

地下室火灾报警平面图

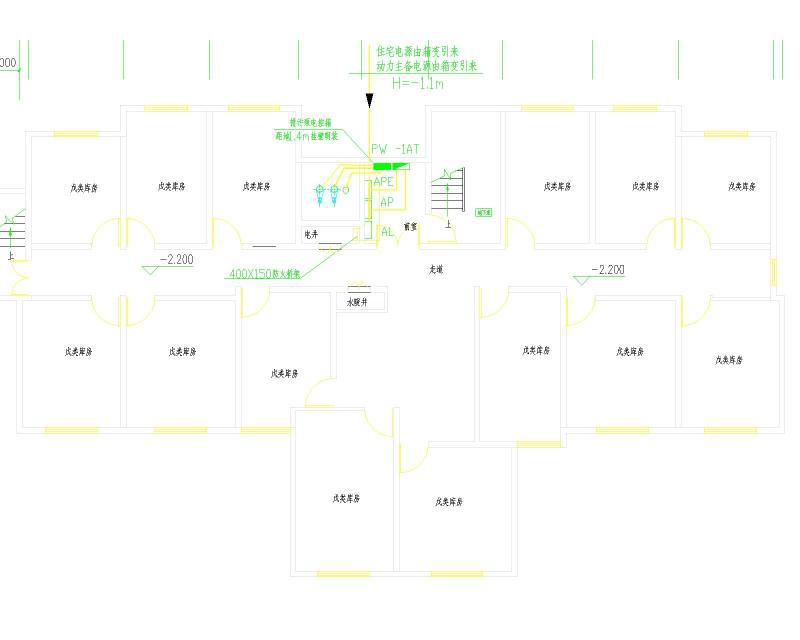

地下室配电平面图

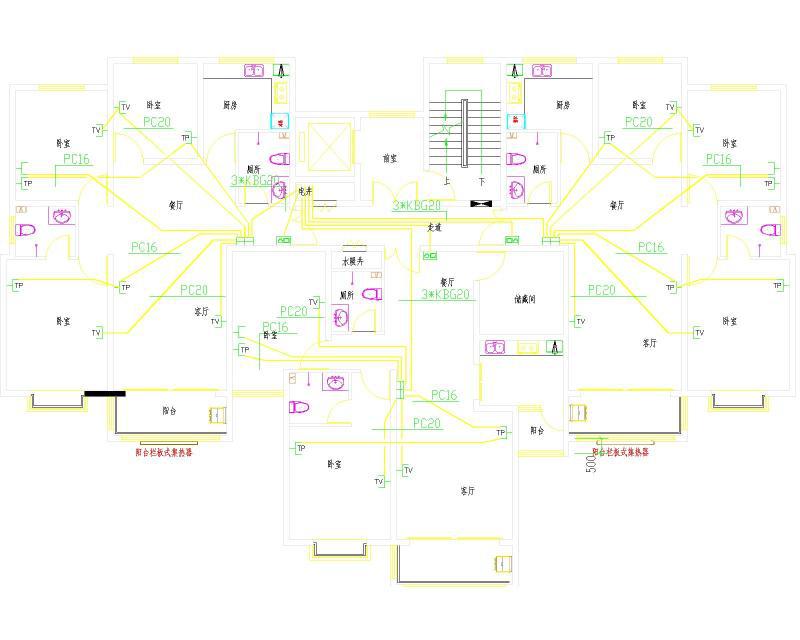

二~十层 弱电平面图

基础接地平面图

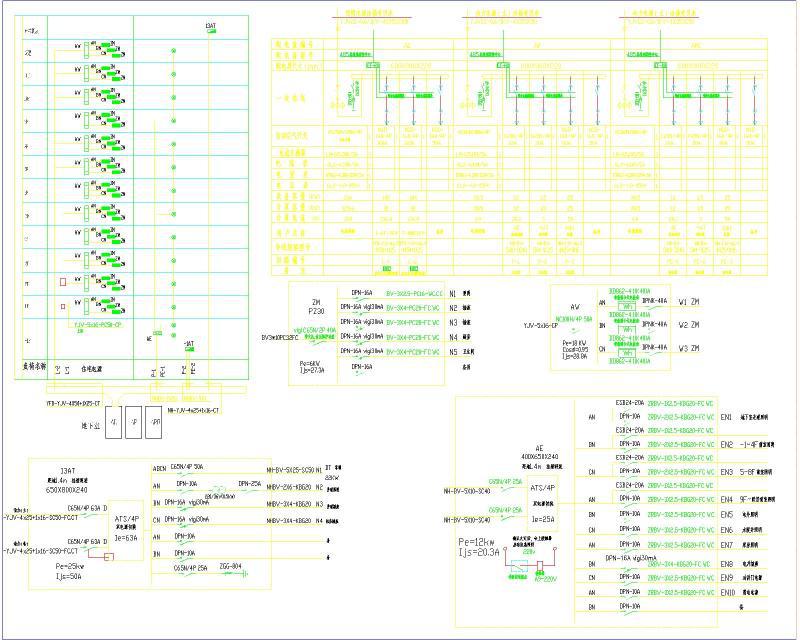

配电干线图

弱电系统图

十一层电气平面图

一~十层电气平面图

一层应急照明平面图

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 高层住宅电气图纸 - 1
    高层住宅电气图纸 - 1
  • 高层住宅电气图纸 - 2
    高层住宅电气图纸 - 2
  • 高层住宅电气图纸 - 3
    高层住宅电气图纸 - 3
  • 高层住宅电气图纸 - 4
    高层住宅电气图纸 - 4
  • 高层住宅电气图纸 - 5
    高层住宅电气图纸 - 5
  • 高层住宅电气图纸 - 6
    高层住宅电气图纸 - 6
  • 高层住宅电气图纸 - 7
    高层住宅电气图纸 - 7
  • 高层住宅电气图纸 - 8
    高层住宅电气图纸 - 8
  • 高层住宅电气图纸 - 9
    高层住宅电气图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
