太古里日式餐厅电气施工图纸2016
-
建筑类别：餐饮
-
建筑高度类型：单层建筑
-
建筑设计结构形式：其他结构
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：三级
-
项目所在地：四川
-
强电设计：供配电系统,电气照明,其它
-
弱电设计：综合布线系统,广播系统,其它
概况：
该项目为成都太古里某日式餐厅。单层建筑。
照明、插座分别有不同的支线路供电，照明、插座为单相三线，插座回路均设剩余
电流断路器保护，动作电流不得大于30mA. 所有游乐场区域照明开关在事务所集中控制。
该项目的干线采用WDZR-YJY型电缆，支线采用WDZR-BYJ无卤阻燃型铜芯导线， 暗敷设导线穿SC热镀锌钢管。
设计范围：
照明、插座系统；综合布线系统；广播系统。
部分图纸摘录：
照明平面图
插座平面图

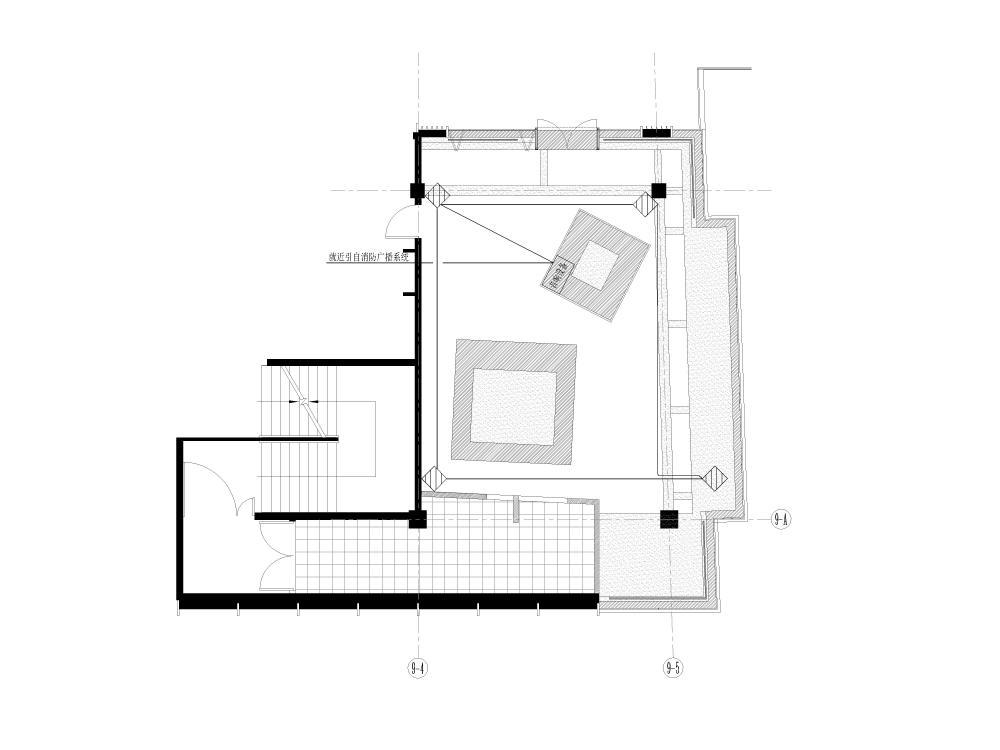

广播平面图

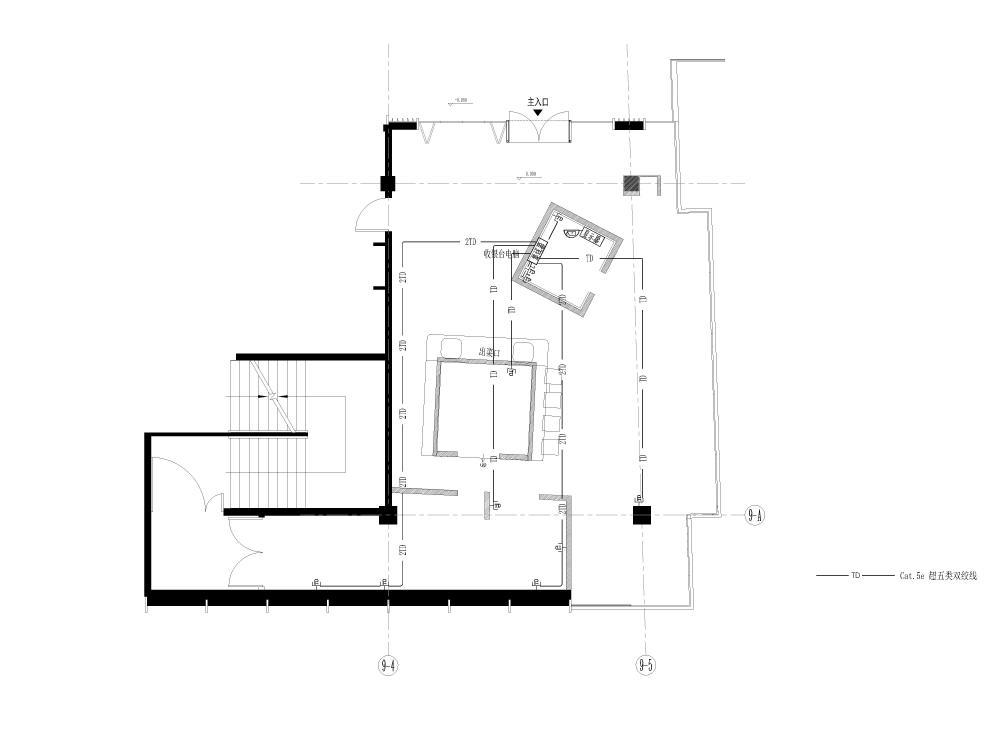

弱电平面图

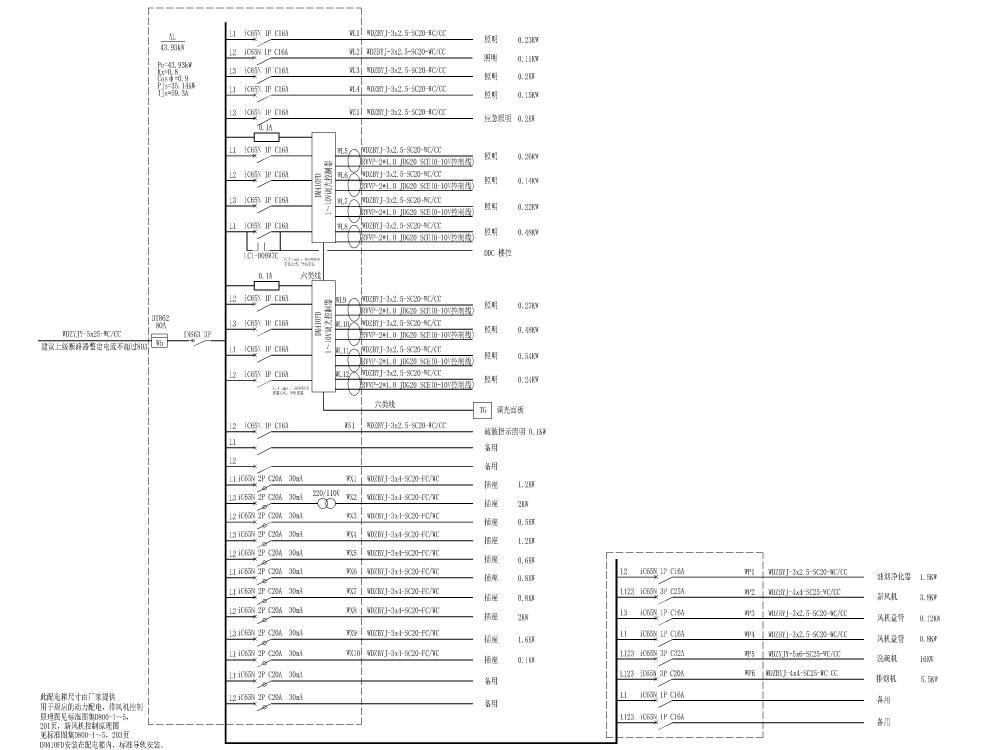

配电箱系统图
综合布线系统图
广播系统图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
餐厅电气施工图纸 - 1 -
餐厅电气施工图纸 - 2 -
餐厅电气施工图纸 - 3 -
餐厅电气施工图纸 - 4 -
餐厅电气施工图纸 - 5 -
餐厅电气施工图纸 - 6 -
餐厅电气施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
