单层排架结构丙类工业仓库施工图纸2017
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：排架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：19张
-
设计年代：近代
该附件是
单层排架结构丙类工业仓库施工图
，出图时间是3月。
建筑概述:该资料属于丙类工业仓库，平面尺寸为108×48米。檐口高度为8米。包含图纸类型2种：结构、建筑。
附件内含：结构设计总说明、基础平面布置图、柱及柱间支撑平面布置图、排架柱结构详图、抗风柱结构详图、围护结构平面布置图、屋面系杆及支撑平面布置图、屋面檩条平面布置图、屋面连接节点详图及构件大样、柱间支撑布置图及屋面钢梁详图、建筑设计说明 、建筑平面图、建筑立面图、建筑剖面图、门窗表及门窗大样...... ，cad格式，共计图纸19张。

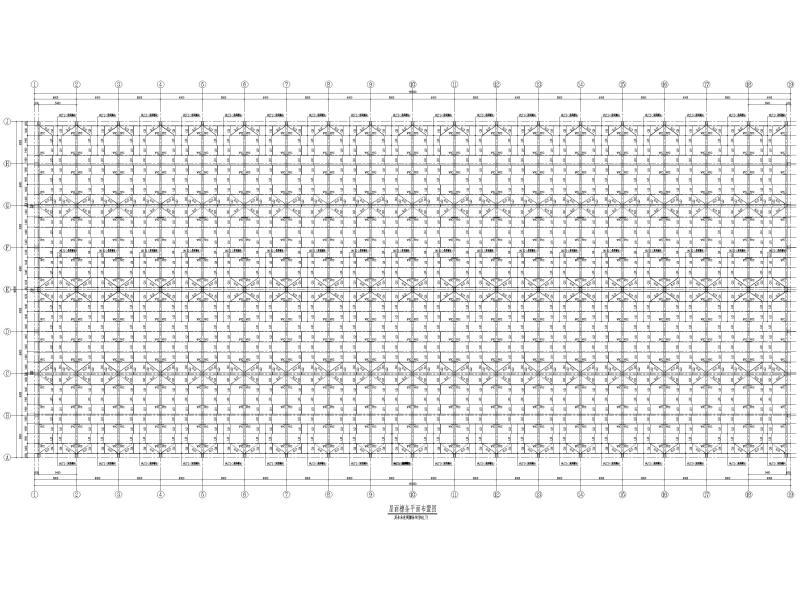

屋面檩条平面布置图

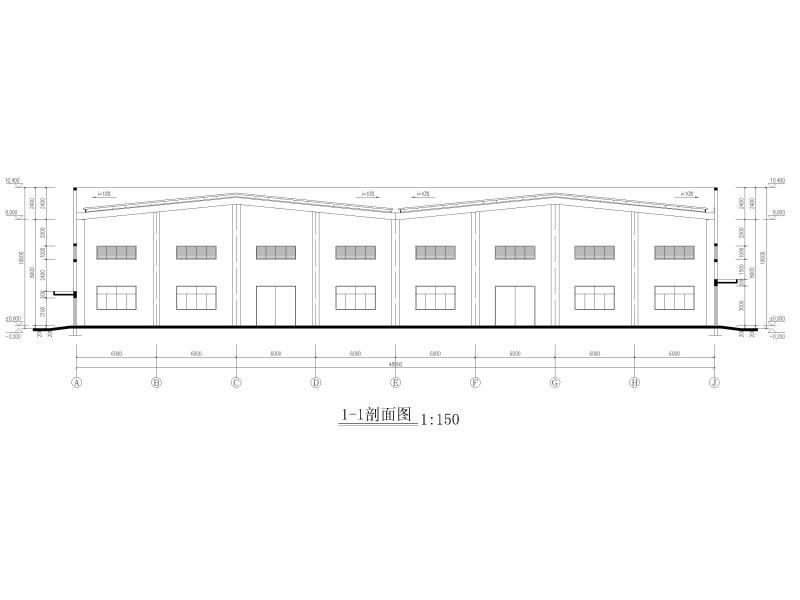

建筑剖面图

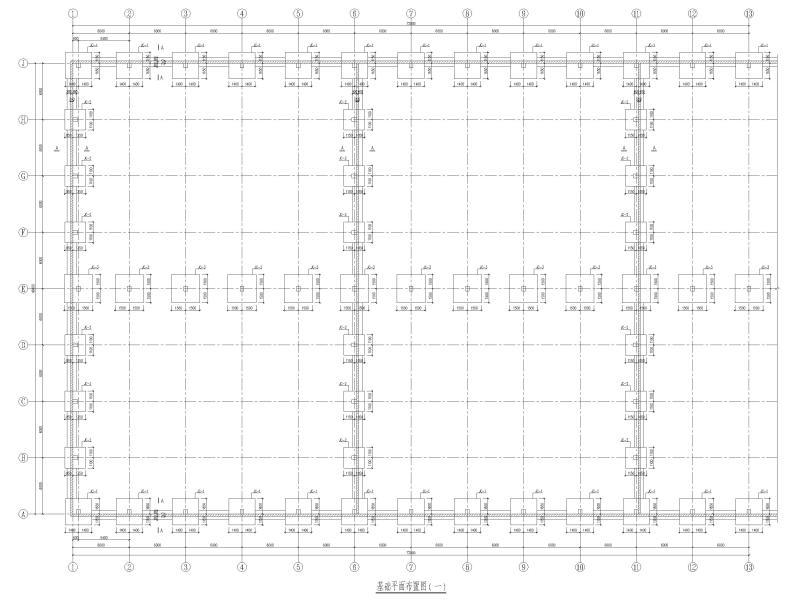

基础平面布置图

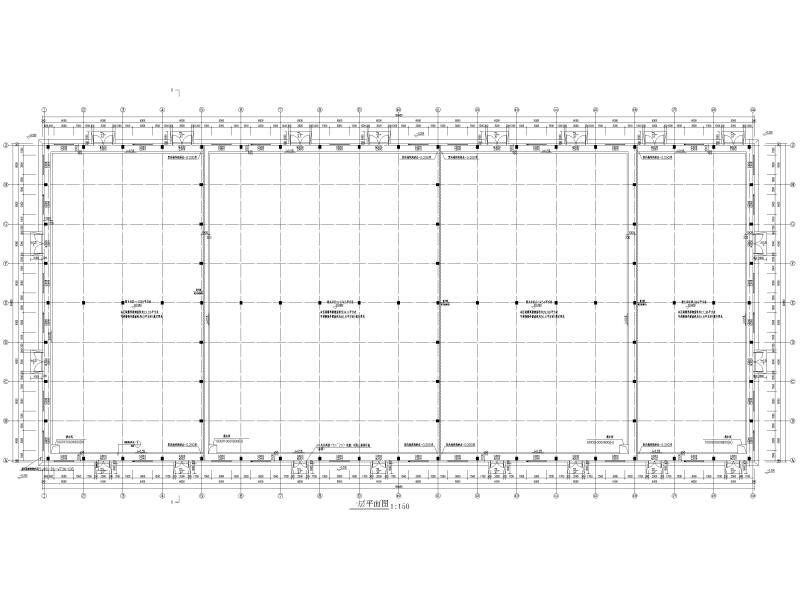

建筑平面图

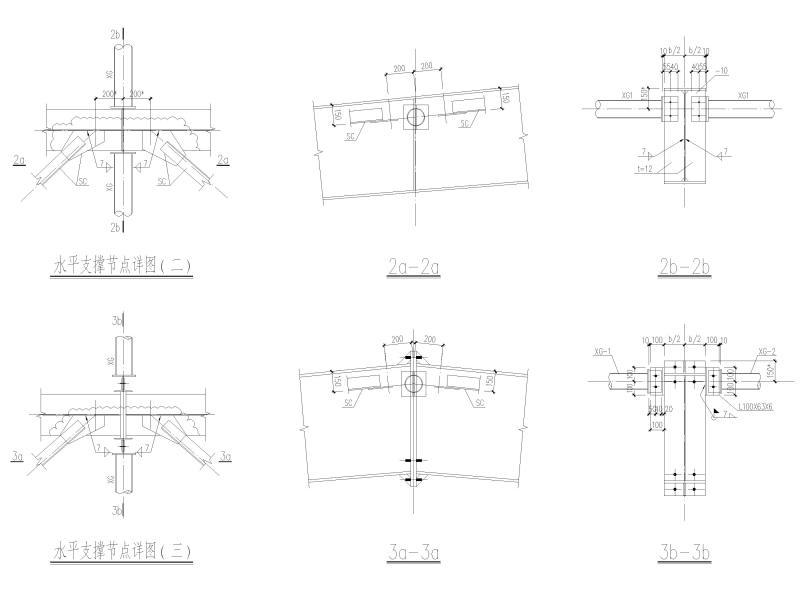

水平支撑节点详图
