钢排架工业厂房结构设计总说明2017

该附件是 钢排架工业厂房结构设计总说明（CAD） ，共有1页，出图时间是。

混凝土主筋保护层以及钢筋连接锚固：

（一）、纵向受力的钢筋，其砼保护层厚度不应小于钢筋的公称直径，且应符合下列规定。

1、按《混凝土结构设计规范》要求，砼构件最外层钢筋的保护层厚度取值如下：

±0.0m以下 基础梁、柱40mm；基础50mm。±0.0m以上 柱25mm。

（二）、纵向受力钢筋的连接：

1、特别注明为轴心受拉及小偏心受拉的构件(如桁架和拱的拉杆、下挂柱)，纵向钢筋不得采用绑扎搭接接头。直接承受动力荷载的结构构件中，应采用机械接头。

2、位于同一连接区段内的受拉钢筋焊接接头百分率不大于50％。搭接接头面积百分率：梁类、板类及墙类构件，不宜大于25%；对柱类构件，不宜大于50％。确有必要增大搭接接头面积百分率时，应经设计认可。

······

内容主要包含：

一、项目概要

二、设计依据

三、主要建筑材料技术指标

四、混凝土主筋保护层以及钢筋连接锚固

五、基础工程

六、上部结构

七、非结构构件

八、钢结构施工要求

九、沉降观测

十、施工注意事项

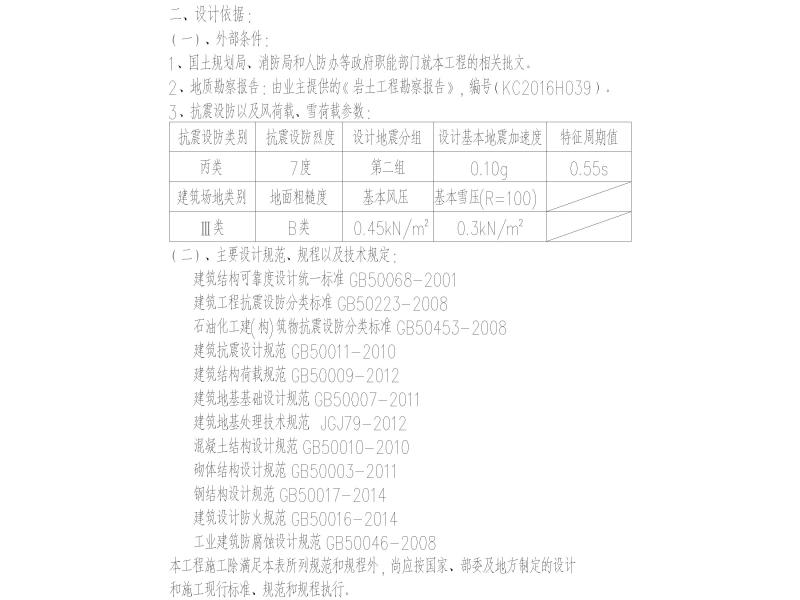

设计依据

沉降观测

非结构构件
