青少年宫增容工程总线路施工图纸

  • 建筑类别:教育
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:防雷接地
  • 项目所在地:湖南
  • 强电设计:供配电系统,配变电所,接地安全,其它


该附件为湖南长沙青少年宫增容工程总线路图纸。

概况:
该项目为湖南省长沙市青少年宫-增容工程。
新建配电间采用10KV双电源供电,一回电源由110KV营盘变电站304间隔10KV新出一回经新设智能环网柜电缆供电,一回电源由110KV营盘变电站346间隔潮宗线303#杆经新立电杆电缆供电(因教育线负荷调整,原教育线三支线改由潮宗线供电,现潮宗线303#杆即为客服方案单教育线303#杆),该项目共新立YB-190/15米水泥电杆一基(P1),新设智能环网柜一台(K1)。

部分图纸摘录:

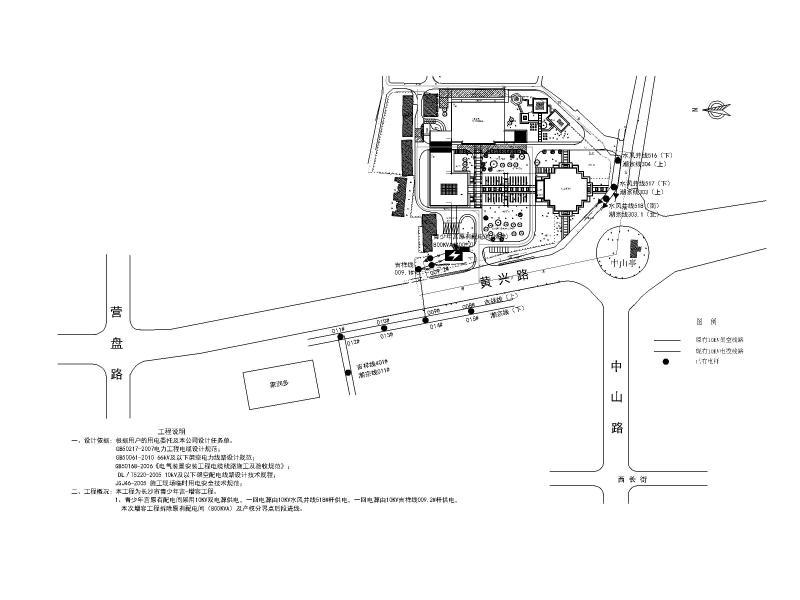

10kV线路平面示意图(增容前)

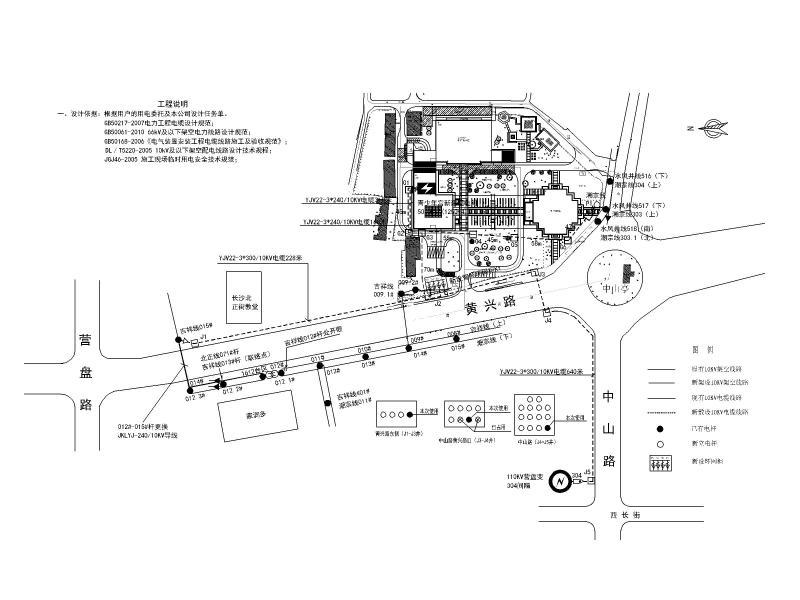

10kV线路平面示意图(增容后 )

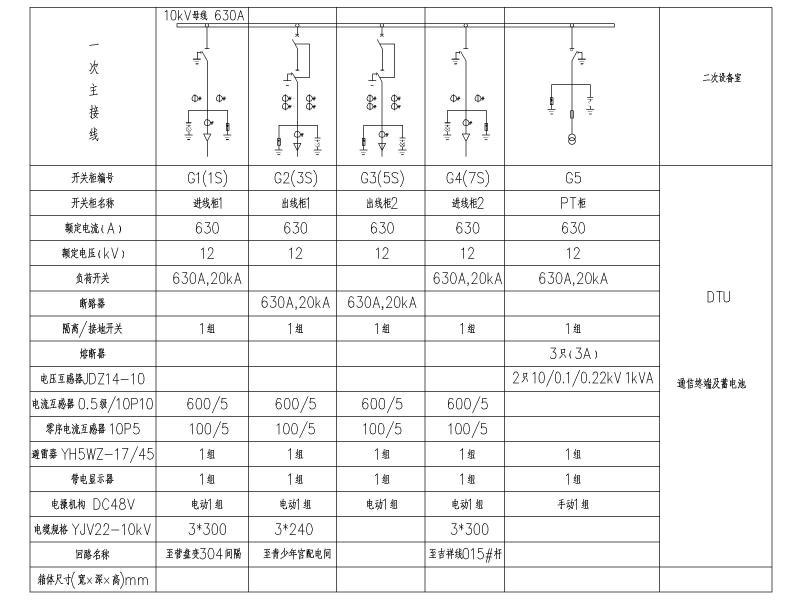

K1环网柜电气一次接线图

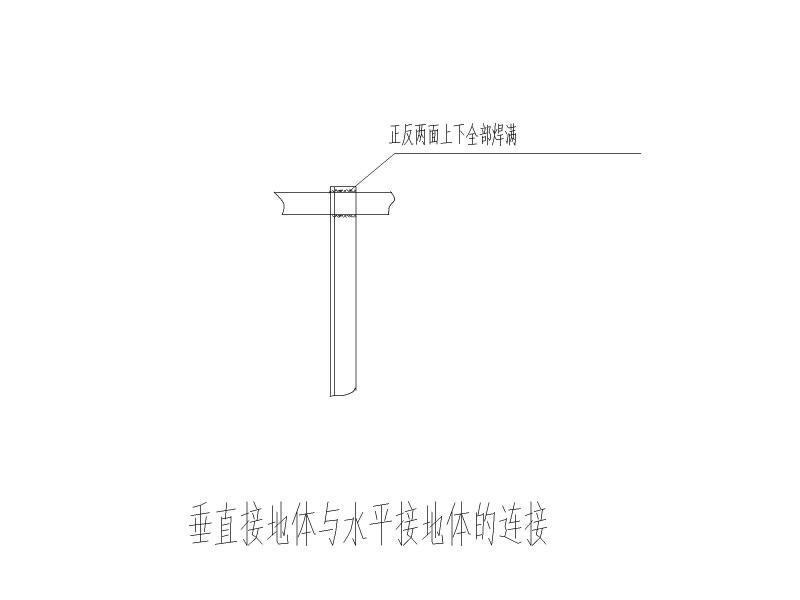

垂直接地体与水平接地体的连接

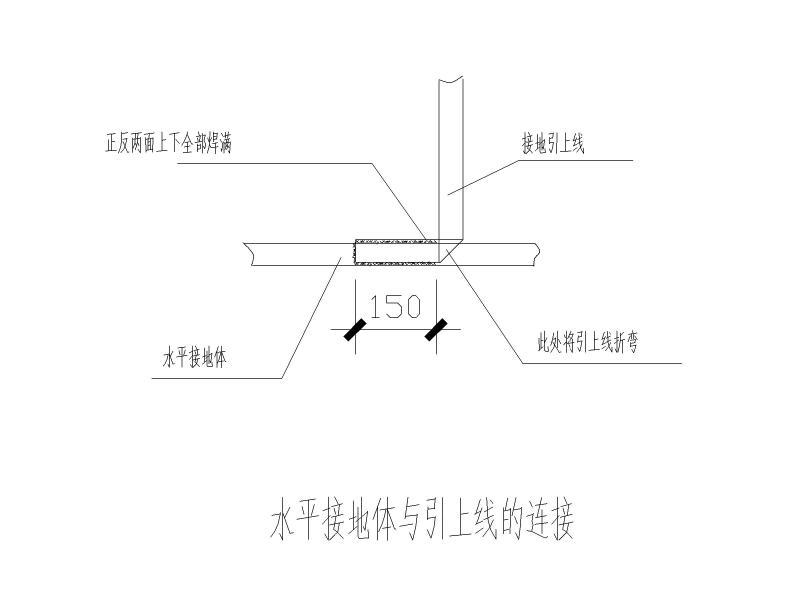

水平接地体与引上线的连接



接地体的埋入深度



以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 工程施工图 - 1
    工程施工图 - 1
  • 工程施工图 - 2
    工程施工图 - 2
  • 工程施工图 - 3
    工程施工图 - 3
  • 工程施工图 - 4
    工程施工图 - 4
  • 工程施工图 - 5
    工程施工图 - 5
  • 工程施工图 - 6
    工程施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
