青少年宫专变中心配电施工图纸

该附件为湖南长沙青少年宫专变中心配电间-配电图纸。

概况：

本项目为湖南省长沙市青少年宫配电工程。总建筑面积约54294.2平方米，其中：地上建筑面积34051.3平方米，地下建筑面积20242.9平方米。

专变容量：拆除原有2台400KVA变压器，增容4200kVA，设置专变配电间1座(4*1250kVA)。位于地下一层,主供本期的办公照明、普通动力、消防动力、商业照明等用电。

本子项为专变中心配电间-配电工程-电气部分。

设计范围：

10/0.4kV系统接线；10kV一次接线；

0.4KV一次系统；照明系统；

接地系统；电缆沟大样；配电干线。

部分图纸摘录：

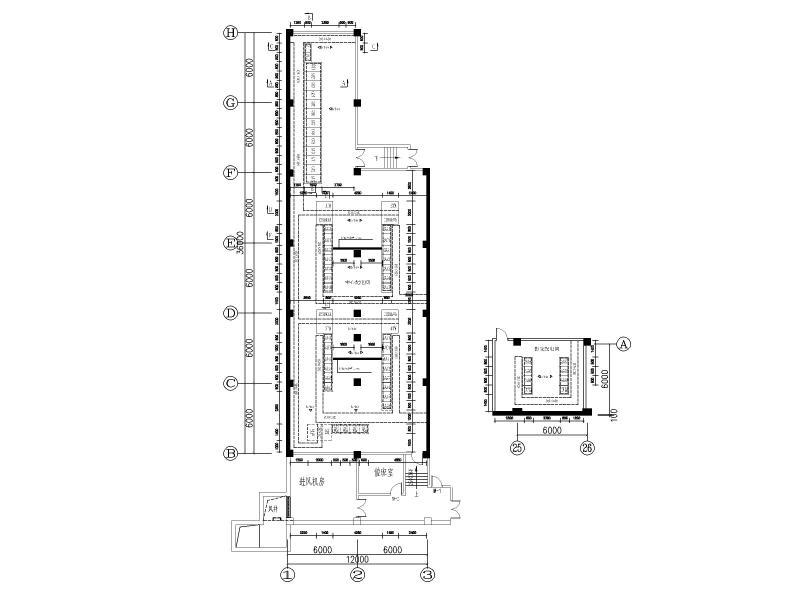

专变中心配电气平面布置图

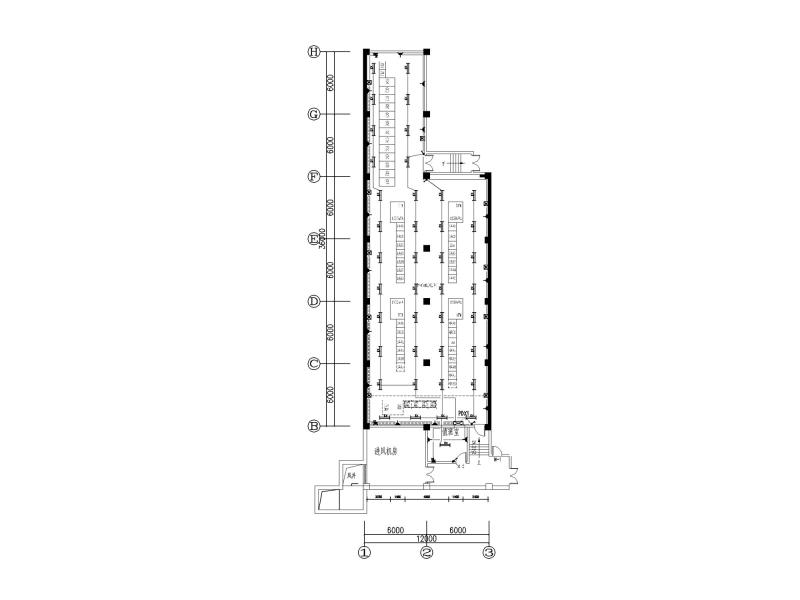

专变中心配照明布置图

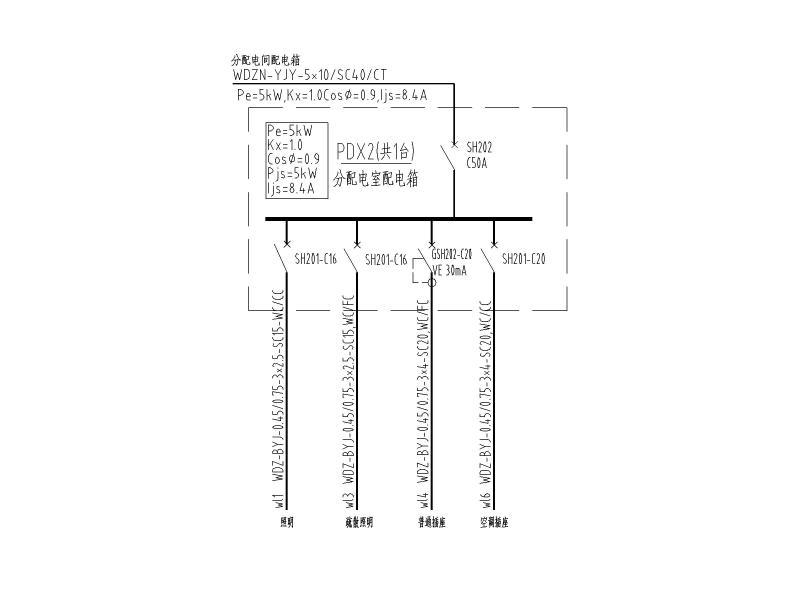

配电箱系统图

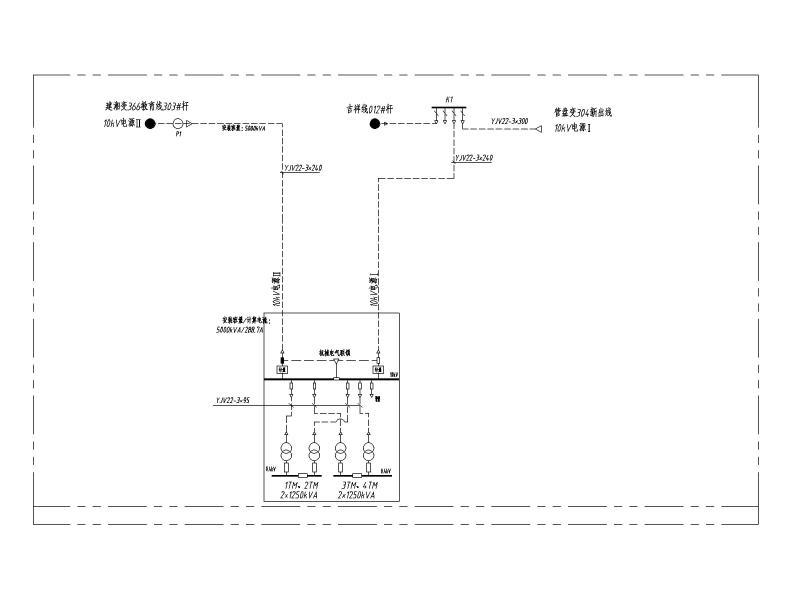

10/0.4kV系统接线图

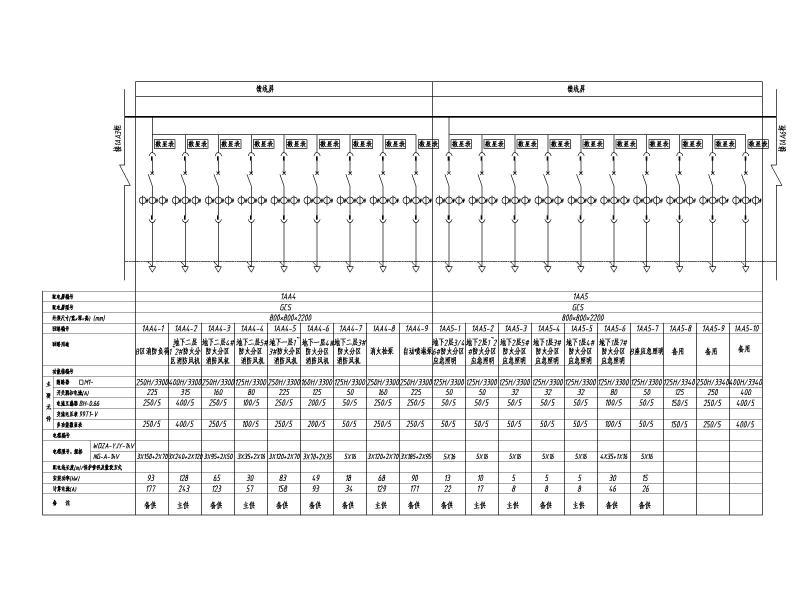

专变中心配电间0.4KV一次系统图

专变中心配10kV一次接线图

配电间配电基础图

屏柜及电缆沟土建图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
