大型地下车库给排水全套施工图纸

  • 建筑类别:其它建筑
  • 出图日期:近代
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:三区
  • 设计内容:给排水
  • 地下室用途:车库

附件详情

1、给水系统分区
(1)1~5层为低区,由市政给水管网直接供水;
(2)6~19层为中区,由中区变频供水设备供水;
(3)20~34层为高区,有高区变频供水设备供水;
2、用水量标准按150L/人·d,使用时间按24h计算,小时变化系数按K/h=2.65计算,各户型最大用水时卫生器具给水当量平均出流概率均按U/0=2.5计算,对应的α/c=0.01512;低位生活水箱贮水量按最高日用水量的15%~20%计算;排水定额取给水定额的90%计算。
三、消火栓给水系统计算
该项目室内消火栓用水量20L/s,小区消火栓为区域联控,室内消火栓用水量整体按20L/s设计,火灾持续时间按2h。
四、自动喷水系统计算
五、消防水池容积计算:
1、基本参数:室内消火栓用水量20L/s,火灾持续时间2h;自动喷水灭火系统用水量34.4L/s,火灾持续时间1h。
2、火灾持续时间内消防用水量为20X2X3.6+34.4X3.6=267.84m3/。
3、实际消防水池容积370m3/。

某大型地下车库给排水全套图纸

某大型地下车库给排水全套图纸

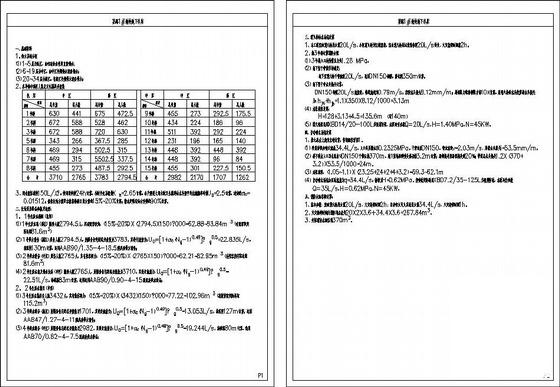

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
