13层工业厂区综合建筑空调通风及防排烟系统设计CAD施工图纸(螺杆机组)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:高层建筑
  • 建筑设计面积:88579.2平方米
  • 建筑地上层数:13层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 全空气系统:变风量,单风道
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 节点大样:空气处理机组
  • 项目所在地:广东

附件详情

一、项目概要:

该项目位于广东省深圳市,项目名称为梦诗工业厂区,由生产厂房、配套办公、宿舍、食堂和门卫等建筑及室外卸货场地、运动活动场地、广场绿化等共同组成。项目总占地面积:30767m2,总建筑设计面积:88579.2m2,其中地上建筑面积57299.6m2,地下建筑面积31279.6m2。总建筑高度67.05m。该资料为其中一个子项——厂房。本建筑地下三层(地下部分详见地下室子项),地上十三层,地上房间均为丙类生产厂房 。本建筑高度66.6米。系高层工业厂房(丙类生产车间),新建工程。图纸内容包含设计施工说明、设备材料表、加压送风及排烟系统示意图、风柜房大样图空调通风平面图等...

二、空调系统:

1.冷热源:采用水冷螺杆式冷水机组系统...

2.风系统:采用组合式空气处理机组低风速单风道全空气系统...

3.水系统:冷水系统采用密闭式机械循环,冷水竖管采用异程两管制...

三、通风排烟系统:

1.通风系统:机械通风系统...

2.防排烟系统:公共卫生间采用机械排风系统,换气次数15次/h...

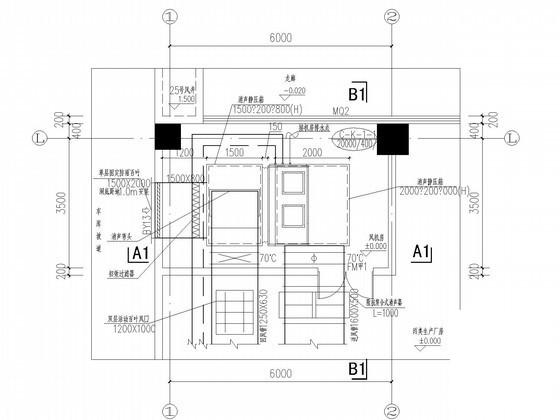

C-K-1-1风柜房大样图

C-K-1-2风柜房大样图

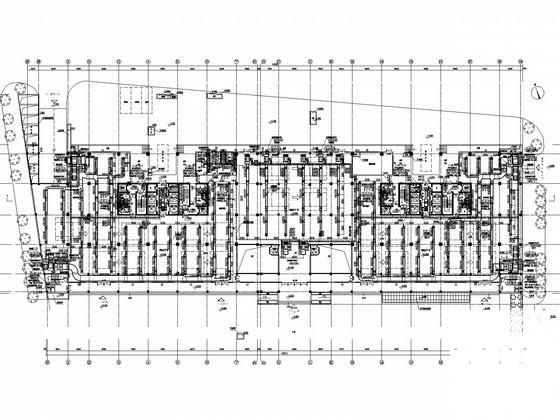

裙房二层空调通风平面图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 13层工业厂区综合建筑空调通风及防排烟系统设计CAD施工图纸(螺杆机组) - 1
    第 1 张图
  • 13层工业厂区综合建筑空调通风及防排烟系统设计CAD施工图纸(螺杆机组) - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
