5层商业综合建筑空调通风及防排烟系统设计CAD施工图纸(离心式冷水机组)

  • 附件设计说明:有
  • 建筑类别:商业,酒店,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:100000平方米
  • 建筑地上层数:5层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:

该项目位于广东省,是一个多层商业综合建筑,地上5层,地下4层,总建筑面积约10万平米。图纸内容包含设计及施工说明,主要设备材料表及图例,裙楼空调系统流程图,裙楼空调水系统图,正压送风系统图,竖向排烟系统图,空调主机房大样图,夹层管路平面图,空调风管平面总图,消防通风平面图,空调水管平面图,空调水管平面总图,空调风管平面图等...

二、空调系统:

1.冷热源:采用离心式冷水机组,螺杆式冷水机组...

2.风系统:采用风机盘管加新风系统...

3.水系统:采用两管制变水量系统.垂直立管采用同程式,水平管道采用异程式系统.冷冻水水泵系统采用一次泵系统,变流量运行...

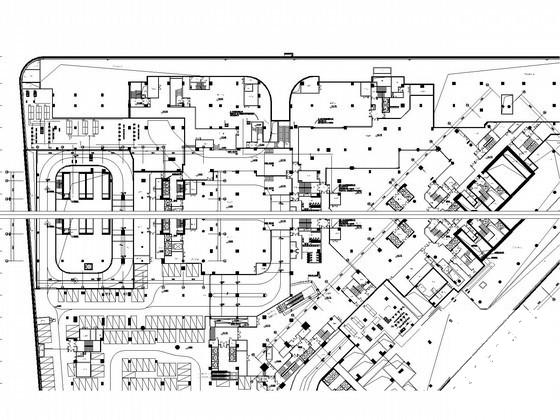

负二层夹层管路平面图

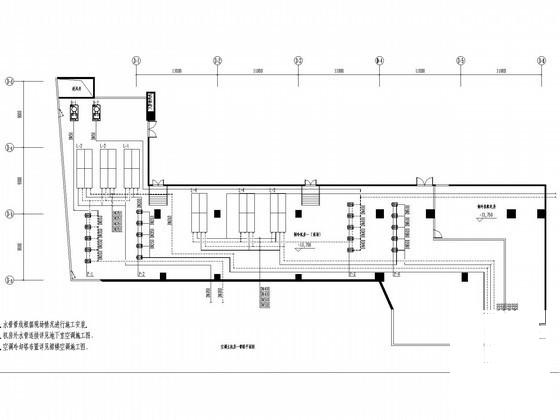

空调主机房一管路平面图

裙楼空调水系统图

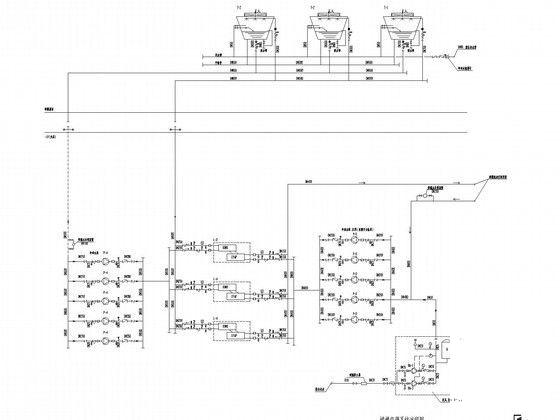

裙楼空调系统流程图

空调主机房一 平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 5层商业综合建筑空调通风及防排烟系统设计CAD施工图纸(离心式冷水机组) - 1
    第 1 张图
  • 5层商业综合建筑空调通风及防排烟系统设计CAD施工图纸(离心式冷水机组) - 2
    第 2 张图
  • 5层商业综合建筑空调通风及防排烟系统设计CAD施工图纸(离心式冷水机组) - 3
    第 3 张图
  • 5层商业综合建筑空调通风及防排烟系统设计CAD施工图纸(离心式冷水机组) - 4
    第 4 张图
  • 5层商业综合建筑空调通风及防排烟系统设计CAD施工图纸(离心式冷水机组) - 5
    第 5 张图
  • 5层商业综合建筑空调通风及防排烟系统设计CAD施工图纸(离心式冷水机组) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
