多层餐饮建筑空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6000平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,其它
  • 冷热源:市政热网,锅炉,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:天津
一、项目概要:
本项目位于天津市,是一个多层餐厅建筑,地上3层,总建筑面积6000平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调平面图,空调设备平面图,地暖平面布置图,采暖平面图,采暖主干管平面图,防排烟 平面图 ,采暖系统图等...
二、空调系统:
1.冷热源:采用多联变频空调系统,市政管网,热水锅炉...
2.风系统:采用全空气系统...
三、通风防排烟系统:
通风系统:
1、该项目皆设置全热交换器进行四季通风换气。卫生间安装吊顶式通风器。
2、配电间设机械通风系统,风量按6~10次/h计算。
3、厨房通风经油烟过滤器过滤后排放(由厨房厂家设计)...
防排烟系统:
1、该项目中庭设机械排烟系统,一~三层连通部分按中庭考虑,排烟量按6次/h计算排烟量。
2、二层走道和三层走道设机械排烟系统,排烟量按60m3/(m2.h)计算排烟量。
3、吊顶内排烟风机需采取防火隔热处理,走道内排烟风管需作隔热处理。
4、所有防烟设备皆需与消防控制中心联锁控制。
5、房间及小于20米的走道采用可开启外窗自然排烟...

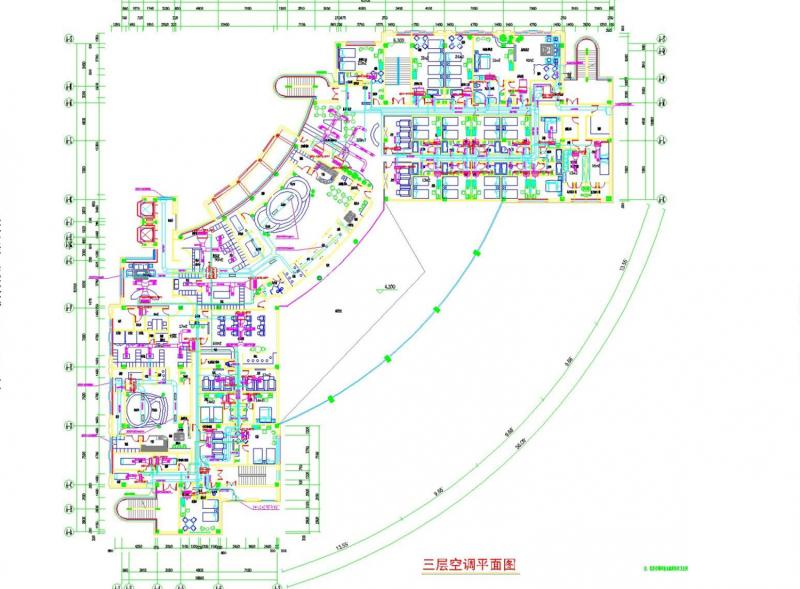

三层空调平面图

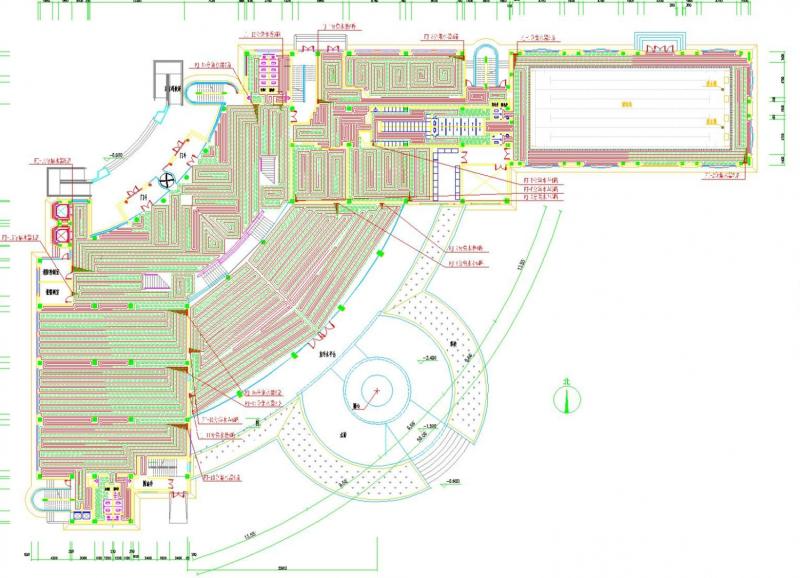

首层地暖平面布置图

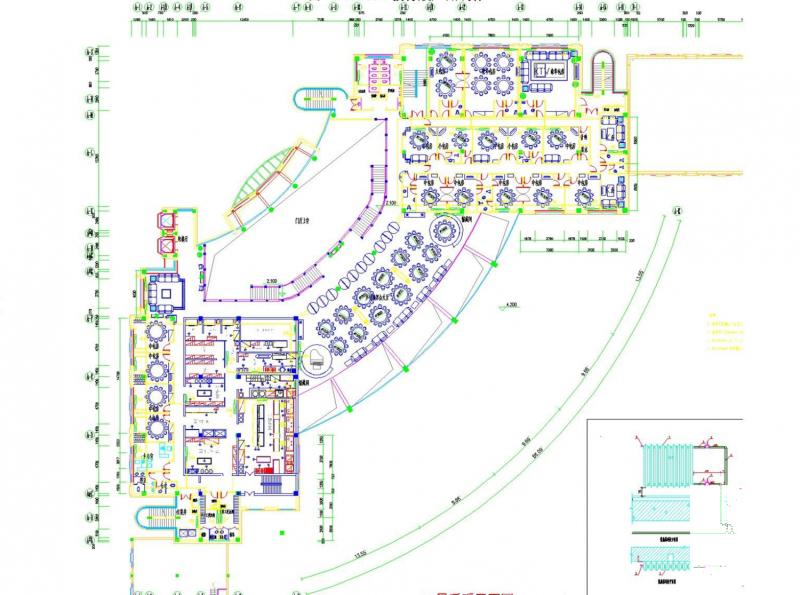

二层防排烟平面图
二层采暖平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
