高层办公建筑空调通风及防排烟系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 建筑面积:38790平方米
  • 地上层数:23层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 全空气系统:定风量
  • 水系统:定流量,变流量,同程式
  • 送风方式:散流器送风
  • 项目地址:上海

附件详情

一、项目概要:

该项目位于上海市,是一个高层办公建筑,地上23层,建筑面积38790平米。图纸内容包含设计及施工说明,主要设备材料表及图例,空调系统布置图,设备层 平面布置图 等...

二、空调系统:

1.冷热源:采用直接蒸发式变冷媒热泵机组,风冷涡旋式热泵机组,...

2.风系统:采用全空气定风量低速风管系统,变冷媒空调加新风系统...

3.水系统:机械循环同程式系统,冷、热源侧水系统采用定流量系统,负荷侧水系统采用变流量系统...

三、 通风防排烟 系统:

1.通风系统:该项目防空地下室设置一个战时六级二等人员掩蔽所,掩蔽人数为1436人。清洁式通风:每人每时5m3,滤毒式通风:每人每小时2m3。地下一层,地下二层的变配电室、水泵房,晒图室,模型室均设机械通风系统。地下车库共分四个防火分区,对没有直接对外的车道的防火分区,分别设置机械送风和排风(兼补风和排烟)系统;对有直接对外的车道的防火分区,则仅设置机械排风(兼排烟)系统,进风和补风则通过车道自然进风...

2.防排烟系统:超过20米的内走道均设置机械排烟系统,排烟量按每平方米60m3/h计算,全景会议室采用自然排烟,自然排烟窗面积按规范要求不小于建筑面积的2%...

二层平面空调系统布置图

三层平面空调系统布置图

五层平面空调系统布置图

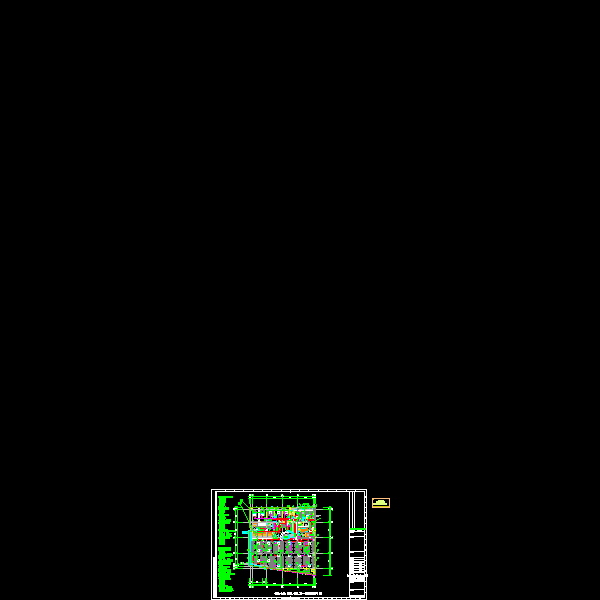

六~十二,十四,十六,十八,二十层平面空调系统布置图

四层平面空调系统布置

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 暖通13,15,17,19,21层平面布置图.dwg
    暖通13,15,17,19,21层平面布置图.dwg
  • 暖通1层平面布置图.dwg
    暖通1层平面布置图.dwg
  • 暖通23层平面布置图.dwg
    暖通23层平面布置图.dwg
  • 暖通2层平面布置图.dwg
    暖通2层平面布置图.dwg
  • 暖通3层平面布置图.dwg
    暖通3层平面布置图.dwg
  • 暖通4层平面布置图.dwg
    暖通4层平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
