2层商业建筑空调通风及防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1970.6平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:

该项目位于浙江省,是一个多层商业建筑,总建筑面积1970.6平米,地上2层。图纸内容包含设计及施工说明,主要设备材料表及图例,防排烟、通风空调平面图,空调水管平面图,多联机系统图等...

二、空调系统:

1.冷热源:采用变制冷剂流量多联机系统...

2.风系统:空调室内机均采用四面出风嵌入式。该楼新风系统采用全热交换器...

三、 通风防排烟 系统:

1.通风系统:各卫生间均设置机械通风,换气次数按15次/小时计算,废气水平室外排放。电梯机房设置机械通风,通风换气次数按10次/h计算...

2.防排烟系统:采用自然排的防烟楼梯间每五层内可开启外窗面积大于2.00平米,商场的自然排烟窗下沿距室内地面的高度不低于储烟仓下沿高度H(H=1.6+0.1*净空高度),且自然排烟窗可开启的面积大于房间面积的2%,满足自然排烟要求...

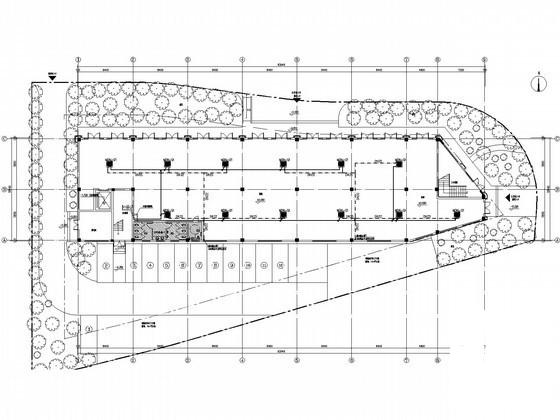

一层空调水管平面图

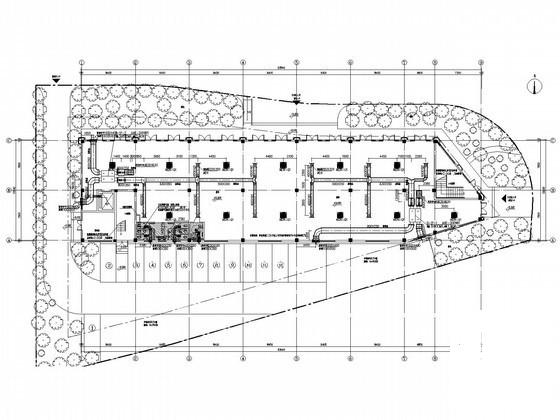

二层防排烟、通风空调平面图

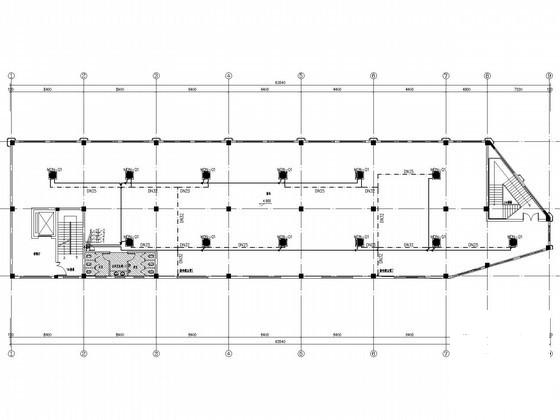

二层空调水管平面图
