34层住宅小区建筑通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 设计施工说明书
  • 材料做法表
  • 半地下车库通风平面图

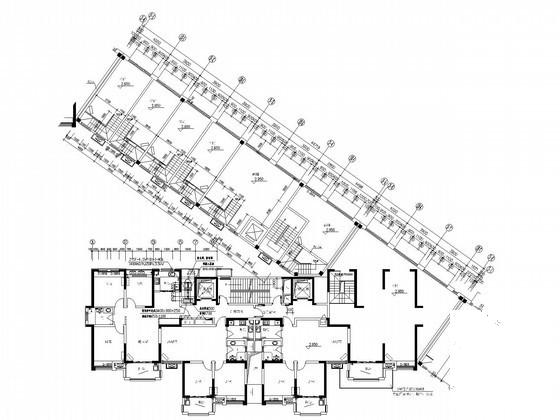

  • 标准层通风平面图
  • 机房层通风平面图
  • 正压送风系统图
  • ......

附件详情

一、项目概要:
该项目为住宅小区建筑,包含:7栋住宅楼及半地库、人防地库设计,地上34层,地下1层,为超过50m一类公建......
二、通风排烟系统:
1.防烟楼梯间及其用前室分别设置正压送风系统。风井于16层顶采用楼板分隔,上下分段送风。
2.电梯机房设置机械通风,换气次数取12次/h......

图纸共46张。

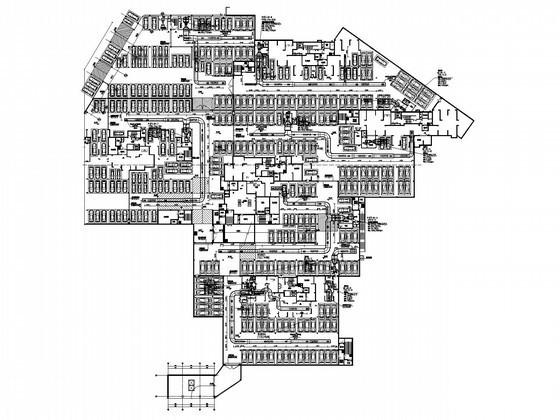

地下车库平面图

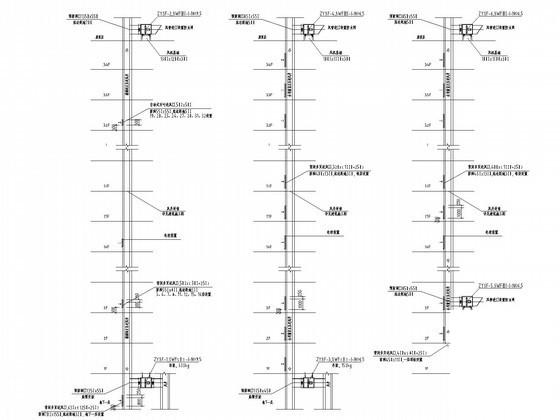

正压送风系统图

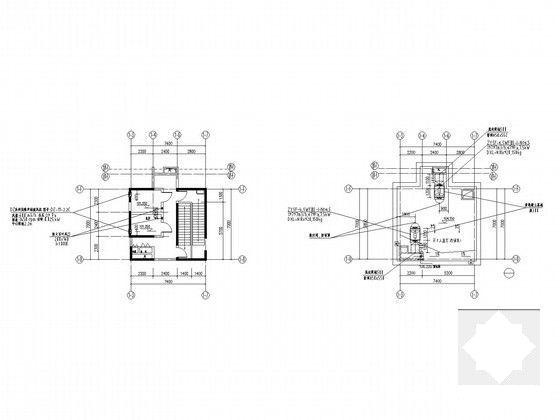

机房层通风平面图

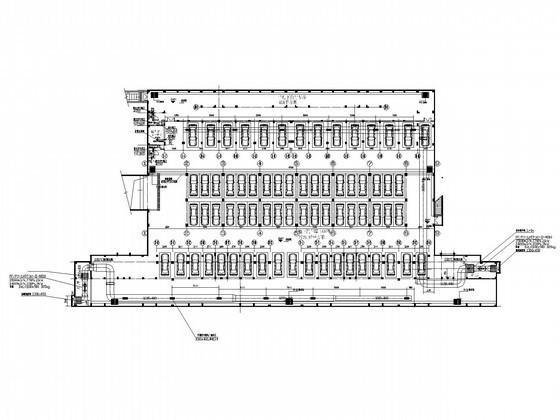

半地下车库通风平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
  • 建筑防排烟系统设计 - 5
    建筑防排烟系统设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
