高层住宅建筑群通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:福建

附件详情

  • 设计施工说明

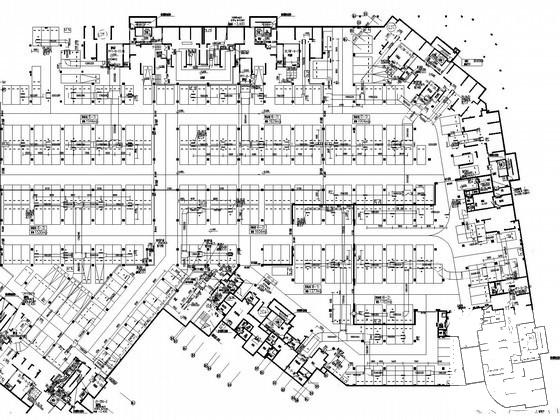

  • 地下平时通风平面图
  • 放大平面图
  • 冷媒配管安装详图
  • 冷媒配管剖面详图
  • 室内机配管平面图
  • 通风平面图
  • ......

附件详情

一、项目概要:
项目为高层住宅建筑群,地上最高32层,地下一层......
二、通风排烟系统:
1.每个防烟分区均设一套机械排风、排烟合用系统。
2.不具备自然排烟条件的地下防烟楼梯间及合用前室,均设独立的机械加压送风系统。
3.有外窗卫生间排风直接排至室外;无外窗卫生间排风经风管直接排至室外......

图纸共35张。

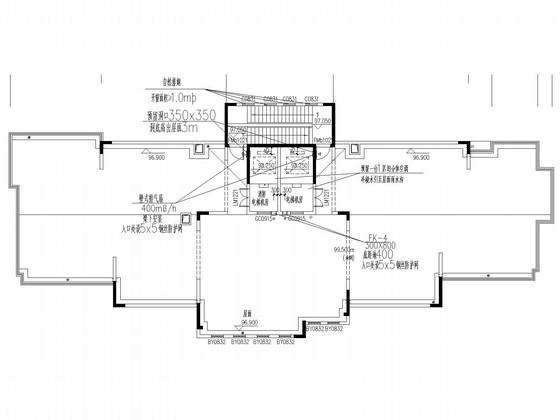

屋面层通风平面图

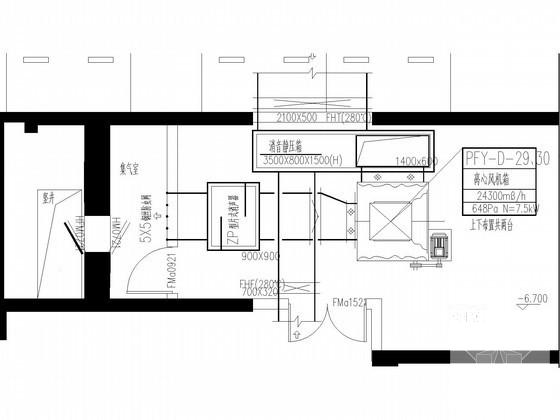

放大平面图

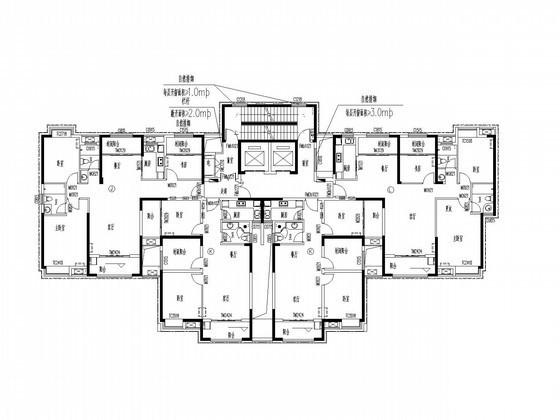

标准层通风平面图
