丰乐亭路市政排水施工大样图

  • 功能:交通道路
  • 设计内容:污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:10张以下
  • 设计详细说明:有
该附件为 丰乐亭路市政排水施工图

一、概述
丰乐亭路(戚继光路-大众路)为新建道路,总体为东西走向,项目西起现状的戚继光路,沿途分别与王岗路、半塔北路相交,东至大众路,道路全长1929.533m,规划道路等级为城市支路。设计速度30Km/h,规划红线宽24m。
1.1场地现状排水情况
道路沿线为农田或水塘,无排水系统,雨水通过地面径流的方式排入现状低洼处。
1.2本项目排水方案
该资料全线新建雨污水管道。雨水管位于道路中心线以北7m处,污水管位于道路中心线以南4.5m处。根据合肥市雨、污水规划以及丰乐亭路现状地形

部分图纸展示:

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

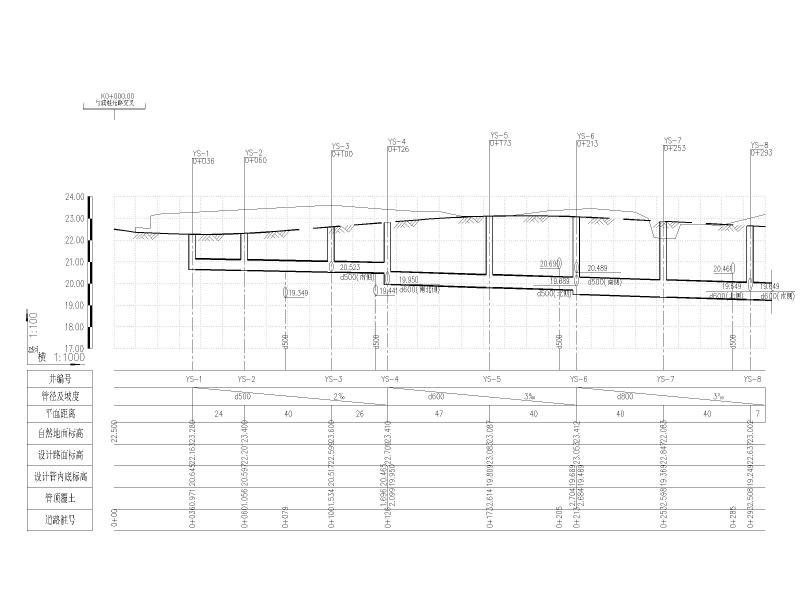

  • 市政排水施工 - 1
    市政排水施工 - 1

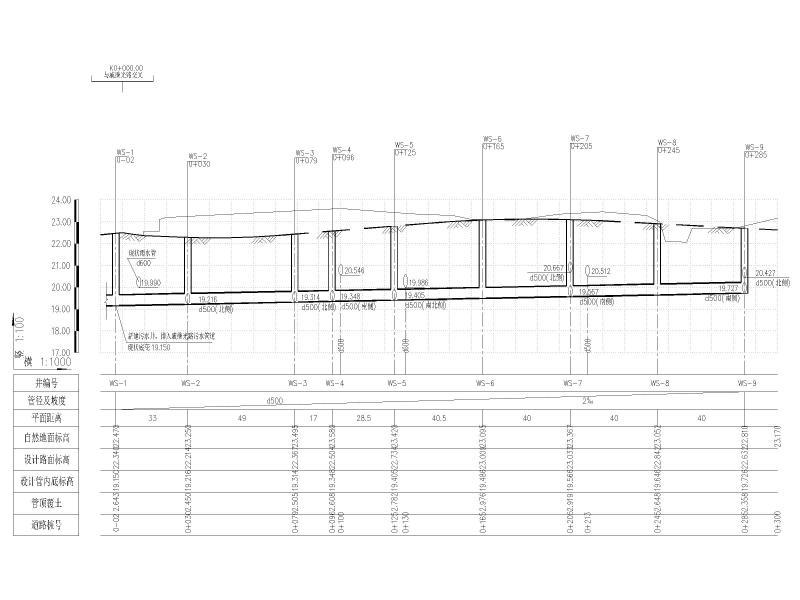

  • 市政排水施工 - 2
    市政排水施工 - 2

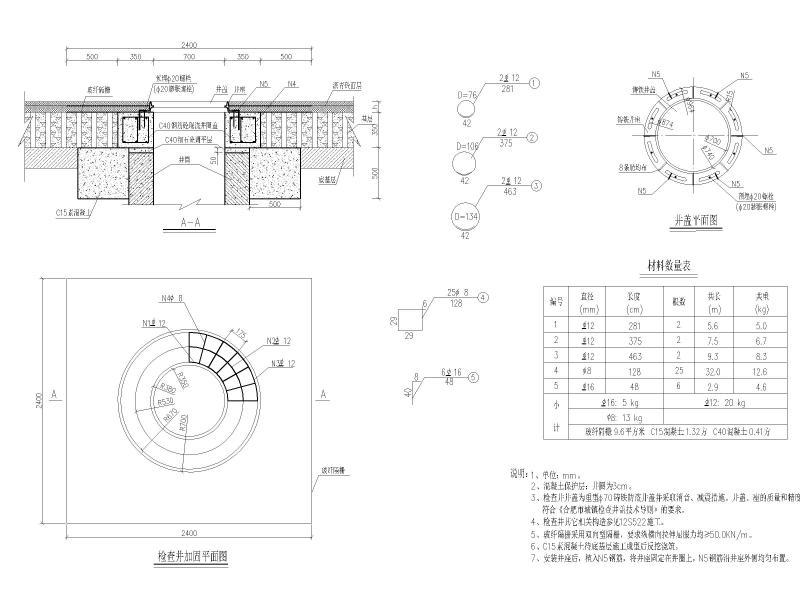

  • 市政排水施工 - 3
    市政排水施工 - 3

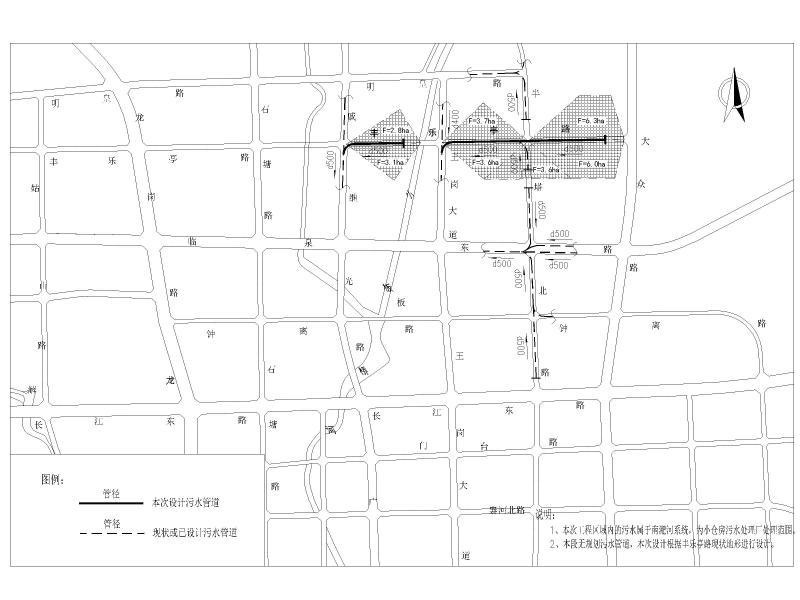

  • 市政排水施工 - 4
    市政排水施工 - 4

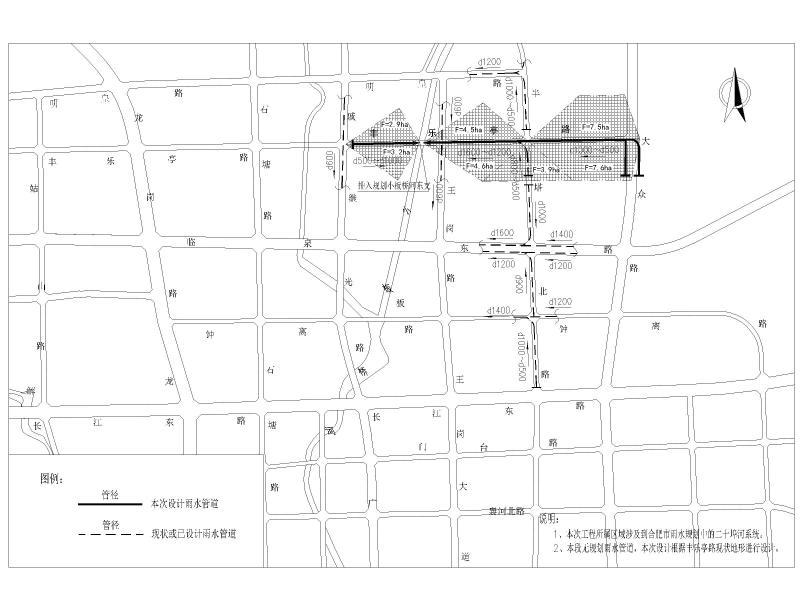

  • 市政排水施工 - 5
