市政路先张预应力简支板梁桥施工图纸

  • 位置:天津
  • 跨径大小和多跨总长:60m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

道路设计为城市次干道,桥梁总宽度20.6m,桥面布置为0.3m(栏杆)+4.5m(人行道+非机动车道)+1.5m(设施带)+8m(车行道)++1.5m(设施带)+4.5m(人行道+非机动车道)+0.3m(栏杆)=20.6m。。该桥设计为3跨先张预应力混凝土简支板梁,桥跨布置为3x20=60m。
下部结构桥墩 盖梁采用桩柱式基础,桥台为重力式U形台,桥台基础为钻孔灌注桩基础。
技术指标及参数:
1。设计桥梁为中桥,设计基准期为100年,桥梁安全等级一级,设计使用年限50年。
2。道路设计等级:城市次干道。
3。桥梁设计荷载:城—A级,人群荷载3.9kPa。
4。抗震设计标准:桥梁抗震基本烈度为6度,地震动峰值加速度为0.05g。
5。环境类别:桥梁下部结构Ⅱ类,上部结构Ⅰ类。
6。百年一遇防洪水位3.49m,规划河底线0.525m,冲刷深度2.39m。
……
设计说明
桥梁平面图
桥梁纵横断面图
预制板一般构造20m-23m
预制板钢筋图
桥墩构造图
桥台构造修改
桥墩立柱及桩
盖梁钢筋图
桥台桩基配筋图
桥台承台钢筋图
台帽及抗震挡块配筋图
桥面铺装钢筋图及桥面连续
支座布置及构造图
伸缩缝构造图
桥头搭板配筋图
泄水孔及栏杆基础构造图
栏杆施工图
……
共计31张,7月

盖梁钢筋构造图

桥墩构造图

灌注桩钢筋构造图

桥梁断面图

预制边板钢筋构造图

预制中板钢筋构造图

支座布置及锚栓构造图

桥台构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

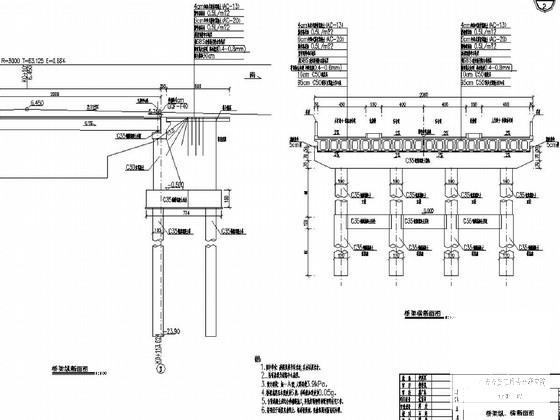

  • 预应力梁板施工 - 1
    预应力梁板施工 - 1

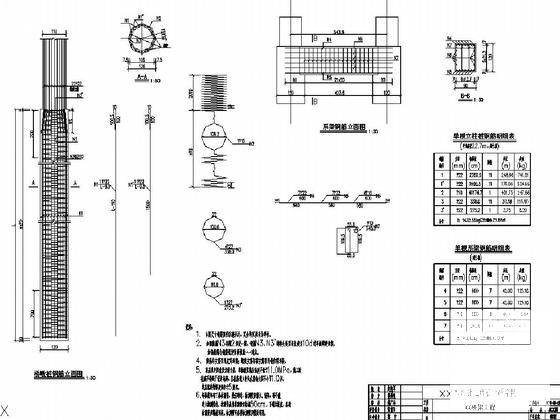

  • 预应力梁板施工 - 2
    预应力梁板施工 - 2

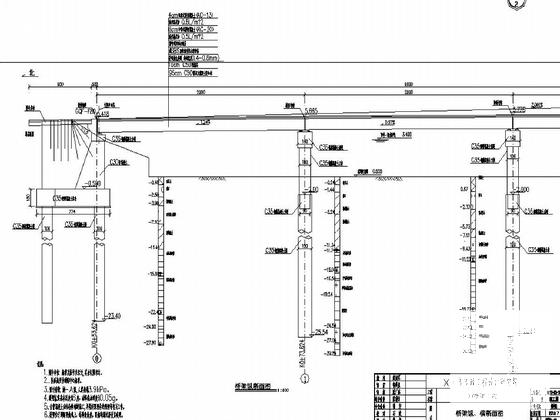

  • 预应力梁板施工 - 3
    预应力梁板施工 - 3

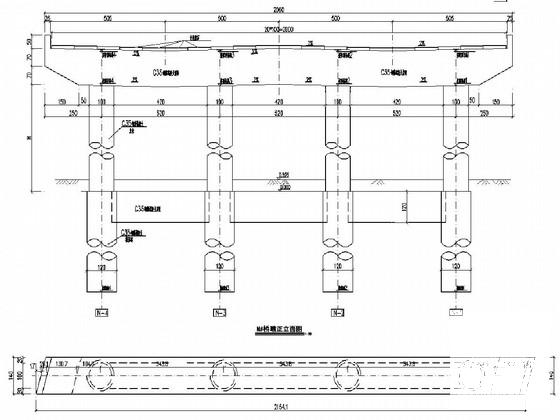

  • 预应力梁板施工 - 4
    预应力梁板施工 - 4

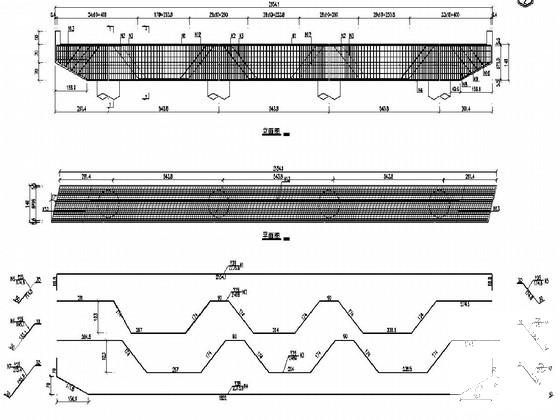

  • 预应力梁板施工 - 5
    预应力梁板施工 - 5
  • 预应力梁板施工 - 6
    预应力梁板施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
