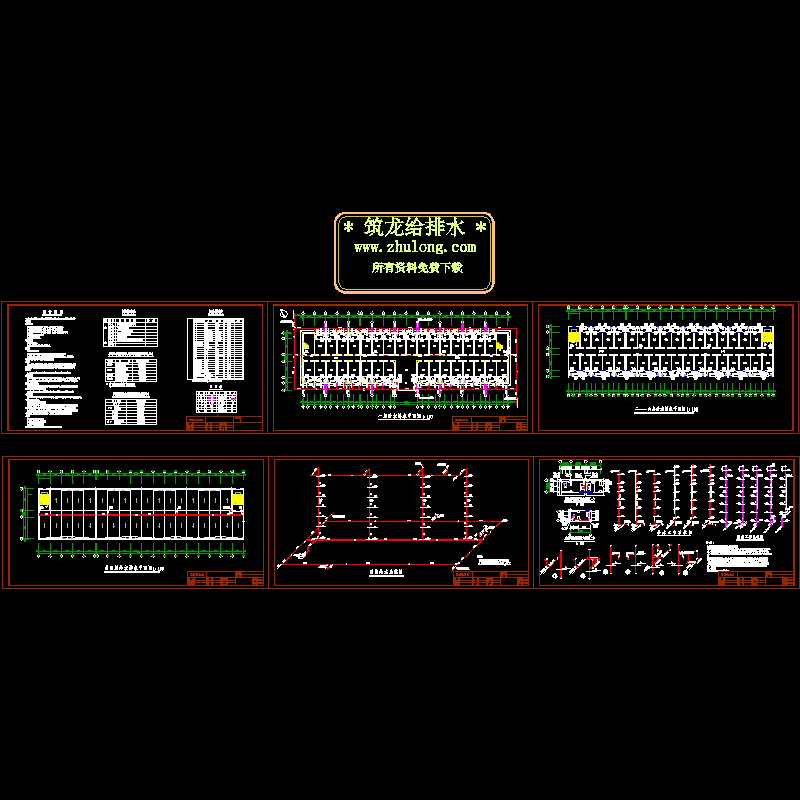

高校学生宿舍给排水全套设计CAD图纸.dwg

图纸为某高校学生宿舍给排水全套图纸，该项目设计范围:1.室内给排水工程.2.室内外消防供水系统以及灭火器的配置.给水:1.水源:市政自来水源.2.该项目最高日生活用水量:97.9m3,最大小时用水量:10.2m3.3.供水方式:该项目室内采用直接供水,接管处所需供水压力0.3Mpa。排水:1.该项目室内粪便污水与洗涤废水采用分流排出,粪便污水经沼气化粪池处理后排入室外污水主管,沼气化粪池设置位置现场确定,其做法详沼气公司具体设计.洗涤废水直接排入室外排水沟.2.屋面雨水不得与粪便污水合流排出,雨水管平面布置及具体做法详建施总说明.消防工程:1.该项目为超过五层的多层民用建筑,室内消防用水量按15.0L/s,室外按20.0L/s设计.2.该项目根据建设单位提供的供水资料,室外供水压力在0.30--0.35MPa之间,室内消火栓采用常高压供水.
